SENAI/SC
Resistência dos Materiais
64
88..77 DDiissttrriibbuuiiççããoo AABBNNTT NNBB1144

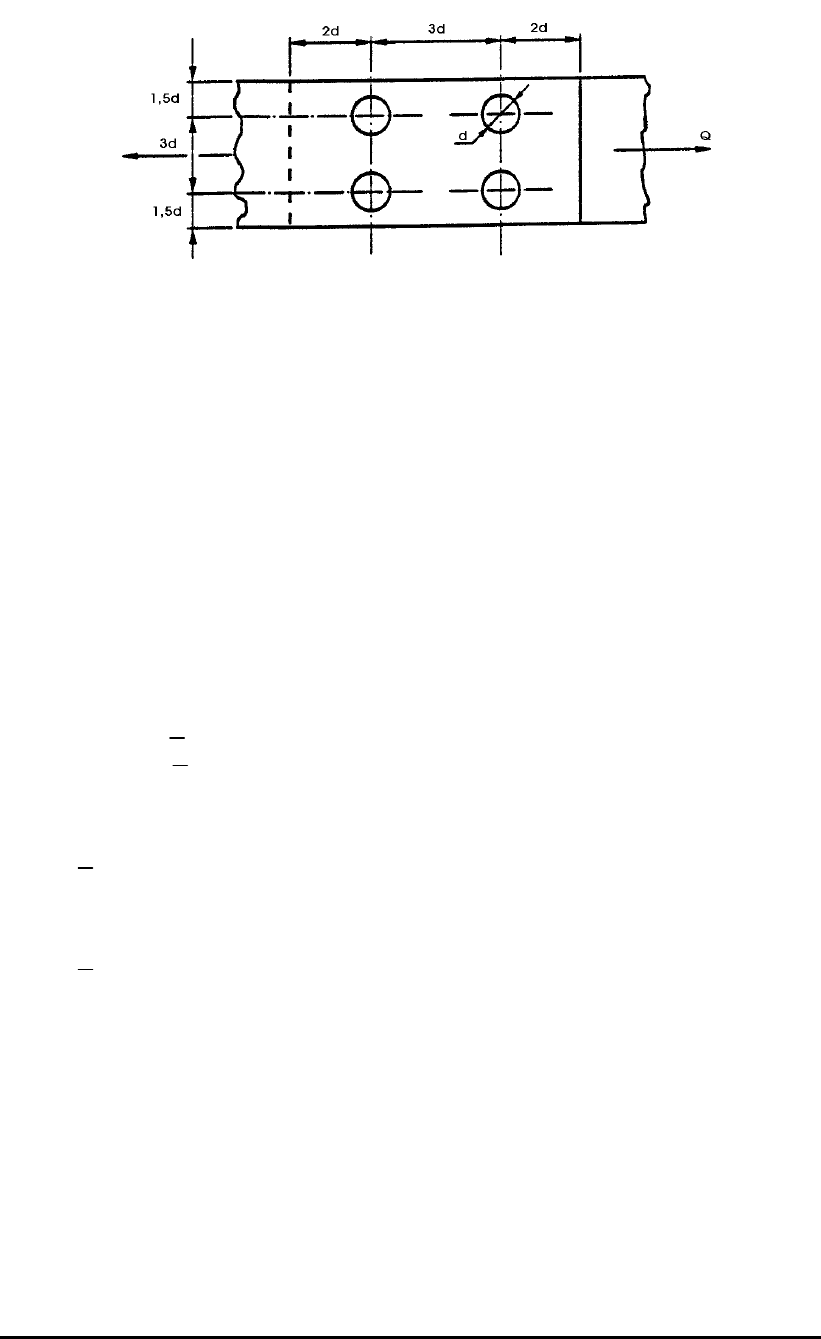

As distâncias mínimas estabelecidas pela norma a que deverão ser observadas no
projeto de juntas são:












a) Na região intermediária, a distância mínima entre centros dos rebites deverá ser
três vezes o diâmetro do rebite.
b) Da lateral da chapa até o centro do primeiro furo, a distância deverá ter duas
vezes o diâmetro do rebite na direção da carga.
c) Da lateral da chapa até o centro do primeiro furo, no sentido transversal da carga,
a distância deverá ter 1,5 (uma vez e meia) o diâmetro do rebite.

Para o caso de bordas laminadas, permite-se reduzir as distâncias

 d + 6 mm para rebites com d < 26 mm.
 d + 10 mm para rebites com d > 26 mm.

88..88 TTeennssããoo AAddmmiissssíívveell ee PPrreessssããoo MMééddiiaa ddee CCoonnttaattoo AABBNNTT NNBB1144 --
MMaatteerriiaall AAççoo AABBNNTT 11002200

88..88..11 RReebbiitteess

- Tração : σ = 140 MPa
- Corte : τ = 105 MPa

Pressão média de contato (cisalhamento duplo):

σ d = 280 MPa

Pressão média de contato (cisalhamento simples):

σ d = 105 MPa
