UFSC - DEPARTAMENTO DE ENGENHARIA CIVIL
ECV2505 – MECÂNICA DOS SÓLIDOS II
Treinamento Especial 7: 1 dia, 1 exercício.
Este treinamento visa à aplicação, de forma sistemática, dos conhecimentos obtidos em
aulas teóricas da disciplina ECV2505-Mecânica dOS sólidos II. Os alunos deverão, no
mínimo, resolver diariamente um exercício proposto.
As questões a seguir devem ser resolvidas seguindo o roteiro a seguir:
1. estudar previamente a teoria sobre o tema;
2. copiar o enunciado do problema na folha de resposta das questões;
3. identificar aquilo que é solicitado na questão;
4. identificar as informações fornecidas na questão (desenho e/ou enunciado);
5. identificar os elementos da geometria e do carregamento da estrutura;
6. identificar as vinculações dos elementos;
7. calcular o que é solicitado.
Exercícios mínimos: Estabilidade de peças comprimidas – Carregamento
excêntrico

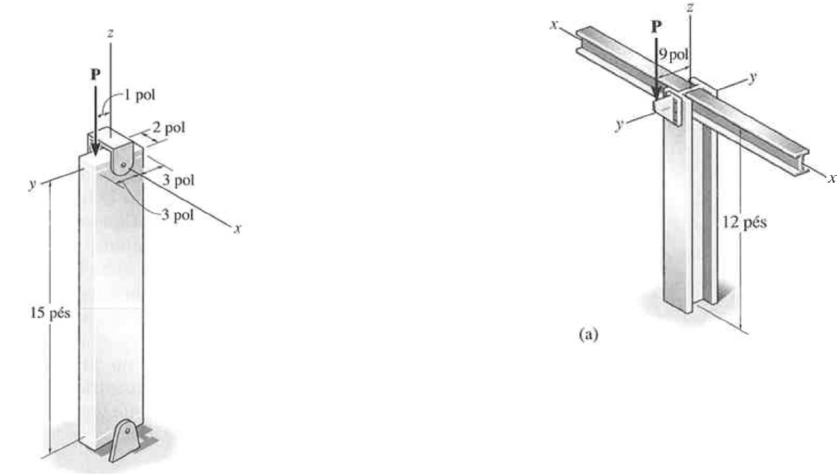

1. (HIBBELER, Exemplo 13.5) A barra ilustrada
na figura está acoplada por pinos no topo e na
base. Determinar a carga excêntrica P que lhe
pode ser aplicada e a deflexão máxima da barra
devida a esse carregamento. Supor que a
flambagem não ocorre em torno do eixo y devido
ao reforço. Adotar Eaço = 210 GPa; esc = 246,2
MPa. (Usar a calculadora em radianos, lembrando
que o processo é iterativo para a determinação da
carga P. 1 pol = 2,54 cm, 1 pé = 30,48 cm)

Respostas: (a) P = 640,5 kN; (b) 26,2 mm

2. (HIBBELER, Exemplo 13.6) O pilar construído
com o perfil W8×40 em aço A36 ilustrado na
figura é engastado na base e reforçado no topo de
modo que se impeça o seu deslocamento na
direção x, mas ele fica livre para girar em torno do
eixo y-y e oscilar no plano y-z. Determinar a carga
excêntrica máxima que ele suporta antes de
começar a sofrer flambagem ou do aço escoar.
Adotar Eaço = 210 GPa; esc = 246,2 MPa. (Usar a
calculadora em radianos, lembrando que o
processo é iterativo para a determinação da carga
P. 1 pol = 2,54 cm, 1 pé = 30,48 cm)

UFSC - DEPARTAMENTO DE ENGENHARIA CIVIL
ECV2505 – MECÂNICA DOS SÓLIDOS II

Resposta: P = 393,2 kN

3. (HIBBELER, Problema 13.54) O tubo de cobre
com diâmetro externo de 35 mm e espessura da
parede de 7 mm está engastado nas extremidades.
Usando um fator de segurança em relação à
flambagem e ao escoamento igual a FS = 2,5,
determinar a carga excêntrica admissível que le
pode suportar sem falhar. Ecu = 120 GPa; esc =
750 MPa.

Respostas: P = 20,1 kN

4. (HIBBELER, Problema 13.63) A barra de
alumínio está engastada na base e livre no topo e
tem a seção transversal ilustrada na figura.
Determinar a força máxima P que pode ser
aplicada em A sem provocar flambagem ou o
escoamento da coluna. Usar um fator de segurança
3 em relação à flambagem e ao escoamento. Eal =
70 GPa; esc = 95 MPa.

Resposta:Padm = 7,89 kN

5. (HIBBELER, Problema 13.65) O pilar em aço
suporta duas cargas excêntricas. Ele está
engastado no topo e na base e completamente
reforçado contra a flambagem em torno do eixo y-
y. Determinar a sua deflexão máxima e a tensão
máxima nele desenvolvida Eaço = 200 GPa; esc =
360 MPa.

Respostas: (a) vmáx = 10,8 mm; (b) máx=178 MPa
