Lista de Exercícios - Máquinas de Corrente Contínua MCC
Curso Tecnologia em Mecatrônica Industrial.
Disciplina: Acionamento de Máquinas
Semestre: 5° Semestre
Professor: Manuel Edervaldo Souto Araújo. email: maraujo@ifce.edu.br

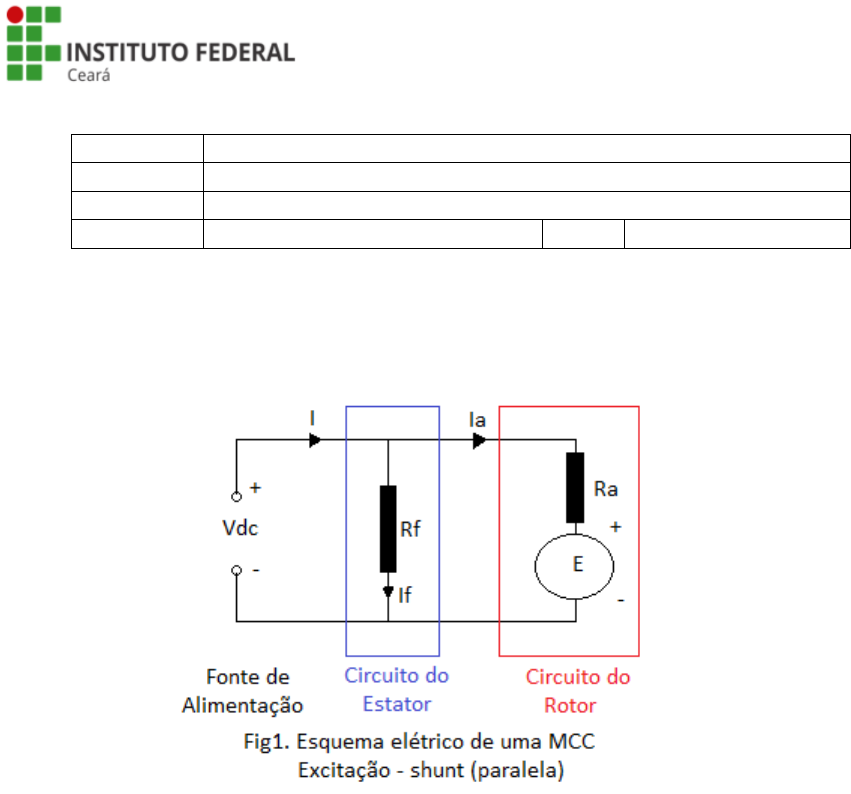

1) Um motor CC de 120V com excitação shunt (vide fig.1), possui uma resistência
de armadura de 0,2Ω e uma queda de tensão no contato das escovas de 2V. A
corrente nominal do motor a plena carga é de 75A. Calcule a corrente no instante
da partida do motor, e o seu acréscimo percentual em relação à situação nominal.


2) Calcule os vários valores (tapes) da resistência de partida para limitar a corrente
do motor do problema anterior para (a) uma carga 150% superior na partida ao
valor nominal. (b) Uma FCEM com 25% do valor da tensão nos terminais da
armadura, Va, e com uma corrente de 150% do valor nominal.

3) Um motor CC com excitação shunt de 10 HP, 1800r.p.m, 120V possui uma
resistência no circuito de armadura de Ra = 0,05Ω e uma resistência no circuito
de campo Rf = 60 Ω. Calcule. (a) a corrente da fonte, I, se o motor for conectado
diretamente através de uma fonte de tensão de 120V sem a proteção da resistência
de partida na armadura. (b) a resistência do resistor de partida que limitará a
corrente a uma sobrecarga de 50% da corrente de armadura do motor no instante
da partida. (c) a FCEM, ‘E’, para plena carga. (d), Três tapes do resistor de partida,
se cada passo deve ser limitado a ¼, ½ e ¾ da FCEM e velocidade a plena carga,
respectivamente (suponha que cada passo na corrente da armadura aumente até
um máximo de 1,5 vezes a corrente nominal e deve ser limitado àquele valor pelo
resistor). (e) a velocidade para cada um dos valores acima. (f) tabule os saltos de
resistência contra velocidade de aceleração, desde zero até carga nominal.
Considere: In = 63A







4) Um motor CC com excitação série (vide Fig 2.) de 15HP, 240V, 600r.p.m possui
uma corrente nominal de 89A, resistência de armadura Ra = 0,08Ω e resistência
da bobina auxiliar de campo série Rs = 0,02Ω. Deseja-se que o torque de partida
do motor seja 225% do torque nominal. Calcule. (a) a resistência do primeiro
passo do resistor de aceleração (presumindo uma curva de saturação linear, na
qual o fluxo do campo-série é proporcional a corrente do campo-série). (b) a
velocidade nominal do motor, se a resistência de partida (calculada acima) é
inserida em série com a armadura quando o motor está girando.


5) Um motor CC de 10HP, 240V. tem uma corrente de linha de 38A e uma
velocidade nominal de 600r.p.m. O circuito de armadura e a resistência do campo-
série são 0,4 e 0,2Ω, respectivamente. Presuma que o motor está operando na
porção linear de sua curva de saturação com corrente da armadura menor que a
nominal. Calcule. (a) a velocidade quando a corrente cai para 20A. (b) a
velocidade a vazio quando a corrente é 1A. (c) a velocidade para carga nominal
de 150%, quando a corrente é 60A e o fluxo do campo-série é 125% do fluxo a
plena carga devido à saturação.


Respostas:
1) (a) 590A (b) 786%
2) (a) 0,85Ω (b) 0,582Ω (c) 0,316Ω (d) 103V
3) (a) 2,402A (b)1,012Ω (c) 114,3V (d) 0,756Ω, 0,498Ω, 0,141Ω, (e) 4,50, 900,
1.350r.p.m
4) (a) 1,665Ω (b)209r.p.m
5) (a) 1.200r.p.m (b) 25.185r.p.m (c) 450r.p.m

“Lembre-se que as pessoas podem tirar tudo de você, menos o seu
conhecimento.”
Albert Einstein

Bons Estudos!
