POP – PROCEDIMENTO OPERACIONAL PADRÃO
Acesso e parametrizações




Relé adaTECH – ARTECHE
EMS – Energisa Mato Grosso do Sul





EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 2

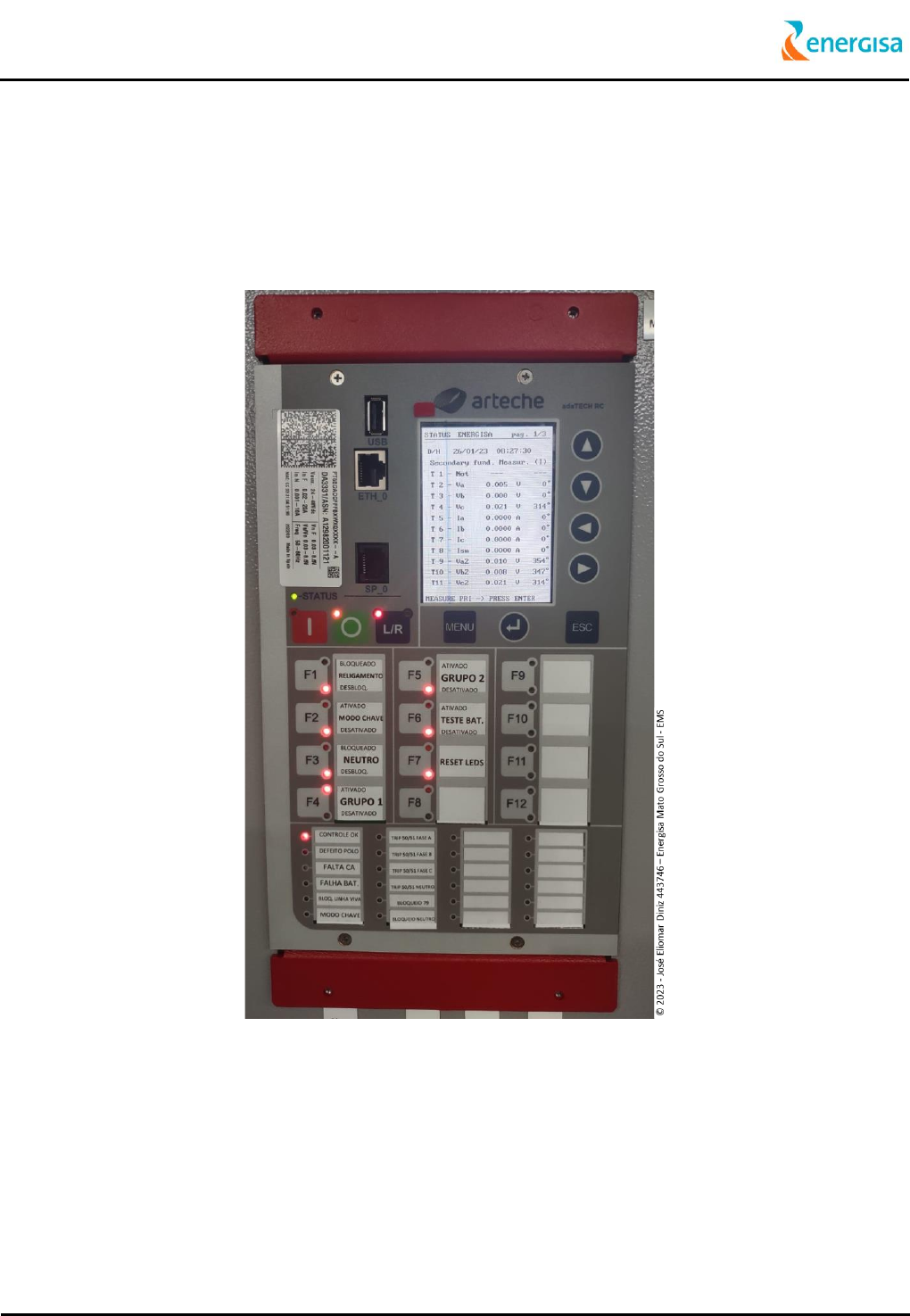

Acesso ao Relé ARTECHE adaTECH RC
Software PacFatory v7.6.2 eFS

Alterar a placa de rede do Notebook/PC de acesso para o IP 192.168.183.110 / 255.255.255.0

Figura 01

Acesso às parametrizações das portas ETH do Relé adaTECH RC:
Digitar o endereço IP 192.168.183.100 (endereço padrão de fábrica) para acesso via Browser
ao Relé e realizar acesso à pagina HTML do Relé:

User: admin
Password: modifica
Em seguida clicar em “Login” (e aguarde aproximadamente 10s)



EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 3




Figura 02

Após decorrido o tempo para Login, surgirá a seguinte tela (selecione Administrator mode ->
Login):


Figura 03



EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 4


Na próxima tela, clique na opção “MAINTENANCE”:

Figura 04


Em seguida, selecione a opção “IP NETWORK CONFIGURATION”

Figura 05



EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 5

Na tela a seguir, os campos a serem modificados estão disponíveis na aba “Web” (nas colunas
IP Address, IP Mask), na linha descrita como ETH1. Selecione o campo desejado, altere os
parâmetros necessários, e clique em “SEND CHANGES”, para que os novos parâmetros de rede
sejam enviados ao Relé. Como a porta ethernet escolhida para a alteração de parâmetros
de rede foi a porta ETH1, essa mesma porta deverá ser utilizada para realizar a
comunicação com o Rádio/SCADA.


Figura 06
Parametrização do “Gateway” (normalmente mesmo prefixo IP, mas com final 20):

Figura 07
OBSERVAÇÃO: Esses parâmetros são apenas os ajustes necessários da placa de rede do Relé.
Os demais parâmetros de comunicação DNP3/Proteção deverão ser realizados via Software
proprietário PacFactory.

Figura 08



EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 6


Na tela principal do Software PacFactory, selecione “Project Factory” para iniciar a importação
do arquivo de ajuste disponível em alguma mídia (Pendrive, HD externo, HD interno do
Notebook):

Figura 09
Na aba “Project list”, selecione “New” para a criação de uma nova base de dados no Software:

Figura 10



EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 7


Em “New Project name”, digite um nome para a nova Base de Dados, finalize em “Accept”:

Figura 11
Selecione a base de dados criada em clique em “Activate”. Aguarde alguns segundos para que
ocorra a ativação da base de dados...

Figura 12



EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 8

Base de dados ativada (destaque em cor verde). Clique em “CLOSE” para fechar a tela:

Figura 13
Na próxima tela, confirme que a base de dados está ativa em no status “ACTIVE”, e clique em
“START” para iniciar a base de dados criada:

Figura 14



EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 9

Na tela da base de dados criada, escolha a base de dados disponível e clique em “IMPORT IED
FROM FILE”:


Figura 15
Selecione o local de onde deseja realizar a importação do arquivo de ajuste:

Figura 16



EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 10

Exemplo de um local onde está localizado o arquivo de ajuste (a extensão do arquivo sempre
será final “.cid”). Escolha o arquivo e clique em “ABRIR”:

Figura 17
Após a correta abertura do arquivo de ajuste do Relé adaTECH RC, as informações serão
preenchidas automaticamente. Verifique as informações, clique em “IMPORT”:

Figura 18



EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 11


Aguarde a importação do arquivo de ajuste:

Figura 19

Arquivo de ajustes importado com sucesso! Clique em “ACCEPT” para fechar a tela de
importação e retornar para a tela inicial do Software PacFactory:

Figura 20





EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 12


Tela inicial do Software PacFactory já com a base de dados criada e arquivo de ajustes
importado:

Figura 21

Clique 2x na base de dados / arquivo de ajuste importado (“DA”), a aguarde carregar os
parâmetros:


Figura 22



EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 13

Na tela a seguir, digite o endereço IP padrão do Relé (192.168.183.100), User: ftppac,
Password: ftppac, deixando o parâmetro “Connection type” sempre em modo FTP. Clique em
“OK” e aguarde a conexão do Software PacFactory ao Relé adaTECH RC.


Figura 23
Observe que, caso ocorra sucesso na conexão ao Relé adaTECH RC, o status de conexão (no
rodapé da tela do Software, em “Communication”) será alterado de um “X” VERMELHO para um
“CHECK” VERDE, sempre acompanhado do endereço IP do Relé:

Figura 24



EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 14

Quando corretamente conectado ao Relé adaTECH RC, o Software PacFactory apresentará a
seguinte tela:

Figura 25

Para acessar os parâmetros (Settings): Ajustes de Proteção em: “Protection Settings”, Ajustes
de Protocolo e comunicação DNP3 em “Control Settings”:

Figura 26



EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 15


Ajustes de Proteção em: “Protection Settings”:

Figura 27
Ajustes de Protocolo e comunicação DNP3 em “Control Settings”:

Figura 28



EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 16


Caso apareça a informação abaixo na tela, a mesma relata que o código do equipamento
conectado ao Software é diferente do código existente na base de dados do arquivo de ajustes,
e caso você queira continuar com a conexão, considere que o código definido no equipamento
poderá ser substituído pelo código da base de dados atual. Apenas continue, clique em “OK”.

Figura 29


Os ajustes do protocolo DNP3 podem ser acessados em “SETTINGS -> Control Settings ->
DNP Server 1”, conforme a tela abaixo:
Enable Protocol: YES;
Slave address: Endereço DNP3 do equipamento, definido pelo time SCADA;
Master address: sempre 3;
Port number: Porta de comunicação a ser utilizada com a comunicação via Rádio (Ethernet ou
Serial)
Os demais parâmetros podem permanecer inalterados (por padrão).









EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 17



Figura 30

Os ajustes de proteção podem ser acessados em “SETTINGS -> Protection Settings -> Setup
Features -> Protection”, conforme a tela abaixo:

Figura 31






EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 18


Para enviar POR COMPLETO todo o arquivo de ajustes, poderá seracionado no menu “Tools”
(ferramentas) a opção “Send CID file”:

Figura 32

Na próxima tela, manter as seguintes opções por padrão: checado “Save file on PC”, “Output
CID File”, não checado “Version”. Selecione “Send”.

Figura 33





EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 19


Aguarde a validação de envio do arquivo de ajustes:


Figura 34
Arquivo de ajustes enviado ao Relé, com sucesso. Selecione “Accept”


Figura 35



EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 20


Explicações a respeito dos ajustes de proteção (OAP):

Descrição das abas abaixo da opção “Protection”

Figura 36

Por padrão, as ordens de ajuste de proteção modificam os campos “Fault Detection”,
“Overcurrent”, “Hot Line Tag”.
Inserindo os ajustes de “Fault Detection” → “REXC Extinct Current”

Figura 37



EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 21


Os ajustes serão inseridos com base na OAP exemplo abaixo:

Figura 38

Inserindo os ajustes de “Overcurrent”

Manter as “Unit 2” até “Unit 8” em OFF.

Manter as “Unit 2” até “Unit 8” em OFF.

Figura 39






EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 22



Manter as “Unit 2” até “Unit 8” em OFF ( Desabilitar a Unit conforme OAP exemplo ↓ )

Figura 40
Inserindo os ajustes de “Hot Line Tag”
Repetir os mesmos ajustes implementados em “Overcurrent”
Ajustando os religamentos na aba “Setup Features” > “Automatism” > “Recloser”


Figura 41



EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 23

Para os ajustes do “GRUPO 2 – CURVA RÁPIDA”, seguir com os mesmos procedimentos do
“GRUPO 1 – AJUSTE NORMAL” conforme demonstrado acima, alterando somente o seguinte
passo a passo:
1. Utilizar as “UNIT 1” com a curva rápida na seguinte configuração:

Figura 42


2. Utilizar a “UNIT 2” com curva lenta na seguinte configuração:

web

Figura 43

Para os ajustes do “GRUPO 3 – CHAVE DE MANOBRA”, DESABILITAR todos os ajustes de
proteções (função também já implementada via lógica).







EMS - Energisa Mato Grosso do Sul / DEMT - Departamento de Manutenção da Transmissão - Rev.1_JED – 10/02/2023 24










ELABORAÇÃO:



JOSÉ ELIOMAR DINIZ – 443746
DEMT – Departamento de Manutenção da Transmissão
EMS – Energisa Mato Grosso do Sul
(67) 99821-0595
jose.eliomar@energisa.com.br

Última revisão: 10/02/2023
