PROCEDIMENTO OPERACIONAL PADRÃO
Acesso e parametrizações

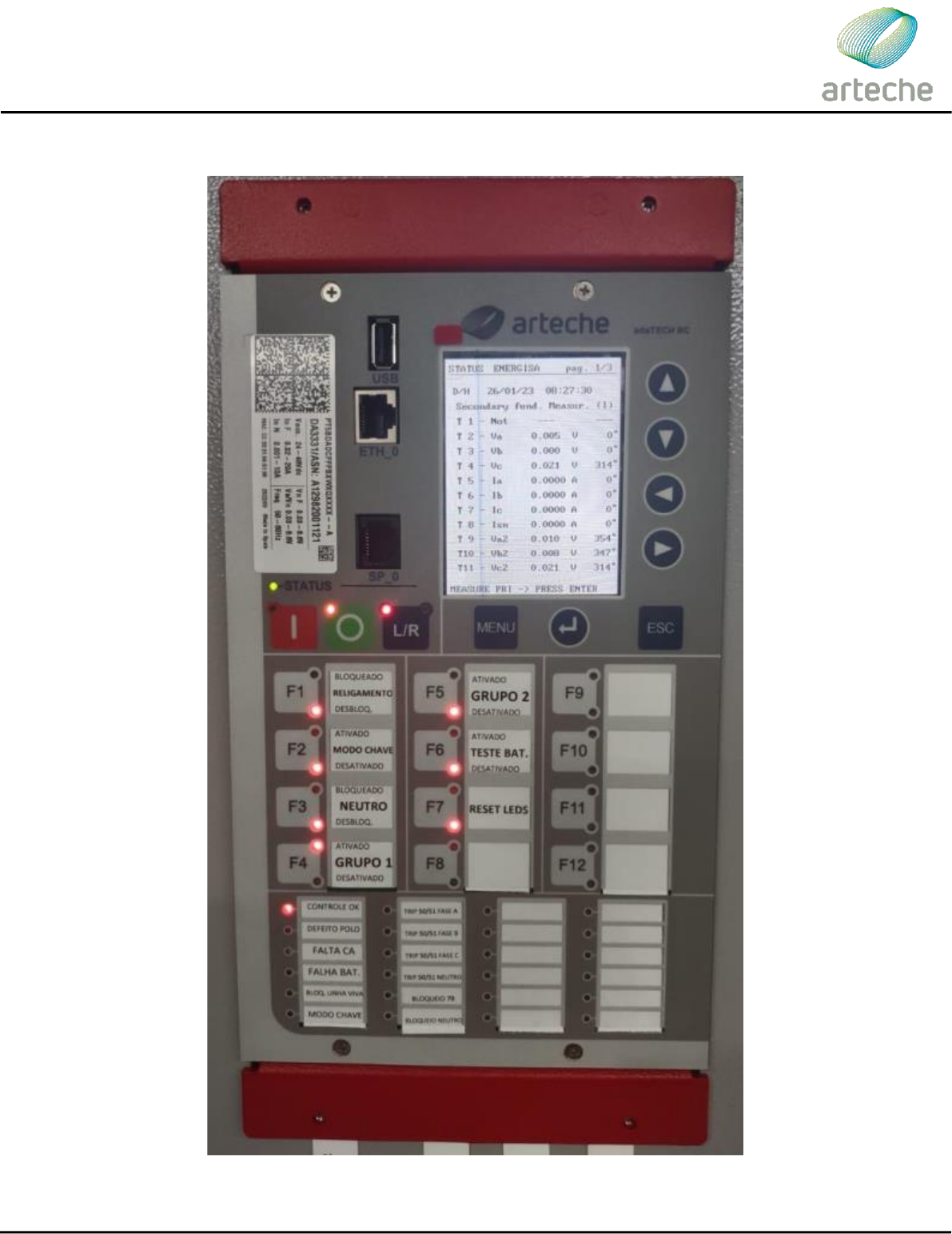

RELÉ adaTECH RC


ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com
ACESSO AO RELÉ
VIA NAVEGADOR – (CHROME, MOZILLA OU EDGE)


Configurar a placa de rede do Notebook/PC.
IP 192.168.183.110
Máscara: 255.255.255.0

Figura 1. Configuração do endereço IP e Máscara no PC.

Para acessar às parametrizações das portas ETH do relé adaTECH RC via frontal do relé:
MENU->Communication->Network Configuration.

Após configurar o endereço IP e máscara é necessário abrir o navegador e colocar o endereço IP da porta
que se está utilizando. Por exemplo, para ETH_0 o endereço IP é 192.168.183.100.

Para acesso via Browser e realizar o acesso à página HTML do relé:
User: admin
Password: modifica


ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com
Em seguida clicar em “Login”. (aguarde aproximadamente 10 segundos).

Figura 2. Login e senha para acesso via Browser

Após um determinado tempo, surgirá a seguinte tela (selecionar Administrator mode) e clicar em login:


Figura 3. Acessar em modo administrador.

Ao clicar em login vai aparecer a tela da Figura 4:

Figura 4. Modo navegador.


ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com
Em INFORMES vai aparecer os status, medidas, estatísticas, máximos e mínimos, eventos e
lista de oscilografias. Como na Figura 5 a seguir:

Figura 5. Informes.

Em AJUSTES é possível verificar os ajustes de proteção e de configuração para comunicação
DNP.


Figura 6. Ajustes.


Na opção Mantenimiento (Manutenção) vai aparecer as seguintes opções:


ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com

Figura 6. Mantenimiento.

A opção Sincronizacion é possível sincronizar a data e hora. Como é demonstrado na Figura 7:

Figura 7. Sincronização de data e hora.

 Na opção Configuración de red IP é possível verificar os endereços IP que estão
parametrizados em cada uma das portas Ethernet (ETH_0, ETH_1 e ETH_2).
Para fazer a edição de um parâmetro deve-se utilizar a coluna WEB como destacado na Figura
8.
Obs.: A edição dos endereços IP somente pode ser realizada através do aplicativo WEB
ou pelo frontal do relé utilizando as teclas funcionais do relé. Não é possível alterar o
endereço IP pelo software PacFactory 7.6.2.


Figura 8. Configuração de rede IP e Gateway.

Pode fazer um ping com determinado endereço IP em Herramientas de red IP:

ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com


Figura 9. Ferramentas de rede IP.

 Em Captura de protocolos é possível coletar uma trama de comunicação (baixar e
visualizar). A captura das tramas pode ser realizada através de qualquer ethernet.


Figura 10. Captura de protocolos.

A próxima opção (SW/Configuration), que está ilustrada na Figura 11, apresenta três botões:
Configuration: Download/Upload de um arquivo de configuração do relé (Arquivo CID);
Firmware: Envio de um arquivo de Firmware.
Remote Commands: Download do backup geral do relé (eventos, oscilografias, faltas, arquivo
CID ...).
Envio do arquivo CID:

ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com

Figura 11. Envio do arquivo CID.
Envio do arquivo de Firmware:

Figura 12. Envio do arquivo de Firmware.




ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com
ACESSO AO RELÉ
VIA SOFTWARE (PACFACTORY 7.6.2)
 Na tecla principal do software PacFactory, selecione “Project Factory” para iniciar a
importação do arquivo de ajuste disponível em alguma mídia (Pendrive, HD externo ou
Notebook).

Figura 13. Tela principal do software PacFactory.

Na aba “Project List”, selecione “New” para criação de uma nova base de dados no
Software.

Figura 14. Tela de lista de projetos. Criação de um novo projeto.


ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com
Em “New Project Name”, digite um nome para a nova base de dados e finalize em
“Accept”:


Figura 15. Nomear projeto.

Selecione a base de dados criada e em seguida clique em “Activate”. Aguarde alguns
segundos para que ocorra a ativação do projeto da base de dados. Depois de ativar o projeto
clicar em “Close”.

Figura 16. Ativação do projeto criado.

ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com

Na próxima tela, confirme se a base de dados está ativa no status “Active”, e clique em
“Start” para iniciar a base de dados criada:

Figura 17. Projeto ativo na tela principal do software. Clicar me Start.
Após clicar “Start” aparecerá a tela IED LIST. Nesta tela onde se encontrará a base de
dados criada, escolha a base de dados disponível e clique no segundo ícone “Import IED from
file”.

Figura 18. Import IED from file. Importar arquivo CID para base de dados.












ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com
Selecione o local de onde deseja realizar a importação do arquivo de ajuste:

Figura 19. Escolha arquivo do diretório do seu computador.
Após a correta abertura do arquivo de ajustes do relé, as informações serão preenchidas
automaticamente. Verifique as informações, caso seja necessário renomeie no campo “Data
Base IED Name”. Também é importante preencher as informações de nome da barra “Bay
Name” (circuito onde se localiza o religador) e o nível de tensão “Voltage Level”.

ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com

Figura 20. Importação do arquivo CID para base de dados.

Após preencher os dados clique em “Import”. Aguarde a importação do arquivo e clique
em “Accept” na tela de logs.

ARTECHE EDC EQUIPAMENTOSE SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com

Figura 21. Finalização da importação do arquivo CID.

 Com o projeto criado clique em 2x na base de dados/arquivo de ajuste “DA” e aguarde
carregar os parâmetros:

Figura 21. Abertura do arquivo CID.

Na tela a seguir, digite o endereço IP padrão do relé. Se estiver utilizando a porta de
comunicação ETH_0 o endereço IP padrão é 192.168.183.100. Deixe o parâmetro “Connection
Type” em FTP.
Em seguida digite o usuário e a senha para acessar e forma online o relé.
User: ftppac
Password: ftppac

ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com


Figura 22. Login e senha para acessar o relé de maneira online.

 Aguarde a conexão. Em seguida, após estabelecer a conexão pode-se verificar que se
está online com relé através do rodapé. Se o status de conexão estiver Offline o ícone será um
X vermelho. Caso, contrário, se estiver online aparecerá um Check Verde.

Figura 23. Status online e offline do relé.

 Quando corretamente conectado ao relé AdaTECH RC, o software PacFactory
apresentar a seguinte tela:

Figura 24. Tela inicial do software PacFactory.



ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com

Para acessar os parâmetros de proteção: Settings->Protection Settings. E para
acessar os parâmetros do protocolo de comunicação: Settings-> Control Settings.

Figura 25. Menu inicial do software PacFactory.
Ajustes de proteção em “Protection Settings”:

Figura 26. Protection Settings.


ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com
Os ajustes de proteção podem ser acessados em Settings->Protection Settings->
Setup Features->Protection, conforme a tabela abaixo:

Figura 27. Setup Features.
Ajustes do protocolo de comunicação “Control Settings”:

Figura 28. Control Settings.
 Já para acessar o mapa DNP é necessário retornar o menu principal e clicar em Other
Protocols.

ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com

Figura 29. Acessar mapa DNP. Other Protocols.
Em seguida acessar o mapa DNP SERVER 1.

Figura 30. Acessar o Protocolo DNP SERVER 1.
 O mapa do protocolo DNP aparecerá da forma que é ilustrado pela Figura 31. O mapa é
dividido em abas: Digital Signal (sinais digitais), Measurements (medições analógicas), Counters
(contadores), Commands (comandos), Authetication Statiscs (autenticação de estatísticas).

ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com

Figura 31. Mapa DNP
O arquivo completo, com todos os ajustes da base de dados, pode ser enviado através
do menu “Tools” (ferramentas) na opção “Send CID file”.

Figura 32. Envio do arquivo CID.
Para realizar a leitura dos ajustes que estão no relé de proteção deve-se clicar em Read
Device:

Figura 33. Leitura dos ajustes do relé.
 Será possível visualizar na coluna do lado esquerdo os ajustes que estão no relé, após
clicar em Read Device,


ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com

Figura 34. Coluna dos ajustes do relé de proteção.
 Para visualizar os ajustes configurados no arquivo CID em valores primários é necessário
clicar em Config Grid.

Figura 35. Config Grid.
Em seguida, abrirá uma nova janela e habilita-se o campo Viewing Setting in Primary
(destacado em vermelho). Nesta janela também é possível selecionar os grupos que se deseja
visualizar na tela de trabalho do software pacFactory (Tables). Também é possível adicionar as
informações de mínimos, máximos, step etc. de cada ajuste (Available Columns).


ARTECHE EDC EQUIPAMENTOS E SISTEMAS S.A.
Rua Rodolpho Hatschbach 725 - Bairro: CIC -Cidade Industrial de Curitiba - CEP 81.460-030 – Curitiba - PR
CNPJ: 02.782.918 / 0001 - 65 I.E: 90171519-05 T. +55 (41) 2106 1830
www.arteche.com

Figura 36. Visualizar ajustes com valores primários.
 Agora para copiar as informações de um grupo para outro determinado grupo é
necessário clicar em Tools-> Copy Setting Group

Figura 37. Copiar ajustes de um grupo para outro.

Em caso de dúvidas durante a realização do procedimento, entrar em contato com:

Nome E-mail Telefone
Leandro Osadzuk dos Santos leandro.osadzuk@arteche.com 55 41 99162-1127
Fernando Luis Pires fernando.pires@arteche.com 55 41 9 9646 4203

mailto:leandro.osadzuk@arteche.com
mailto:fernando.pires@arteche.com
