ATERRAMENTO

INTRODUÇÃO

Este material complementa o simulador sobre Aterramento e é o primeiro conceito
abordado para que você possa entender os princípios de aterramento.

1. REDE ELÉTRICA

A concessionária de distribuição elétrica fornece basicamente dois fios de energia:
neutro e fase. Estes fios podem ser identificados na superfície dos mesmos ou por cores.
O neutro possui o potencial igual a zero e o cabo fase é o cabo por onde passa a tensão
elétrica transmitida. Porém esta ligação não é perfeita, porque existem variações de
tensão elétrica.
Os níveis de tensão mais comuns são de 110 V ou 127 V. Apesar de ser tecnicamente
incorreto, o termo “voltagem” é muito usado para se referir à tensão ou potencial
elétrico, que é medida em Volts e tem como símbolo a letra V (em maiúsculo). Para
existir eletricidade, é necessário que haja uma diferença de potencial. Ou seja, no caso
de um fio fase com potencial de 127V e um neutro com 0V, por exemplo, a diferença de
potencial entre eles é de 127V e, portanto, existe eletricidade. No entanto, o valor do
neutro em uma residência nem sempre é igual a zero, devido à “sujeira” causada pelas
fugas de energia dos aparelhos.

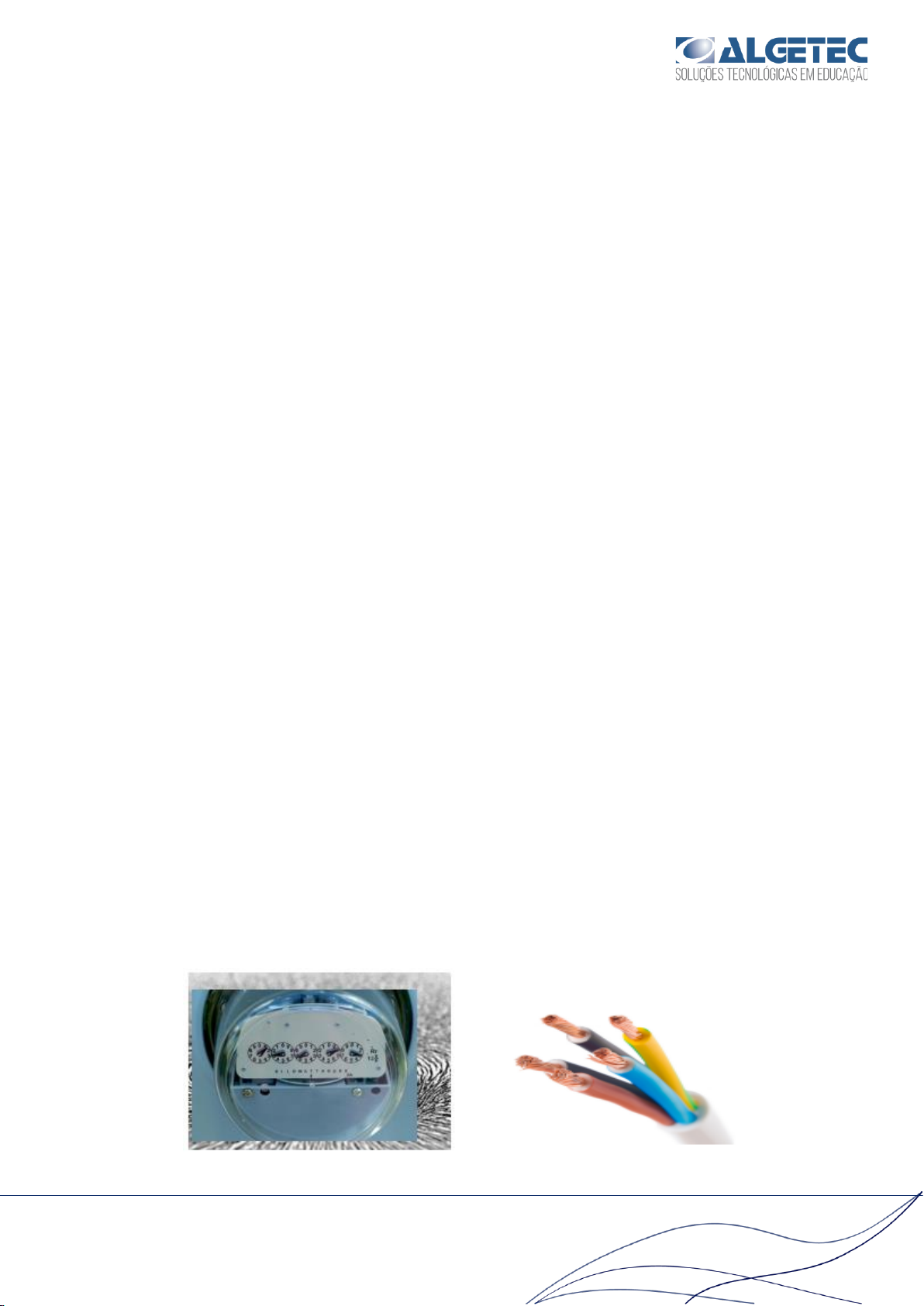

Figura 1 – Relógio Figura 2 - Cabos
mailto:contato@algetec.com.br


2 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br

LABORATÓRIO DE ENGENHARIA ELÉTRICA
ATERRAMENTO
1.1 TERRA

O “terra” é um conector que possui valor igual a zero Volt absoluto, ou seja, seu valor
não se altera, diferentemente do neutro. Dessa forma, ele é o responsável por eliminar
a “sujeira” elétrica dos componentes, pois toda carga eletrostática acumulada neles é
descarregada para a terra (é daí que surgiu seu nome).

2. ATERRAMENTO

Podemos definir o Aterramento como:
“É um sistema que consiste no direcionamento de possíveis correntes de fuga para a
terra.”
Tal direcionamento é feito através da conexão das instalações elétricas a um
componente condutor. Este, por sua vez, é responsável por dispersar a corrente para a
Terra.
Conforme a definição da Associação Brasileira de Normas Técnicas (ABNT), aterrar
eletricamente significa colocar as instalações e equipamentos no mesmo potencial.
 Na prática, como a terra apresentar um potencial sendo igual a 0 (zero), caso ocorra
uma fuga de corrente elétrica, a corrente tende a seguir o menor potencial. Assim, é
escoada para a terra e impedindo que tal corrente fique na superfície de equipamentos.


Figura 3 - Aterramento

mailto:contato@algetec.com.br


3 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br

LABORATÓRIO DE ENGENHARIA ELÉTRICA
ATERRAMENTO
2.1 ELEMENTOS DO ATERRAMENTO

O aterramento é composto por quatro elementos, que são eles:

• Fio Terra – Como o nome já sugere, este é o fio ligado à haste que conecta o
equipamento à terra, que possui a função de conduzir a corrente elétrica;
• Haste – Barra instalada na terra, responsável por dispersar a corrente;
• Caixa de Inspeção – Caixa onde está contido o sistema de aterramento;
• Anel / Abraçadeira – Conecta o fio terra à haste.


Figura 4 – Elementos de Aterramento

3. FUNÇÕES

O aterramento tem em usar principal função a proteção pessoal, tento em vista que ele
ajuda a evitar acidentes elétricos tanto em ambientes domésticos quanto em áreas de
trabalho. O aterramento também facilita o desligamento automático de equipamentos
de proteção como disjuntores, de forma mais rápida. Além disso o aterramento é um
componente imprescindível do SPDA (Sistema de Proteção contra Descargas
Atmosféricas), responsável por direcionar descargas atmosféricas (raios) à terra. Por
fim, caso haja a ocorrência de um curto-circuito fase-terra retornando da terra para a
fonte mais próxima, o aterramento possibilita o controle das tensões desenvolvidas no
solo.
