1

2117 – ESTRUTURAS DE CONCRETO I – 2S - 2021

Aula: Estruturas de Concreto Armado para Sobrados


Pavimentos de sobrado



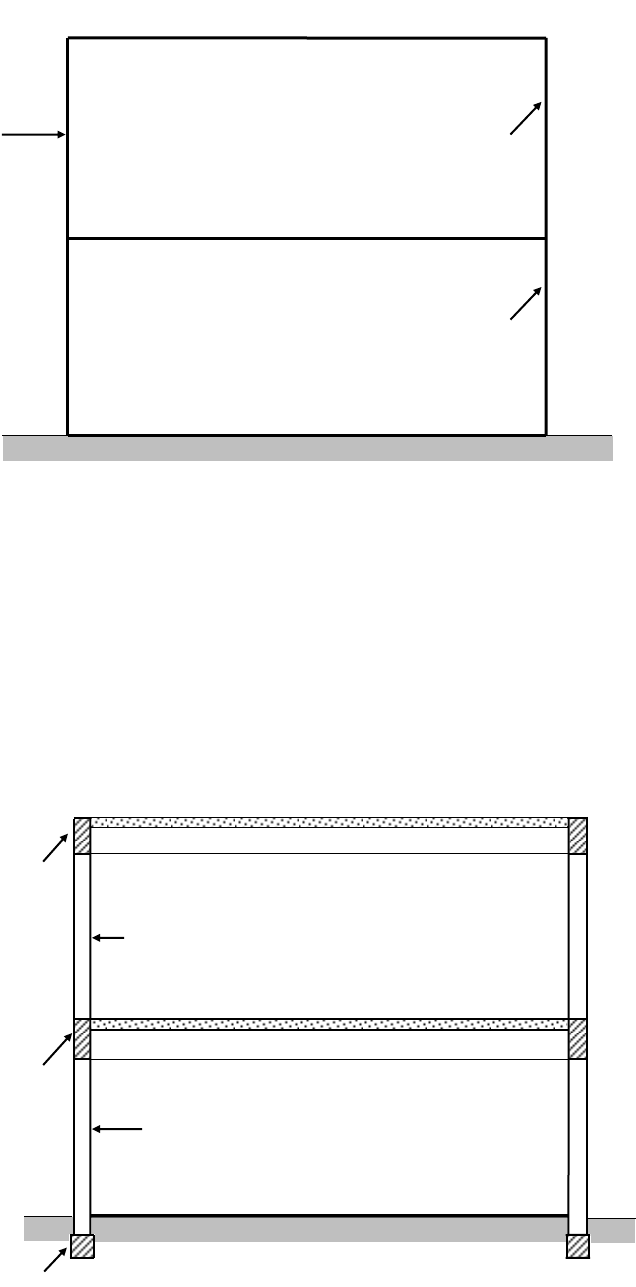

Figura 1  Pavimentos estruturais do sobrado.





Vigas e lajes no sobrado




Figura 2  Pavimentos estruturais do sobrado.
pilar
pilar do pav.
térreo
pilar do pav.
superior
vigas baldrames e piso
vigas e lajes
vigas e lajes
Pav. Térreo
solo
Pav. Cobertura
Pav. Superior
VS
VC




parede do pav.
térreo
VB
laje do superior
VS
piso de concreto
laje da cobertura
Pav. Térreo
solo
Pav. Cobertura
Pav. Superior
VC

parede do pav.
superior
2

Estrutura espacial de sobrado



Figura 3 – Vigas e pilares da estrutura segundo a analogia de pórtico espacial.


Ligação de laje de cobertura com vigas VC


Figura 4  Ligação de laje da cobertura sobre viga de concreto.
cobertura
superior
térreo
simulação
junta de
argamassa
laje pré-
fabricada
do pav.
cobertura
bloco cerâmico
furado
parede
concreto
tábua vigota
viga
VC






3

Ligação de laje de cobertura com parede de vedação





Figura 5  Ligação de laje da cobertura diretamente em parede de vedação.





Ligação de laje do pavimento superior com viga





Figura 6  Ligação de lajes com viga de pavimento superior.







bloco cerâmico
furado
parede
concreto
tábua
vigota





laje pré-
fabricada
do pav.
cobertura
laje pré-
fabricada de piso
do pav. superior
concreto
vigota
viga
VS
4

Parede de vedação sobre viga baldrame (VB)




Figura 7  Parede de vedação sobre viga baldrame (VB).



Parede de vedação sobre sapata corrida


Figura 8  Parede de vedação sobre sapata corrida.
Largura de vigas baldrames
piso de concreto
não estrutural
parede
solo
viga baldrame
VB






solo
piso de concreto
não estrutural
parede
solo
sapata corrida






solo











solo
5



Figura 9  Recomendação para a largura de viga baldrame sob paredes de “meio” e “um tijolo”.





Posicionamento da parede sobre a viga baldrame




a) parede interna na edificação; b) parede na divisa;
Figura 10  Posicionamento da parede sobre a viga baldrame.

















 15 cm – p/ parede de “meio tijolo
 20 cm – p/ parede de “um tijolo”
VB

eixos da parede e da
viga coincidentes
VB

li
n
h
a
d
e
d
iv
is
a
li
n
h
a
d
e
d
iv
is
a
2 cm p/
revestimento
eixos não
coincidentes
VB

6

Altura livre entre a face superior da viga baldrame e o piso de concreto



Figura 11  Altura livre entre a face superior da viga baldrame e o nível inferior do piso de concreto no
caso de passagem das tubulações elétricas e hidráulicas acima das vigas baldrames.



Posicionamento de viga baldrame em relação à sapata ou bloco


VB
VB
Viga
baldrame
(VB)

Figura 12 – Posicionamento de viga em relação à sapata.

















 20 ou
30 cm
VB

7

Largura de vigas (VS e VC) de sobrado embutidas em paredes


14 cm para paredes de “meio tijolo” (15 cm no projeto arquitetônico)

19 cm para paredes de “um tijolo” (25 cm no projeto arquitetônico)




Figura 13  Execução de lajes e viga em edificação de pequeno porte, após a elevação da parede.



Largura de pilares


A NBR 6118 (item 13.2.3) indica que a dimensão mínima é de 14 cm para pilares e pilares-parede, com
qualquer forma para a seção transversal. A norma também especifica que em qualquer caso, não é permitido
pilar com seção transversal com área menor que 360 cm
2
, o que representa a seção mínima de 14 x 25,7 cm.


tábua
laje pré-
fabricada
concreto
vigota viga
parede já
executada
bloco cerâmico
furado
largura do
bloco

 1
4
 c
m

 26 cm (se largura = 14)
pilar


 1
9
 c
m


19 cm

8

Numeração de vigas dos pavimentos




Figura 14  Numeração de vigas em função dos níveis dos pavimentos.
 (Fonte: https://www.tqs.com.br)



Posicionamento para desenho da planta de fôrma






Figura 15  Posição para desenhar a planta de fôrma da cobertura do edifício.
 (Fonte da imagem: http://www.tqs.com.br)
















reservatório
nível 400
nível 100
fundações
nível 200
nível 500
nível 300
nível 600
nível 700
olhar para cima
e desenhar!
nível 100
nível 200
nível 300
nível 400
nível 500
nível 600
9

Modos de cotagem na planta de fôrma




a) posicionamento de cotas e de pilar alargado;




b) planta de fôrma simplificada com dimensões dos elementos em cm, e com vigotas
mostradas.


Figura 16  Modos de cotagem e numeração de viga na planta de fôrma esquemática.
 (Fonte: https://www.altoqi.com.br)

















vigota da laje
pré-fabricada
ou V2 (14 x 30)
ou
P2
14/30
10

Cotagem e numeração de elementos em planta de fôrma




Figura 17  Planta de fôrma esquemática com cotas e nomeação dos elementos estruturais.
(Fonte: https://www.altoqi.com.br)





Figura 18  Parte de planta de fôrma do subsolo de uma edificação, com cotas e nomenclatura
de vigas, pilares e paredes. (Fonte: <http://galeriadeprojetos.altoqi.com.br/galeria/edificio-
residencial-vitra/>projeto de Maria Filho et al.)




11

Convenção para pilares em planta de fôrma




Figura 19  Convenção para o pilar na planta de fôrma.






Planta de fôrma e indicação de corte



1
9
10
788
10
P1
19/30
P2
19/30
 P3
 19/30
V2 (10 x 40)V
3
 (
1
0
 x
 4
0
)
V
6
 (
1
0
 x
 4
0
)
V1 (19 x 40)
 A
 A
Planta de Fôrma
L3 (h = 10 cm)
Laje interna (L1) Laje interna (L2)
1
4
0
1
0
1
5
4
,5
V
4
 (
2
0
 x
 3
5
)
V
5
 (
2
0
 x
 3
5
)
V
7
 (
2
0
 x
 3
5
)
394 394

V3
V2
V1
1
0
3
0
1914010
Corte A
V4L3
P1
4
0

Figura 20  Desenho de uma planta de fôrma simples e detalhe do corte da laje em balanço (marquise)
na linha de corte AA.














12

Sistema estrutural tradicional de sobrado




Figura 21 – Sistema estrutural tradicional composto por lajes, vigas e pilares.





Planta de fôrma do sistema estrutural tradicional de sobrado



VS1 (19 x 60)
VS2 (19 x 70)
19/19
P1
VS3 (19 x 60)
V
S
4
 (
1
9
 x
 4
5
)
V
S
5
 (
1
9
 x
 4
5
)
V
S
6
 (
1
9
 x
 4
5
)
19/30
P4
19/19
P7
19/30
P2 P3
19/19
P5
19/30
19/30
P8
P6
19/30
P9
19/19
719 719
5
2
3
5
2
3
Planta de Fôrma do Pavimento Superior
Esc. 1:50
4
5
1
6
L1 L2
L3 L4

Figura 22 – Planta de fôrma do sistema estrutural tradicional (lajes, vigas e pilares).









13

Pórtico espacial representativo da estrutural tradicional real



Figura 23 – Modelo estrutural para simular a estrutura real.

Caminhamento de cargas verticais no sistema estrutural tradicional com laje maciça


Figura 24 – Caminhamento das cargas verticais no sistema estrutural tradicional com laje maciça.
viga
simulação
pilar
viga
laje maciça
pilar

14

Caminhamento de cargas verticais no sistema estrutural tradicional
com laje pré-fabricada

Figura 25 – Caminhamento das cargas verticais no sistema estrutural tradicional com laje pré-fabricada.



Modelo estrutural com elementos individualizados





viga contínua
 p = 25,04 kN/m
719 cm 719
tramo 1 tramo 2
Figura 26 – Modelo estrutural com elementos individualizados.

viga de apoio
da laje
laje pré-fabricada
pilar

vigalateral
vigota
caminhamento da carga da
laje para as vigas de apoio
pilar
