UNIVERSIDADE ESTADUAL DO MARANHÃO - UEMA
CENTRO DE CIENCIAS TECNOLOGICAS/CCT


Lista de Exercícios de Fenômenos de Transportes

1) Um fluido incompressível de viscosidade dinâmica igual a 0,957N.s/m² e massa especifica igual a 999kg/m³
escoa num diâmetro de 170mm. A vazão volumétrica do fluido é 1,88x10-2 m³/s. Baseado nestes dados
calcule: a) a velocidade média do escoamento; b) certifique-se se o regime é laminar ou turbulento; d)
Determine a diferença de pressão entre um trecho de 15m e para o trecho de 18m.

2) Num determinado tubo de cobre com diâmetro de 0,006 m escoa massa de ar com velocidade de 35 m/s
nas condições padrões. Em condições especiais o escoamento pode ser considerado laminar.
Considerando um trecho de 0,38 m, determine a diferença de pressão e as Perdas de carga, considerando
as seguintes situações:
a) Considerando o regime como laminar (situação hipotética);
b) Na condição de Regime turbulento;
c) Determine os valores das Potências fluida para ambos os casos.

3) Num tubo capilar de comprimento 2 m e diâmetro 0,0075 m escoa um determinado fluido de densidade
específica igual a 0,998. A vazão volumétrica é 0,0095 m³/s, e a diferença de pressão entre o trecho de 1,45
m é 1,5MPa. Determine: a viscosidade do fluido e o tipo de regime de escoamento.

4) Um tubo de aço laminado novo é utilizado para transportar ar (velocidade = 62m/s) nas condições padrões
(T = 15 ºC). O tubo tem diâmetro de 6 mm. Utilizando os conceitos de fator de atrito, determine: a perda de
pressão e perdas de carga num trecho de 7,5 m considerando o escoamento como laminar; b) perda de
pressão e perdas de carga considerando agora o escoamento como turbulento; C) Em relação à letra b, se
para o sistema de transporte fosse usado um tubo de aço galvanizado as perdas de pressão e de carga
seriam maiores ou menores.

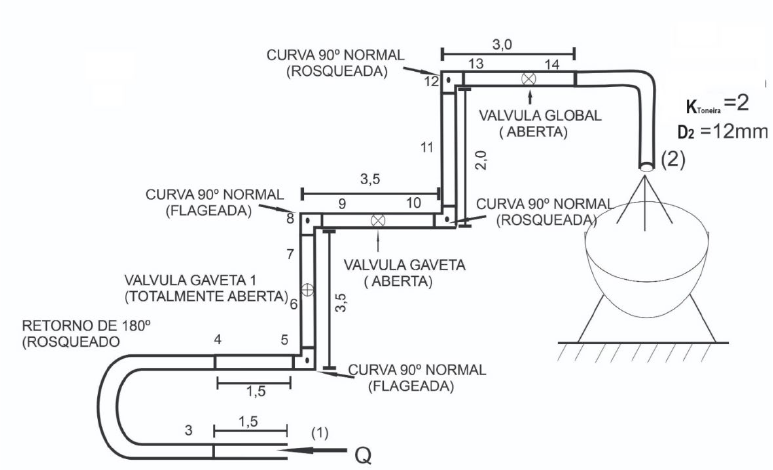

5) Considere a figura abaixo. Neste sistema água a 45 ºC escoa do térreo até o terceiro andar de uma
residência através de um tubo aço revestido de Epóxi de diâmetro (D1) de 0,02 m. A vazão da torneira é de
0,0008m³/s. Determine a pressão no ponto 1 se: a) os efeitos viscosos forem desconsiderados; b) todas as
perdas de carga (distribuídas e as localizadas) forem consideradas.



















6) Levando em consideração a figura anterior, considere o seguinte: O sistema agora escoa água a 15 ºC do
térreo até o terceiro andar de uma residência através de um tubo de cobre com rugosidade absoluta de
0,0015mm e diâmetro igual a 19 mm. A vazão da torneira é de 0,00091m³/s. Neste caso, determine: a) a
pressão no ponto 1 quando todas as perdas forem consideradas; b) a potência fornecida ao fluido para
conduzi-lo até o ponto 2 considerando todas as perdas de carga;

7) Numa determinada atividade usa-se um tubo de ferro fundido novo para transportar ar (V = 75m/s) nas
condições padrões (T = 15 ºC). O tubo tem diâmetro de 6,1 mm. Utilizando os conceitos de fator de atrito,
determine: a) perda de pressão num trecho de 850 mm considerando o escoamento como laminar; b) perda
de pressão para o escoamento turbulento; c) determine as perdas de cargas para os casos (a) e (b).

8) No tubo liso de PVC escoa água com v = 9 m/s. Qual a perda de carga no tubo.






9) Para elevação da água até o reservatório superior calcule: a) a perda de carga na sucção; b) perda de carga
no recalque; c) perda de pressão total e perda de carga total da bomba. Considere a velocidade do fluido no
ponto 2 como sendo 5m/s. Para definirmos as perdas de carga, considere que as curvas e válvulas
acrescentam um comprimento equivalente de trecho reto da seguinte forma:
Na sucção, para o diâmetro da tubulação de 75mm tem-se os seguintes acréscimos de comprimento
equivalente: válvula de pé = 20m; curva = 1,6m; válvula globo = 26m; trecho reto = 5m
No recalque (depois da bomba) onde o diâmetro da tubulação é de 50mm tem-se os seguintes
acréscimos de comprimento equivalente:3 curvas = 3,3m; Válvula globo = 17,4m; Válvula de retenção =
4,2m; Saída = 1,5m; Trecho reto = 17m.
10) Considere um escoamento laminar num tubo inclinado (40º) com diâmetro igual a 6 cm e
comprimento de 10 m. Nele escoa óleo com viscosidade cinemática é 0,0002 m²/s e massa
específica igual a 900 kg/m³. A pressão em 1 é 350 KPa e em 2 é 250KPa. Determine: a) calcule
a altura da linha piezométrica em cada seção; b) A perda de carga no escoamento; c) confirme
tipo de regime; d) Determine a vazão volumétrica. (R = 39,9,65 m e 34,75m / ~4,9 m / 810 / 0,0076m³/s)

11) Considere um tubo horizontal de D = 2 cm e comprimento de 12 m em escoa um fluido de
viscosidade dinâmica igual a 0,28 N.s/m² e massa específica igual a 950 kg/m³. A vazão
volumétrica do fluido é 21x10-6 m³/s. Determine: a) se o regime é laminar ou turbulento; b)
Determine a diferença de pressão do escoamento; c) qual deve ser o ângulo de inclinação da
tubulação para que o fluido escoe com a mesma vazão e com pressão constante ao longo de
todo o escoamento.
