TRABALHO – PARCIAL 02

1. (Peso 800) O projeto da estação de tratamento de água (ETA) que você integra inclui a
parte antecedente à estação, ou seja, a adutora de água bruta e o conjunto motobomba
(unidade elevatória). Sabendo da necessidade do pré-dimensionamento da unidade
elevatória da ETA (altura total de elevação, potência da bomba e potência do motor), a
equipe pediu a você que a calcule com base nas seguintes condições:
Turno de trabalho e vazão: 18 h/dia e 110 m³/h, respectivamente.
Diferença geométrica e altura estática de sucção: 20 e 1,1 m, respectivamente.
Material do tubo e rendimento do motor elétrico: ferro fundido e 85%, respectivamente.
Rendimento da bomba: 64%.
Comprimento da tubulação de recalque e sucção: 465 e 5,2, respectivamente.

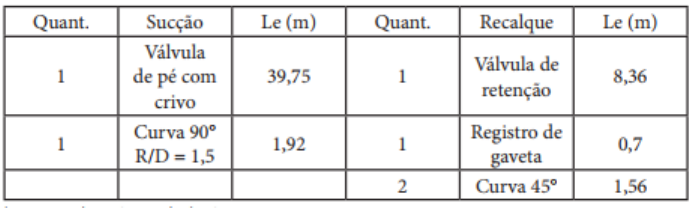

Acessórios hidráulicos:


2. (Peso 350) Determinada tubulação de PVC com diâmetro de 10 cm e comprimento de 27
m tem uma válvula de gaveta e dois cotovelos de 90°. Sabendo que essa tubulação tem
vazão de 8 L/s e utilizando a equação de Hazen-Williams, calcule a perda de carga total
desse trecho.

3. (Peso 350) Sabendo o que significa a unidade de perda de carga unitária, calcule quanto
de energia será perdida a cada metro de tubulação nas seguintes condições:
Vazão: 6 l/s
Diâmetro: 20 cm
Material da tubulação: PVC (C= 150)
