ESCOLA SUPERIOR DE TECNOLOGIA - EST
Professor: Otoniel da Cunha Mendes
Disciplina: Física 3
 3ª Lista de Exercícios

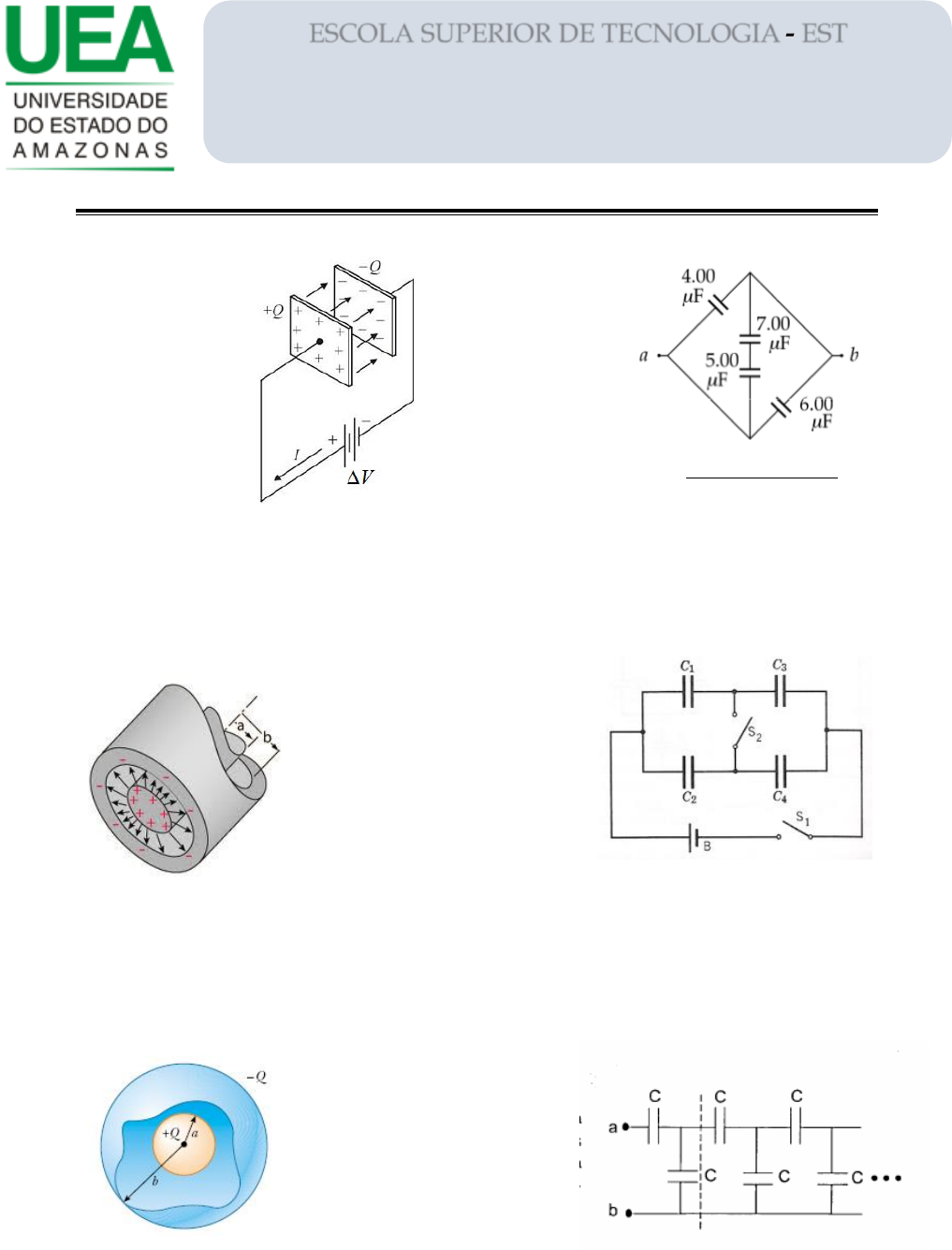

1. Calcular a capacitância de
um capacitor de grandes
placas paralelas de área 𝐴,
mantida a uma distância 𝑑.






2. Um capacito cilíndrico é formado por dois cilindros
coaxiais, de raios 𝑎 𝑒 𝑏, com 𝑏 > 𝑎, onde cilindro de
raio 𝑎 está carregado positivamente e o de raio 𝑏
negativamente, com cargas +𝑄 e – 𝑄
respectivamente. Determine a capacitância por
unidade de comprimento.

3. Um capacitor esférico é formado por duas esferas
concêntricas , de raios 𝑎 𝑒 𝑏, com 𝑏 > 𝑎, onde esfera
de raio 𝑎 está carregado positivamente e o de raio 𝑏
negativamente, com cargas +𝑄 e – 𝑄
respectivamente. Determine a capacitância deste
capacitor.









4. Determine a capacitância equivalente entre os pontos
𝑎 𝑒 𝑏 na associação de capacitores mostrada na figura.

Resposta: 12,9 𝜇𝐹

5. A diferença de potencial fornecida pela bateria B da
figura é igual a 12 𝑉. (a) Calcule a carga em cada
capacitor após ter sido fechada a chave 𝑆1. (b) Idem,
quando também quando estiver fechada a chave 𝑆2.
Suponha 𝐶1 = 1 µ𝐹, 𝐶2 = 2µ𝐹, 𝐶3 = 3µ𝐹, 𝐶4 =
 4µ𝐹.


6. Ache a capacitância equivalente ao sistema
infinito de capacitores da figura, entre os pontos
a e b, onde 𝐶 = 2𝜇𝐹. sugestão: note que a
capacitância a direta da linha vertical
interrompida equivale a do sistema todo, por ser
ele infinito.





7. Na figura a bateria tem uma diferença de
potencial 𝑉 = 10 𝑉 e os cincos capacitores têm
uma capacitância de 10 𝜇𝐹. Determine carga (a)
do capacitor 1; (b) do capacitor 2.



Resposta: (a) 10−4𝐶 (𝑏) 2 × 10−5 C

8. Quatro capacitores estão conectados. (a) Determine
a capacitância equivalente entre os pontos 𝑎 𝑒 𝑏. (b)
Calcule a carga em cada capacitor, considerando ∆𝑉𝑎𝑏 =
15,0 𝑉

Resposta: (𝑎)5,96 𝜇𝐹 (𝑏) 89,5 𝜇𝐶 (𝑛𝑜 20 𝜇𝐹);
63,2 𝜇𝐶 (𝑛𝑜 6 𝜇𝐹); 26,3 𝜇𝐶 (𝑛𝑜 15 𝜇𝐹 𝑒 3 𝜇𝐹)
9. (a) Calcule a capacitância equivalente entre os
pontos a e b para o grupo de capacitores conectados.
Considere 𝐶1 = 5,00 𝜇𝐹, 𝐶2 = 10,0 𝜇𝐹 e 𝐶3 = 2,00 𝜇𝐹.
Qual a carga armazenada em 𝐶3 se a diferença de
potencial entre os pontos 𝑎 𝑒 𝑏 for 60 𝑉?

Resposta: (a) 6,04 𝜇𝐹 (𝑏)
10. Determine a capacitância equivalente do circuito da
figura para 𝐶1 = 10 𝜇𝐹, 𝐶2 = 5 𝜇𝐹 e 𝐶3 = 4 𝜇𝐹.

Resposta: 3,16 𝜇𝐹
11. Para o circuito de capacitores indicado, a diferença
de potencial através de 𝑎 e 𝑏 é de 12,0 𝑉. Ache (a) a
energia armazenada nesse circuito e (b) a energia
armazenada no capacitor de 4,80 𝜇𝐹.

12. Na figura 𝐶1 = 𝐶5 = 8,4 𝜇𝐹 e 𝐶2 = 𝐶3 = 𝐶4 =
4,2 𝜇𝐹. A diferença de potencial aplicada é 𝑉𝑎𝑏 = 220 𝑉.
(a) Qual é a capacitância equivalente do circuito entre os
pontos a e b? (b) Calcule a carga de cada capacitor e a
diferença de potencial através de cada capacitor.

Resposta: (a) 2,5 𝜇𝐹 (b) 𝑄1 = 𝑄5 = 550 𝜇𝐶; 𝑄2 =
370 𝜇𝐶; 𝑄3 = 𝑄4 = 180𝜇𝐶; 𝑉1 = 𝑉5 = 65 𝑉; 𝑉3 =
𝑉4 = 43 𝑉; 𝑉2 = 87 𝑉

13. Os capacitores na figura estão, inicialmente,
descarregados e são conectados como indicado no
diagrama da figura com a chave S aberta. A diferença de
potencial aplicada é dada por 𝑉𝑎𝑏 = +210 𝑉. (a) Qual a
diferença de potencial 𝑉𝑐𝑑? (b) Qual é a diferença de
potencial através de cada capacitor depois da S ser
fechada? (c) Qual é a quantidade de carga que flui através
da chave quando ela está fechada?

Resposta: (a) 70 𝑉 (b) 105 𝑉 (c) 315𝜇𝐶

14. A figura mostra um sistema de quatro capacitores, em
que a diferença de potencial de 𝑎𝑏 é de 50 𝑉. (a)
Determine a capacitância equivalente desse sistema
entre 𝑎 e 𝑏. (b) Quanta carga é armazenada por essa
combinação de capacitores? (c) Quanta carga é
armazenada em cada um dos capacitores, de 100𝜇𝐹 e de
90𝜇𝐹?


Resposta: (a) 3,47 𝜇𝐹 (b) 174𝜇𝐶 (c) 17,4𝑉 e
13,4 𝑉

15. Um capacitor de armaduras paralelas contém dois
dielétricos diferentes, como mostra a figura. Mostre
que o valor de sua capacitância é dado por 𝐶 =
𝜀0𝐴
𝑑
(
𝑘𝑒1+𝑘𝑒2
2
).

16. Um capacitor de armaduras paralelas contém dois
dielétricos diferentes, como mostra a figura. Mostre
que o valor de sua capacitância é dado por 𝐶 =
2𝜀0𝐴
𝑑
(
𝑘𝑒1.𝑘𝑒2
𝑘𝑒1+𝑘𝑒2
).

17. A estrutura atômica dos elementos
componentes de um dielétrico torna a sua energia de
ionização relativamente elevada. Portanto um capacitor
ou condensador contendo um dielétrico pode ser
submetido a uma tensão mais elevada. Por essa razão,
camadas de dielétricos são comumente incorporadas aos
capacitores, visando melhorar seu desempenho em
relação aos capacitores que contêm apenas ar ou vácuo
entre suas placas. Além disso, o uso de um dielétrico em
um capacitor possibilita que as placas de condutores
sejam colocadas muito próximas sem o risco de entrarem
em contato. O termo dielétrico pode se referir tanto a
esta aplicação quanto à
isolação utilizada em cabos
de potência e RF. A figura
abaixo, temos um exemplo
de capacitores com
dielétricos, determine a
sua capacitância
equivalente.

18. Uma chapa de cobre de espessura b é introduzida
exatamente no meio das armaduras de um capacitor
plano, as quais estão separadas pela distância d (veja a
figura). (a) Qual o valor da capacitância, depois da
introdução da placa? (b) Se a carga nas armaduras
mantém o valor constante q, ache a razão entre a energia
armazenada antes e depois da introdução da placa. (c)
Qual o trabalho
realizado sobre a
placa para inseri-la? A
placa é puxada para
dentro do capacitor
ou você tem que
empurrá-la?

19. Um capacitor de placas paralelas de
comprimento a e largura 𝑏 tem um dielétrico de largura
𝑏 que enche parcialmente o espaço de espessura d entre
as placas. O dielétrico ocupa a distância 𝑥 ao longo do
comprimento das placas, como mostra a figura. (a)
Calcular a capacitância em função de 𝑥. (b) Calcular a
força de atração sobre um bloco dielétrico que está
carregado com uma 𝑞 constante.

20. A figura mostra dois capacitores em série, com
uma seção central rígida, de comprimento 𝑏, que pode se
mover verticalmente. Mostre que a capacitância
equivalente a esta associação independe da posição da
seção central, sendo dada por:
𝐶 =
𝜀0𝐴
𝑎−𝑏
