Questões de Hidráulica

1) Calcular a área de um êmbolo cujo diâmetro é de 20cm
2) Calcular a área de um êmbolo do lado da haste (anular), sabendo-se que possui um
diâmetro medido igual a 18cm e o raio da haste é de 6cm.
3) Sabendo-se que a área do êmbolo é de 200cm2 e que a força ou carga a ser deslocada é de
8000kgf, determine a pressão necessária de trabalho.
4) Necessitando-se elevar uma carga de 20 toneladas e sabendo-se que o sistema hidráulico é
capaz de trabalhar folgadamente a 50kgf/cm2, pergunta-se: qual o diâmetro interno deverá
ter o cilindro, para realizar o trabalho?
5) O que ocorre a um cilindro, cuja área do êmbolo é de 100cm2 e a área anular, lado da
haste, é de 50cm2, se as mesmas forem sujeitas à mesma pressão de 100kgf/cm2?
6) O que determina basicamente a velocidade de um atuador, e o que determina a sua força?
7) O que diz a lei da Continuidade?
8) O que é a equação de Bernoulli? E o que se entende dela?

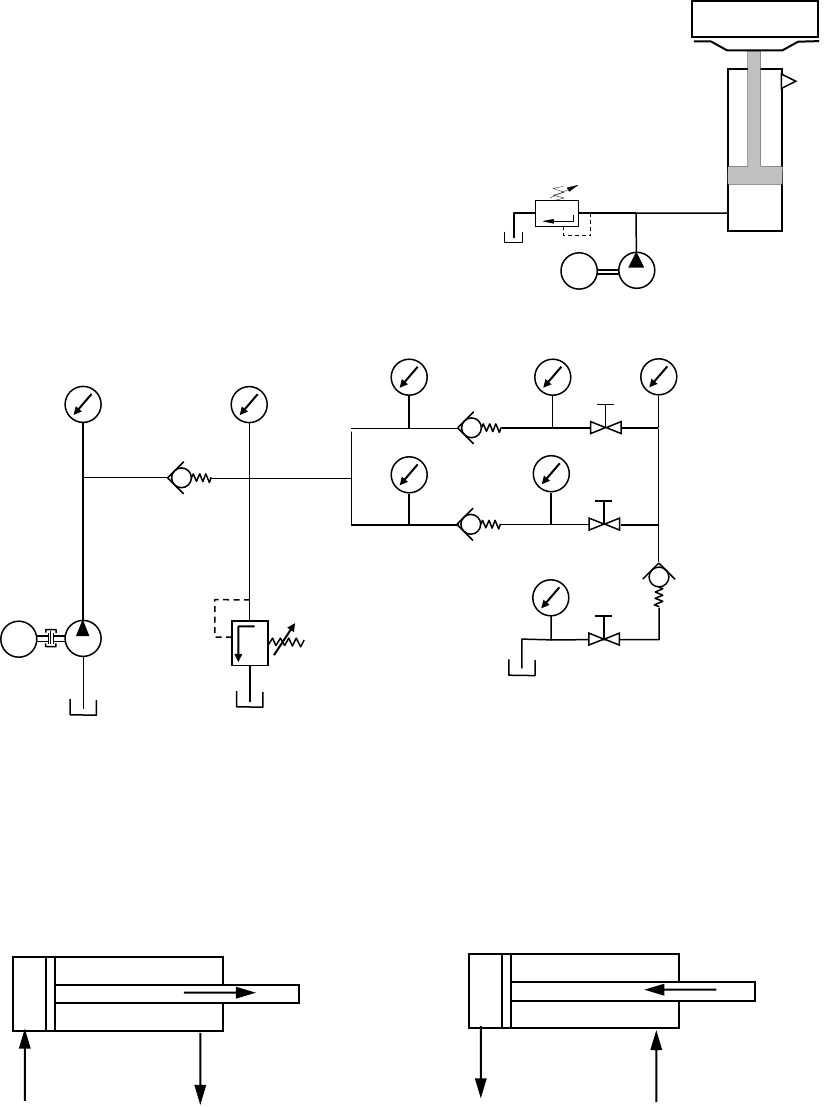

9) Em sistemas hidráulicos comerciais, as bombas suportam pressão máxima de 210bar.
Verifique se a bomba do circuito abaixo suportaria a pressão imposta pelo sistema.

10) Qual deve ser a vazão da bomba do circuito ao lado
se o curso da haste é de 1 metro e ela deve elevar as
cargas em um minuto?
11) Que carga pode elevar um cilindro se a pressão de
trabalho é 30bar e o diâmetro de seu êmbolo é de
40mm?
12) Determine as pressões nos manômetros abaixo
supondo (a) registro III fechado e o outros abertos;
(b) suponha agora os registros I e III abertos e o II
fechado; (c) suponha os registros II e III abertos e o
I fechado.

13) Calcule a vazão mínima de uma bomba, para que ela avance um cilindro 32-20-200 para
que ele complete seu curso em 5 segundos.
Nota: um cilindro é especificado pelo diâmetro do êmbolo, da haste e curso, em milímetros.
14) Caso a vazão da bomba seja superior à requerida pelo cilindro, como se controla então sua
velocidade?
15) Calcule a vazão induzida de avanço e de retorno de um cilindro,sabendo que a vazão da
bomba é de 30LPM, a Apistão=30cm2 e Aanular=18cm2, como mostra a figura abaixo.
E
8 bar
D
A
5 bar
M
7 bar 60 bar
C
F
H
15 bar
G
B
III
II
I
Q=20LPM
Qbomba Qia Qbomba Qir


Exercício 01
Um cilindro de dupla ação tem a função de abrir e fechar a porta de uma caldeira e deverá ser
controlado por uma válvula direcional com retorno por mola , sendo que , no acionamento
promove-se o avanço , no desacionamento, o retorno . Projetar o circuito hidráulico para o
dispositivo descrito acima


 Porta de Caldeira


Exercício 02

Um Atuador comanda a operação de descarga de um silo para armazenagem. Deve-se
poder comandar a abertura e o fechamento da porta do silo, sabendo-se que o produto
armazenado pode fluir em maior ou menor quantidade , em função da posição do cilindro
que controla a abertura.
Projetar o esquema de comando hidráulico para o dispositivo descrito acima .


 Silo






























Exercício 03

Um Elevador de carga deverá transportar volumes de grande peso da linha de produção da
plataforma A, para o estoque B ou C . Durante a retirada do material a plataforma deve
ficar hidraulicamente fixada
Projetar o esquema de comando hidráulico para o dispositivo descrito.

 Elevador


























Exercício 04

Numa morsa são fixadas peças de diferentes materiais para posterior furação. A pressão de
fixação deverá ser regulada em função do material da peça.
Projetar o circuito hidráulico para o dispositivo descrito acima .


 Morsa Hidráulica
































Exercício 05

Em um forno para tratamento térmico ,, o movimento de abertura e fechamento da porta é
realizado por meio de um cilindro de dupla ação . A Abertura da porta deve ser em velocidade
normal e o fechamento , executado lentamente , de forma a não promover impacto durante o
processo.
Projetar o esquema de comando hidráulico para o dispositivo descrito acima.


Forno de Tratamento Térmico

Exercício 06

Uma retífica tem o movimento da mesa realizado por um cilindro hidráulico. No
processo não poderá existir alteração de velocidade em função da resistência
oferecida pela peça no momento da usinagem . Por este motivo , as velocidades de
avanço e retorno deverão ser compensadas quanto a pressão .
Projetar o esquema de comando hidráulico para o dispositivo descrito acima.


 Retífica






























Exercício 07

Em um dispositivo, um cilindro de dupla ação está acoplado a uma esteira para executar o
transporte de carga de uma plataforma à outra. A esteira é comandada por um motor
hidráulico que gira em sentido único . Os movimentos se dão através de uma válvula 4/2
vias, sendo que o motor funcionará somente quando o cilindro estiver totalmente
avançado.
Projetar o esquema de comando hidráulico para o dispositivo descrito acima .


 Plataforma Automática


























Gabarito:
01) A = 314,16 cm2
02) A = 141,4 cm2
03) P = 40 bar
04) D = 225,6 mm
05) A haste avança com uma Força Resultante de 5000kgf
06) A velocidade de um aturador é determinada pela vazão e pela Área; a força é determinada
pela Pressão e pela Área
07) A equação da continuidade trata da conservação de massa, ou seja, o somatório das
vazões que entram é igual ao somatório das vazões que saem.
08) A equação de Bernoulli é uma equação que trata da conservação de energia.
09) P=282,9bar. A bomba não suporta.
10) Q=0,7LPM
11) F=377kgf
12)
Caso1: registro III fechado PA=65bar, PB=PC=PD=PE=PF=PG=60 e PH=0bar
Caso 2: registros I e III abertos: PA=20bar, PB=PC=PF=PG=15bar; PD=PE=7bar e PH=0bar
Caso 3: registros II e III abertos: PA=27bar, PB=PC=PF=PD=22bar; PG=PE=7bar e PH=0bar
13) Q=1,93LPM
14) A velocidade de avanço da haste será controlada inserindo-se uma válvula redutora de
fluxo no circuito, na conexão de avanço do cilindro.
15) Qia=18LPM e Qir=50LPM
