Universidade Federal do Rio Grande do Sul
Campus Litoral Norte
Departamento Interdisciplinar


DIL01162 – Laboratório de Conversão de Energia e Máquinas Elétricas
2024/1
Laboratório 6 – Ensaios em transformadores
Ensaio a vazio e em curto-circuito para a determinação dos parâmetros do circuito
equivalente de transformadores monofásicos
1. Objetivo
Realizar ensaios para a determinação dos parâmetros do circuito equivalente de
transformadores monofásicos. Identificar relação entre grandezas na composição do
circuito elétrico equivalente de transformadores reais.
2. Base teórica
O comportamento de um transformador real, para operação com frequências da
ordem de 60 Hz, pode ser modelado por meio de um circuito elétrico equivalente,
conforme mostrado na Figura 1. Cada elemento deste modelo representa um
fenômeno físico que ocorre no transformador.

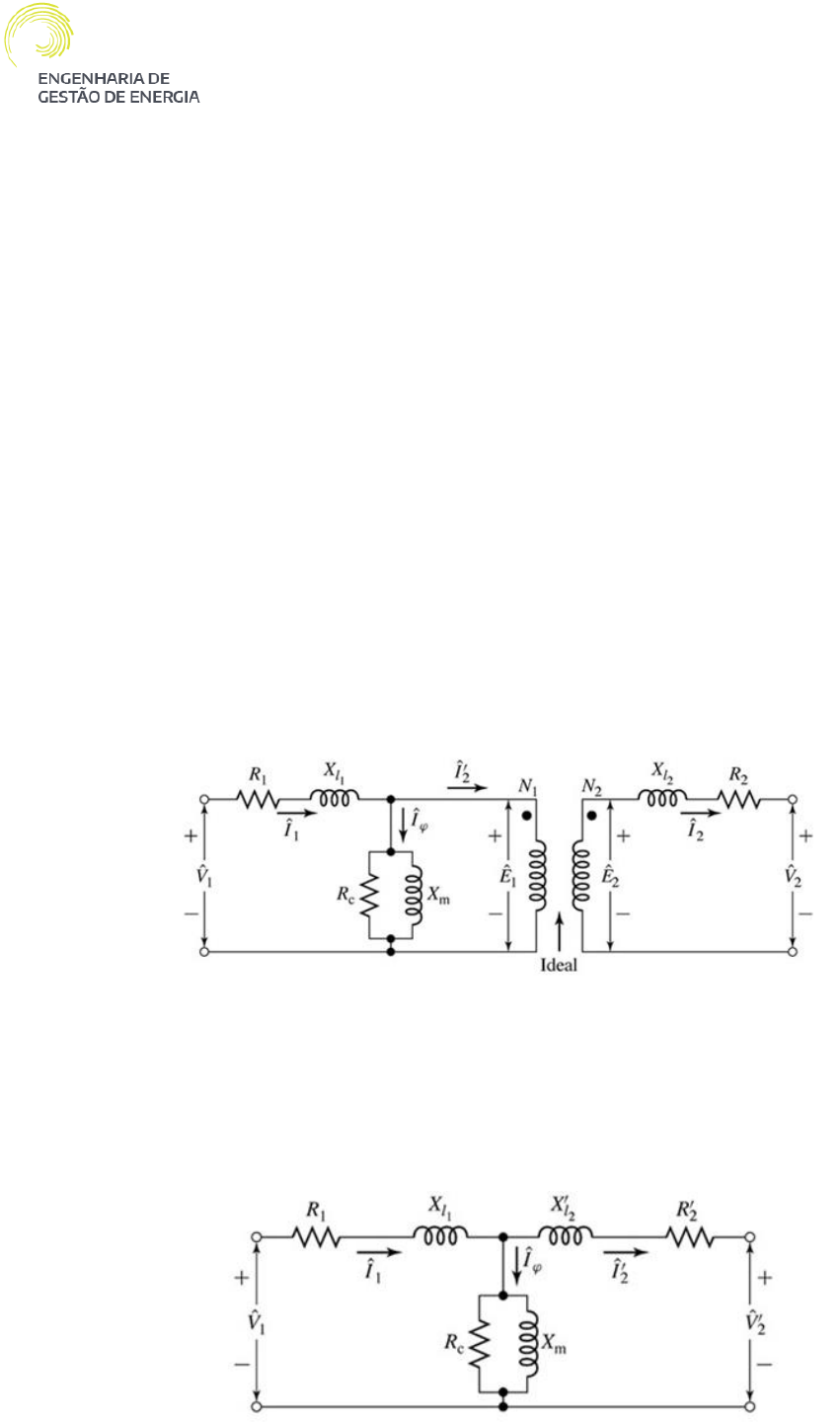

Figura 1: Modelo equivalente de um transformador monofásico.
O transformador mostrado na Figura acima é um transformador ideal com relação de
transformação 1:a, onde “a” é a relação do número de espiras, isto é, a = N2/N1. Este
transformador pode ser suprimido do modelo se as impedâncias forem refletidas do
secundário para o primário, como mostrado na Figura 2, onde R2’ e Xl2’ representam
a resistência R2 e a reatância Xl2 refletidas para o lado primário.

Figura 2: Modelo equivalente do transformador monofásico com as impedâncias do
secundário refletido ao primário.

Universidade Federal do Rio Grande do Sul
Campus Litoral Norte
Departamento Interdisciplinar


A partir do modelo mostrado nas figuras anteriores é possível determinar as
características de desempenho de transformadores como rendimento, regulação de
tensão, defasamento angular, dentre outros. Os elementos do modelo podem ser
obtidos por meio de dois ensaios denominados ensaio a vazio e ensaio de curto
circuito.
3. Equipamentos utilizados
Os ensaios serão realizados utilizando os seguintes equipamentos e dispositivos
ilustrados na Figura 3:
• Multímetro digital
• Alicate volt amperímetro
• Wattímetro digital
• Varivolt
• Transformador monofásico 220V/127:12V 400VA
• Cabos de conexão

Multímetro digital
Minipa ET-2082C
Alicate volt amperímetro
T-RMS VA-901
Wattímetro Digital
Politerm POL-64


Varivolt
0-250V AC
Transformador monofásico
220V/127:12V 400VA
Figura 3: Equipamentos e dispositivos utilizados nos experimentos.

Universidade Federal do Rio Grande do Sul
Campus Litoral Norte
Departamento Interdisciplinar


4. Experimento

Os experimentos que serão realizados envolvem altas tensões e
correntes. Deve-se ter muito cuidado na execução dos mesmos.
Realizar o experimento sob supervisão e verificar atentamente as
conexões antes da energização.
4.1 Ensaio a vazio
O ensaio a vazio ou circuito aberto, consiste em aplicar a tensão nominal em um dos
enrolamentos do transformador enquanto o outro enrolamento está aberto. Por
conveniência, geralmente alimenta-se o enrolamento de baixa tensão
independentemente se o transformador será utilizado como elevador ou rebaixador
de tensão.
As grandezas elétricas que devem ser medidas durante o ensaio a vazio são: tensão
eficaz aplicada no primário (Vca), corrente eficaz no primário (Ica), e potência ativa
dissipada (Pca), conforme mostra o diagrama esquemático da Figura 4.

Figura 4: Diagrama esquemático do ensaio a vazio de transformador monofásico.
Com base no modelo da figura acima, pode-se observar que a corrente no secundário
é nula neste ensaio. Além disso, de forma geral tem-se que a impedância equivalente
do ramo de excitação (Rc // Xm) é muito maior que a impedância série (R1 + X1) e que
Rc >> R1 e Xm >> X1. Assim, no ensaio a vazio, as impedâncias série podem ser
desprezadas e as do ramo de excitação podem ser determinadas. A resistência do
ramo de excitação pode ser determinada por:
ca
ca
c
P
V
R
2
=

Consequentemente, a impedância de magnetização Zϕ pode ser determinada por:
ca
ca
I
V
Z =


Universidade Federal do Rio Grande do Sul
Campus Litoral Norte
Departamento Interdisciplinar


A reatância de magnetização Xm = ωLm pode ser finalmente estimada:
22
11
1






−








=
c
m
RZ
X


4.1 Ensaio de curto-circuito
O ensaio de curto-circuito consiste em aplicar a corrente nominal em um dos
enrolamentos do transformador enquanto o outro enrolamento é curto-circuitado.
Por conveniência, geralmente alimenta-se o enrolamento de alta tensão,
independentemente se o transformador será utilizado como elevador ou rebaixador
de tensão.
As grandezas elétricas que devem ser medidas durante o ensaio de curto-circuito são:
tensão eficaz aplicada no primário (Vcc), corrente eficaz no primário (Icc), e potência
ativa dissipada (Pcc), conforme mostra o diagrama esquemático da Figura 5.

Figura 5: Diagrama esquemático do ensaio de curto-circuito em transformador monofásico.
Considerando o que já foi discutido com relação a ordem de grandeza das
impedâncias do modelo, ou seja, que as impedâncias do ramo de excitação são de
forma geral muito maiores que as impedâncias série, pode-se inferir que no ensaio
de curto-circuito as impedância do ramo de excitação podem ser desprezadas e as
impedâncias série podem ser determinadas. Portanto, com base na análise do circuito
da Figura 2 e da Figura 5 é possível verificar que:
2
cc
cc
cceq
I
P
RR ==

É importante observar que no ensaio de curto-circuito obtém-se a resistência
equivalente (Req), que é igual à soma de R1 com R2 refletido para o lado primário.
Como R1 e R2 representam as resistências ôhmicas dos enrolamentos primário e
secundário, respectivamente, estes também podem ser medidos diretamente.

Universidade Federal do Rio Grande do Sul
Campus Litoral Norte
Departamento Interdisciplinar


Para obter R1 e R2 separadamente a partir do ensaio, de forma geral utiliza-se a
aproximação R1 = R2’= 0,5Req.

Consequentemente:
cc
cc
cceq
I
V
ZZ ==

E por fim:
22
cccccceq RZXX −==

De forma análoga às resistências, determina-se por meio do ensaio de curto-circuito
a reatância equivalente, Xeq, que é dada pela soma de Xl1 com Xl2 refletida para o
primário. Entretanto, não existe uma forma simples de determinar Xl1 e Xl2
independentemente. Uma boa aproximação pode ser considerar que Xl1 = Xl2’= 0,5Xeq.
5. Descrição do experimento
Atentar para as conexões:
• Do transformador: fios azuis (12 V), fios preto e vermelho (220 V)
• Do wattímetro: o primário do transformador deve ser ligado na conexão de
carga do wattímetro

1. Monte o circuito mostrado na Fig. 6 para realizar o ensaio a vazio do
transformador monofásico para medir tensão, corrente e potência ativa. A
instrumentação deve ser feita no lado de BT (12 V).


Universidade Federal do Rio Grande do Sul
Campus Litoral Norte
Departamento Interdisciplinar


Figura 6: Esquemático de ligação para ao ensaio em circuito-aberto.
IMPORTANTE: Antes de energizar o experimento, certifique-se que a tensão de saída
do Varivolt esteja ajustada para 0 V.
2. Ligue a bancada; em seguida ajuste a tensão do primário do transformador em
teste para o seu valor nominal (12 V). Fazer a leitura dos valores indicados e
preencher a Tabela 1 do relatório.
3. Reduzir a tensão do Varivolt para 0 V.
4. Desligue a bancada e monte o circuito mostrado na Figura 7 para realizar o
ensaio de curto-circuito de um transformador monofásico para medir tensão,
corrente e potência ativa. A instrumentação deve ser feita no lado de AT (220
V) e o curto-circuito no lado de BT (12V).

Figura 7: Esquemático de ligação para ao ensaio de curto- circuito.
5. Determinar a corrente nominal de saída transformador com base em suas
especificações. Anotar o valor no relatório.
alno
alno
albo
V
S
I
min
min
min =

IMPORTANTE: Devido ao alto valor obtido, por questões de segurança recomenda-se
que a mesmaseja medida com o alicate amperímetro.
IMPORTANTE: Utilizar condutor para realizar o curto-circuito com bitola adequada,
exemplo: 6 mm2
IMPORTANTE: Antes de energizar o experimento, certifique-se que a tensão de saída
do Varivolt esteja ajustada para 0 V.

Universidade Federal do Rio Grande do Sul
Campus Litoral Norte
Departamento Interdisciplinar


6. Ligue a bancada. Aumente lentamente a tensão do primário até que a corrente
do secundário seja a corrente nominal. Fazer a leitura dos valores indicados e
preencher a Tabela 2 do relatório.
7. Reduzir a tensão do Varivolt para 0 V e desligar a bancada.

Universidade Federal do Rio Grande do Sul
Campus Litoral Norte
Departamento Interdisciplinar


DIL01162 – Laboratório de Conversão de Energia e Máquinas Elétricas
2024/1
Laboratório 6 – Ensaios em transformadores
Ensaio a vazio e em curto-circuito e determinação dos parâmetros do circuito
equivalente de transformadores monofásicos

Integrantes do grupo:_____________________________
1. Relatório
Este relatório pode ser entregue na próxima aula.
1.1 Preencher a tabela com os valores das medições do ensaio a vazio
Descrição Valor
Tensão eficaz do primário (V)
Corrente eficaz do primário (A)
Potência ativa média medida no primário (W)
Fator de potência
1.2 Preencher a tabela com os valores das medições do ensaio em curto-circuito
Descrição Valor
Tensão eficaz do primário (V)
Corrente eficaz do primário (A)
Potência ativa média medida no primário (W)
Fator de potência



Universidade Federal do Rio Grande do Sul
Campus Litoral Norte
Departamento Interdisciplinar


1.3 Com base nos resultados obtidos nas Tabelas 1 e 2, determinar:
a) o circuito equivalente T do transformador monofásico referido ao lado de AT.
Apresente o circuito do modelo equivalente e os valores calculados.
a) o circuito equivalente L do transformador monofásico referido ao lado de AT.
Apresente o circuito do modelo equivalente e os valores calculados.
1.4 Com base nos valores do fator de potência determinados o que podemos concluir
em relação a carga de um transformador?
