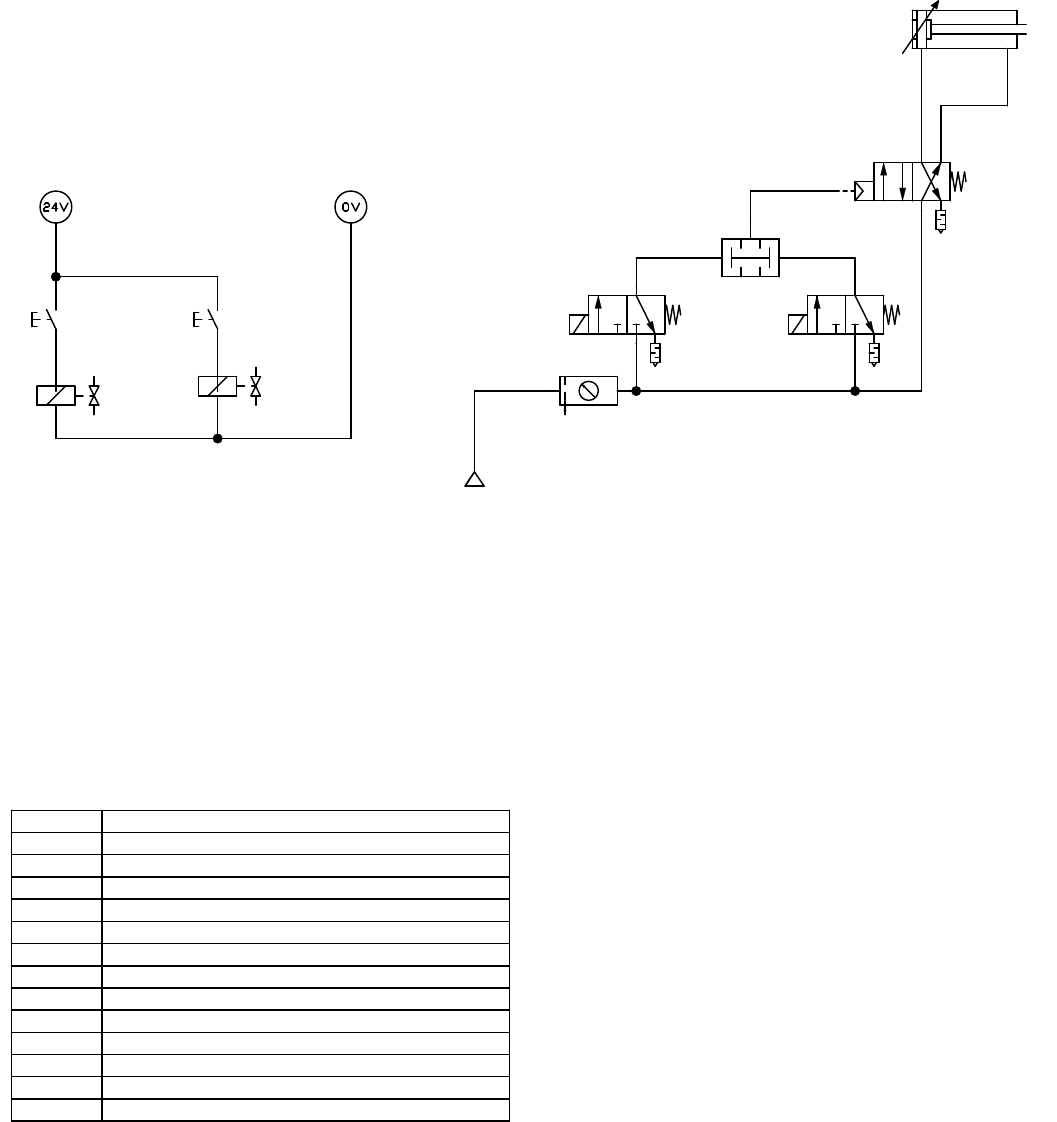

Exercício 14 - Dispositivo de Cortar Chapas Eletropneumático A figura abaixo representa um dispositivo para cortar chapas. O avanço do atuador de dupla ação deve ser feito de dois pontos simultâneos diferentes, e após o deslocamento da chapa ela será cortada. Ao desacionar um dos botões, o atuador irá retornar rapidamente. Elaborar o circuito pneumático e relacionar os componentes a serem utilizados. Exercício 14 - Dispositivo de Cortar Chapas Eletropneumático Prof. Sinésio Gomes 03/03/2017 1 1 2 4 2 1 3 F=0 2 1 3 EV1 2 1 3 EV2 EV1 EV2 Designação Descrição do componente Alimentação de ar comprimido Unidade de conservação de ar, representação simplificada Válvula de simultaneidade Válvula de 4/2 vias Cilindro de dupla ação Válvula de 3/2 vias Válvula de 3/2 vias Botão de acionamento (NA) Botão de acionamento (NA) EV1 Solenóide da válvula EV2 Solenóide da válvula Conexão elétrica 0V (ladder) Conexão elétrica 24V (ladder) 1 2 Alunos Carimbo
