Lista de exercícios – Fluxo de carga radial Varredura

Exercícios

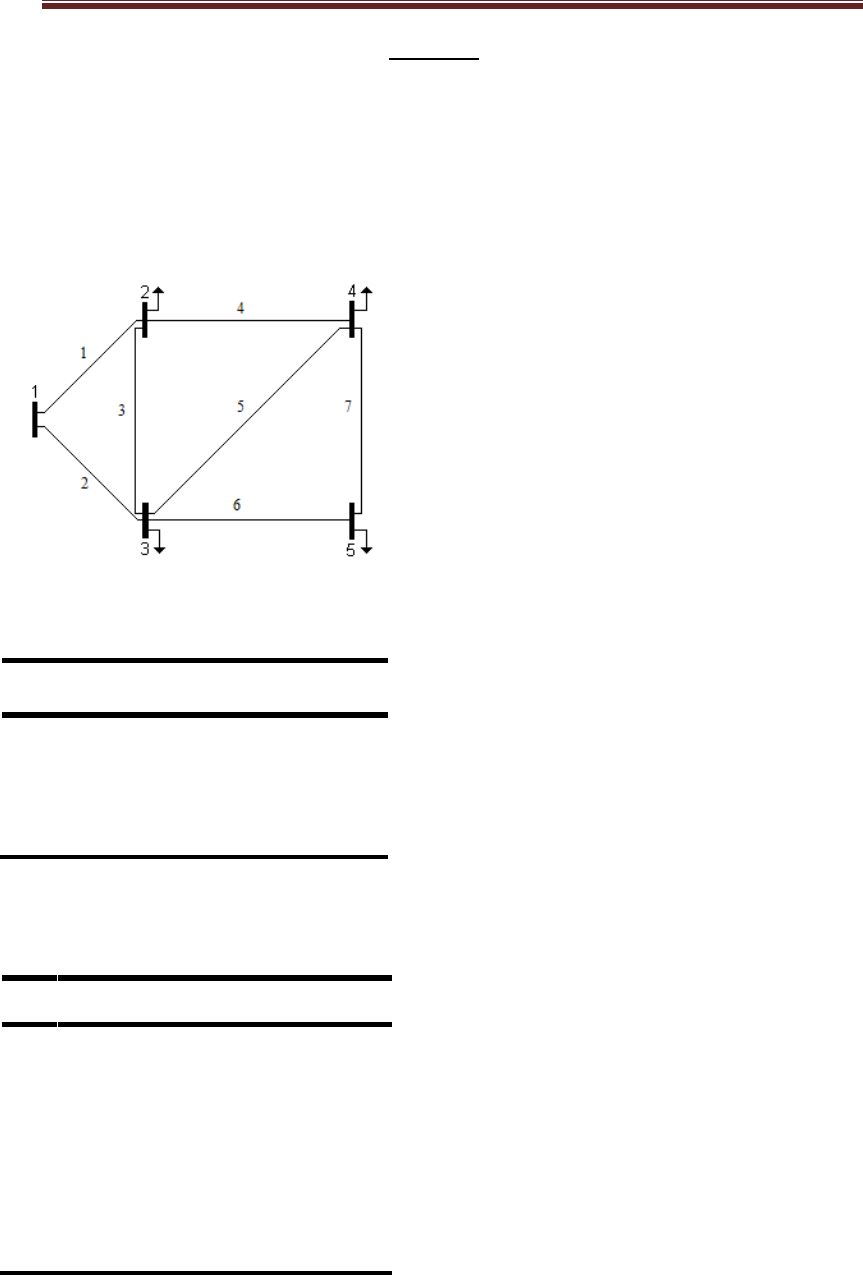

1) Abaixo é dado um sistema de distribuição de 5 barras juntamente com seus dados de barra
e linha. Todas as 21 configurações radiais possíveis para este sistema são apresentadas logo a
seguir. Para cada uma destas configurações radiais, calcule o fluxo de carga pelo método de
varredura. Identifique a configuração que apresenta o menor valor de perdas ativas.


Tabela A1 - Dados de barra do sistema de 5 barras
Barra Potência Ativa (pu) Potencia reativa (pu)
1 0 0
2 1,28 1,28
3 0,32 0,16
4 1,60 0,80
5 0,74 0,37



Tabela A2 - Dados de linha do sistema de 5 barras
Linha Barra inicial Barra final R(pu) X(pu)
1 1 2 0,0066 0,0033
2 1 3 0,0016 0,0006
3 2 3 0,0003 0,0002
4 2 4 0,0051 0,0005
5 3 4 0,0005 0,0005
6 3 5 0,0027 0,0012
7 4 5 0,0033 0,0015


A barra 1 é a subestação e o valor da tensão de referência é pujV 0,005,11  .
ε = 0,0001.

Lista de exercícios – Fluxo de carga radial Varredura




1)

2)

3)

4)

5)

6)

7)

8)

9)

10)

11)

12)

13)

14)

15)

16)

17)

18)

19)

20)

21)
