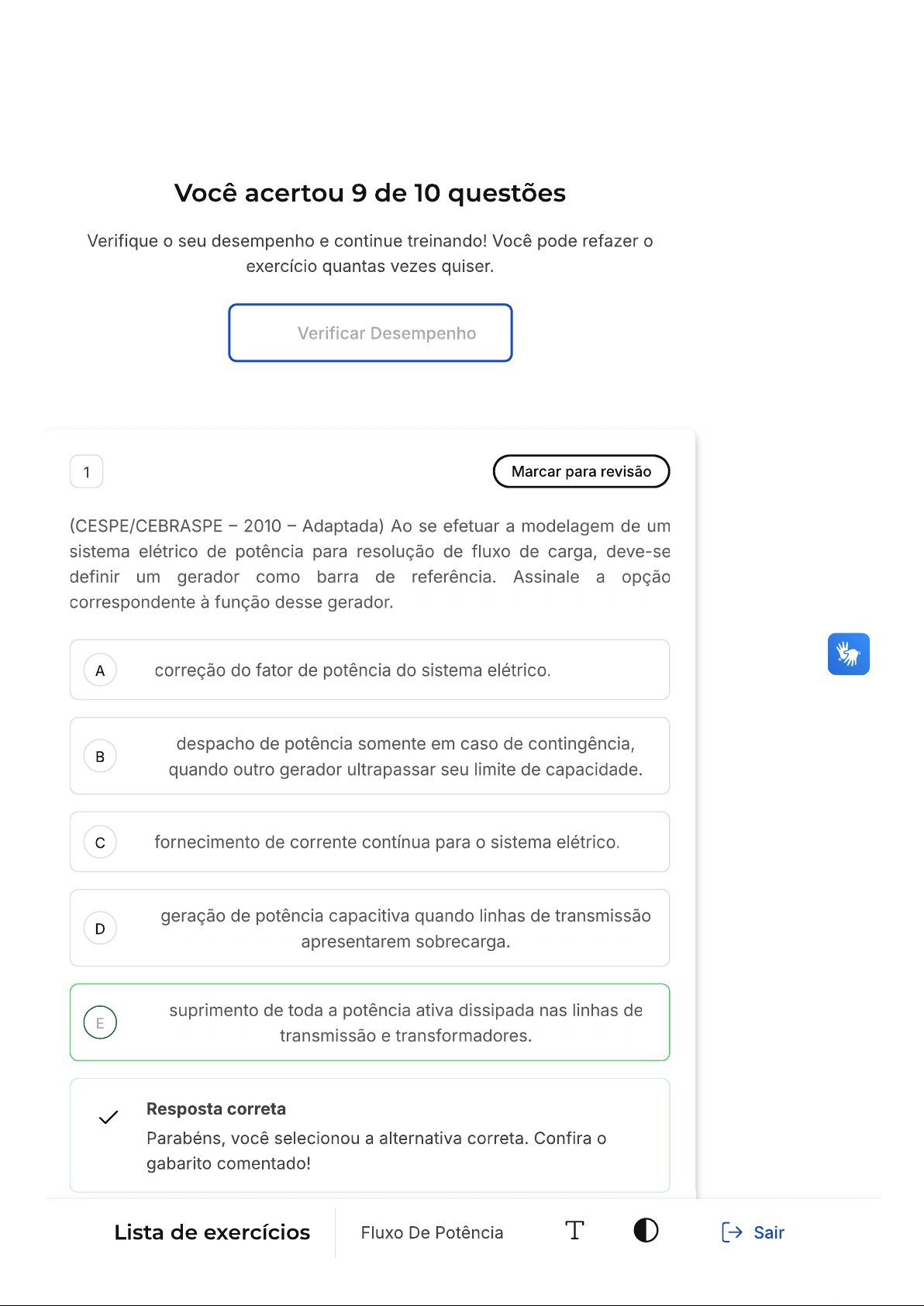

Você acertou 9 de 10 questões Verifique seu desempenho e continue treinando! Você pode refazer exercício quantas vezes quiser. Verificar Desempenho 1 Marcar para revisão (CESPE/CEBRASPE - 2010 Adaptada) Ao se efetuar a modelagem de um sistema elétrico de potência para resolução de fluxo de carga, deve-se definir um gerador como barra de referência. Assinale a opção correspondente à função desse gerador. A correção do fator de potência do sistema elétrico. despacho de potência somente em caso de contingência, quando outro gerador ultrapassar seu limite de capacidade. c fornecimento de corrente contínua para o sistema elétrico. geração de potência capacitiva quando linhas de transmissão D apresentarem sobrecarga. suprimento de toda a potência ativa dissipada nas linhas de E transmissão e transformadores. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Lista de exercícios Fluxo De Potência T SairA barra de referência, ou barra de folga, é utilizada para contabilizar as perdas do sistema que não são modeladas nas equações de formulação básica do problema de fluxo de potência. de Questão 2 10 1 2 3 4 5 2 Marcar para revisão 6 7 8 9 10 uso de métodos para a resolução do problema de fluxo de potênica é Corretas (9) fortemente encorajado. Sobre os métodos de solução para problema de Incorretas (1) fluxo de potência é correto afirmar que: Em branco método de Newton é recomendado apenas para sistemas de A distribuição em função da relação x/r das linhas de transmissão. fluxo de potência linearizado é uma aproximação suficientemente precisa para sistemas em alta tensão. Na formulação não-linear do problema de fluxo de potência c não é possível calcular as perdas da transmissão. Os métodos de Gauss-Jacobi e Gauss-Seidel são D considerados rápidos pois utilizam poucas iterações para convergência. No método de Newton, as variáveis são atualizadas a partir de E derivadas das potências ativa e reativa em relação à tensão das barras. X Resposta incorreta A alternativa correta é a letra B. Confira gabarito comentado! Gabarito Comentado A solução do fluxo de potência a partir da modelagem linear é útil na análise do ponto de operação de sistemas de alta tensão, em que não há grandes variações na magnitude das tensões entre barras.3 Marcar para revisão (VUVESP 2012 Adaptada) Uma fonte de tensão monofásica ideal é conectada a um ramal de distribuição que alimenta uma carga. Essa fonte possui tensão terminal de 1004 Marcar para revisão (FEPESE 2011 Adaptada) A análise do fluxo de potência é fundamental para o entendimento da variação na magnitude das tensões entre as barras. Analise as afirmativas abaixo sobre a formulação do problema de fluxo de potência (Load Flow). I. Uma barra onde esteja instalado um gerador síncrono pode ser classificada como barra PQ. II. Uma barra sem gerador síncrono e sem carga pode ser classificada apenas como barra PQ. III. Uma barra onde esteja instalado um compensador síncrono pode ser classificada como barra de folga. IV. Uma barra apenas com carga (sem gerador) pode ser classificada como barra PV. 5. ângulo especificado para a barra de folga deve ser necessariamente de zero grau. Está correto que se afirma em: A apenas II. apenas I e II. c apenas e III. D apenas IV e V. E apenas I, II, III, IV e V. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito ComentadoCaso gerador síncrono não esteja fornecendo potência ativa, ou seja, funcionando como compensador, a barra será do tipo PQ. Uma barra sem gerador ou carga é denominada barra de passagem, sendo um tipo de barra PQ. 5 Marcar para revisão (FEPESE 2011 Adaptada) A figura representa uma linha de transmissão pertencente a um sistema elétrico em anel, na qual a resolução do fluxo de carga (load flow) mostrou os valores em pu na base de 50 MVA e 138 kV. A [pu] Fonte: CELESC FEPESE 2011 Engenharia Elétrica. Com base nos dados apresentados, analise as afirmativas abaixo: I. Na resolução do Load Flow, a resistência da linha de transmissão foi desconsiderada. II. A diferença nos valores de potência no início e final da linha é devido aos módulos das tensões das barras serem iguais. III. A capacitância da linha de transmissão foi considerada e gera 4 MVAr. IV. A potência ativa flui da barra A para a barra porque campo girante equivalente da barra A está na frente do campo girante equivalente da barra B. V. A potência consumida na linha de transmissão foi de 0,5 j4 [MVA]. Está correto o que se afirma em: A apenas III apenas IV. c apenas II, III e IV.D apenas III, IV e V. E apenas I, II, III, IV e V. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado A potência ativa flui da barra A para a barra pois, de acordo com a formulação do fluxo de potência, essa flui da barra de maior ângulo para a barra de menor ângulo. 6 Marcar para revisão (CESGRANRIO 2010 Adaptada) Considere um sistema elétrico de potência hipotético, representado por três barras conectadas entre si por três linhas de transmissão curta, conforme a figura abaixo (Concurso: Banca: Cesgranrio, 2010, Analista de Pesquisa Energética- Transmissão de Energia). 1 2 3 Fonte: EPE CESGRANRIO 2010 Analista de Pesquisa Energética Transmissão de Energia. Para esse sistema, são fornecidos os dados de barras na tabela a seguir. Barra P Q V 0 1 1.0 0,0 2 -0,1 -0,2 3 -0,2 ---- 0,95 P: Potência Ativa Líquida Injetada Q: Potência Reativa Líquida Injetada V: Módulo da Tensão Nodal : Ângulo da Tensão Nodal Empregando-se a formulação básica do problema do fluxo de carga não linear, número de barras PQ, PV e ve desse sistema é, respectivamente:A c D E Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Inicialmente, é importante ressaltar que, em qualquer situação, apenas uma barra é definida como A tabela fornece informações de potência ativa e reativa especificadas para a barra 2, que sugere uma barra PQ, e fornece a potência ativa e módulo da tensão na barra 3, o que sugere uma barra PV. 7 Marcar para revisão Em um sistema elétrico predomina-se uso de motores trifásicos de indução. Após um estudo de qualidade de energia, verificou-se que o fator de potência da instalação era 0,8. Para melhorar esse indicador, uma solução viável é: A Aumentar consumo de reativos pelos motores. B Instalar capacitores em paralelo com sistema. c Trocar os motores por novos de menor potência.D Instalar reatores em série com sistema. Alterar horário de operação para momentos de baixa demanda E no sistema. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Com uma predominância de motores de indução, baixo fator de potência é relativo ao excesso de consumo de potência reativa indutiva do sistema. A solução mais viável é a instalação de capacitores em paralelo que injetam reativos, aliviando sistema. 8 Marcar para revisão (CESGRANRIO 2010 Adaptada) A potência da energia transmitida pelas linhas de energia depende de alguns fatores. No que se refere ao cálculo do fluxo de potência analise as afirmativas a seguir. fluxo de potência ativa nas linhas de transmissão está fortemente relacionado com a defasagem angular da tensão entre as barras do sistema. No processo de cálculo do fluxo de potência, uma barra do tipo PV deve ser convertida em uma barra do tipo PQ, caso a potência reativa necessária para manter nível de tensão dessa barra exceda sua capacidade de injeção de potência reativa. III Sempre que a tensão em uma barra do tipo PQ atingir 1,0 p.u, a mesma deve ser convertida em uma barra do tipo PV. IV A potência injetada na barra de referência pode ser calculada sem a necessidade de um processo iterativo, considerando um valor aproximado das perdas elétricas no sistema. Está correto que se afirma em:A Apenas I e Apenas e IV c Apenas I, e IV. D Apenas I, III e IV. E Apenas II, III e IV. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado No fluxo de potência não-linear há um forte acoplamento entre potência ativa e abertura angular das barras. É possível converter uma barra do tipo PV em uma barra PQ quando a potência reativa injetada não pode manter o nível de tensão fixo. 9 Marcar para revisão (IBFC EBSERH 2020 Adaptada) Em estudos de fluxo de potência é necessário realizar a identificação dos tipos de barra do sistema de acordo com os parâmetros identificados para cada barra como potência ativa, reativa, magnitude da tensão, ângulo da tensão. Sobre os tipos de barras que um sistema elétrico de potência pode possuir, assinale a afirmação correta.As barras de carga, ou barras PQ, não possuem geração e as quantidades de potência ativa (P), potência reativa (Q) e A magnitude da tensão são conhecidas, devendo-se determinar apenas ângulo da tensão da barra. As barras de tensão controlada, ou barra PV, são barras em que o ângulo da tensão e a potência ativa (P) são quantidades conhecidas, e sempre devem possuir um gerador conectado a elas. As barras de carga, ou barras PQ, possuem quantidades de potência ativa (P) e reativa (Q) conhecidas, e deve-se c determinar a magnitude e ângulo da tensão para essas barras. A barra de referência, ou barra slack, fornece a referência angular para sistema, porém não se conhece e não se atribui D valor para a magnitude de tensão dessa barra, que deve ser calculada no fluxo de potência. As barras de tensão controlada, ou barras PV, geralmente são barras de geração, em que se conhece as quantidades de E potência reativa (Q), a magnitude da tensão e o ângulo da tensão, devendo-se calcular na solução do fluxo de potência apenas a quantidade de potência ativa (P). Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Para as barras de carga, denominadas do tipo PQ, são conhecidas as potências ativa e reativa, sendo necessário a determinação das variáveis magnitude e fase da tensão. 10 Marcar para revisão (VUNESP - 2012 Adaptada) circuito ilustrado abaixo representa uma rede elétrica (Concurso: Prefeitura de São Paulo, Banca: VUNESP, 2012,Engenharia Elétrica). Fonte: Prefeitura de São Paulo - VUNESP 2012 - Engenharia Elétrica. Selecione a alternativa que apresenta corretamente a matriz de admitância nodais da rede elétrica em questão. j12 j10 j2 A -j10 j21 -j10 [S]. i2 j10 -j13 j12 j10 j2 j10 -j21 j10 [S]. j2 j10 -j13 j12 j10 j2 c j10 -j20 j10 [S]. j2 j10 -j13 -j12 j10 j2 D -j10 j20 -j10 [S] j2 j10 -j12 j12 j10 j2 E -j10 j20 -j10 [S] j2 j10 j12 Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Calculando inicialmente as admitância entre as barras do sistema e entre as barras e a referência, tem-se:= j0,1 1 = j10 As admitância próprias das barras são: A matriz de admitância será, portanto: -j12 j10 j2 -j21 j10 j10 -j13 j10 j2 [S]
