Relatório de Ensaio LAB/RE 1845B

CLIENTE: IBRAP – Indústria Brasileira de Alumínio e Plástico S/A.

ENDEREÇO: Rodovia Genésio Mazon, Km 5 – São Pedro
CEP: 88840-000 – Urussanga/SC

CONTATO: (48) 3441-2185

NATUREZA DO TRABALHO:

• Determinação da permeabilidade ao ar;
• Determinação da estanqueidade à água;
• Determinação da resistência às cargas uniformemente distribuídas;
• Comportamento sob ações repetidas de abertura e fechamento;
• Resistência ao esforço horizontal com um canto imobilizado;
• Resistência ao esforço horizontal com dois cantos imobilizados;
• Resistência à flexão.

REFERÊNCIA: Programa Setorial da Qualidade de Portas e Janelas de Correr de Alumínio


1. DESCRIÇÃO DA AMOSTRA
Janelas de correr de alumínio, linha UNI, fabricadas pela IBRAP – Indústria Brasileira de
Alumínio e Plástico S/A., com 2 (duas) folhas móveis de vidro liso incolor de 3 mm de
espessura. Os perfis apresentam acabamento pintado na cor branca. As janelas possuem
dimensões totais correspondentes a 1200 mm de altura e 1500 mm de largura. As amostras
foram encaminhadas pelo fabricante ao Laboratório TESIS em 23/08/2022, e codificadas
como 1335H/J359. A Figura 1 mostra uma das esquadrias recebidas.

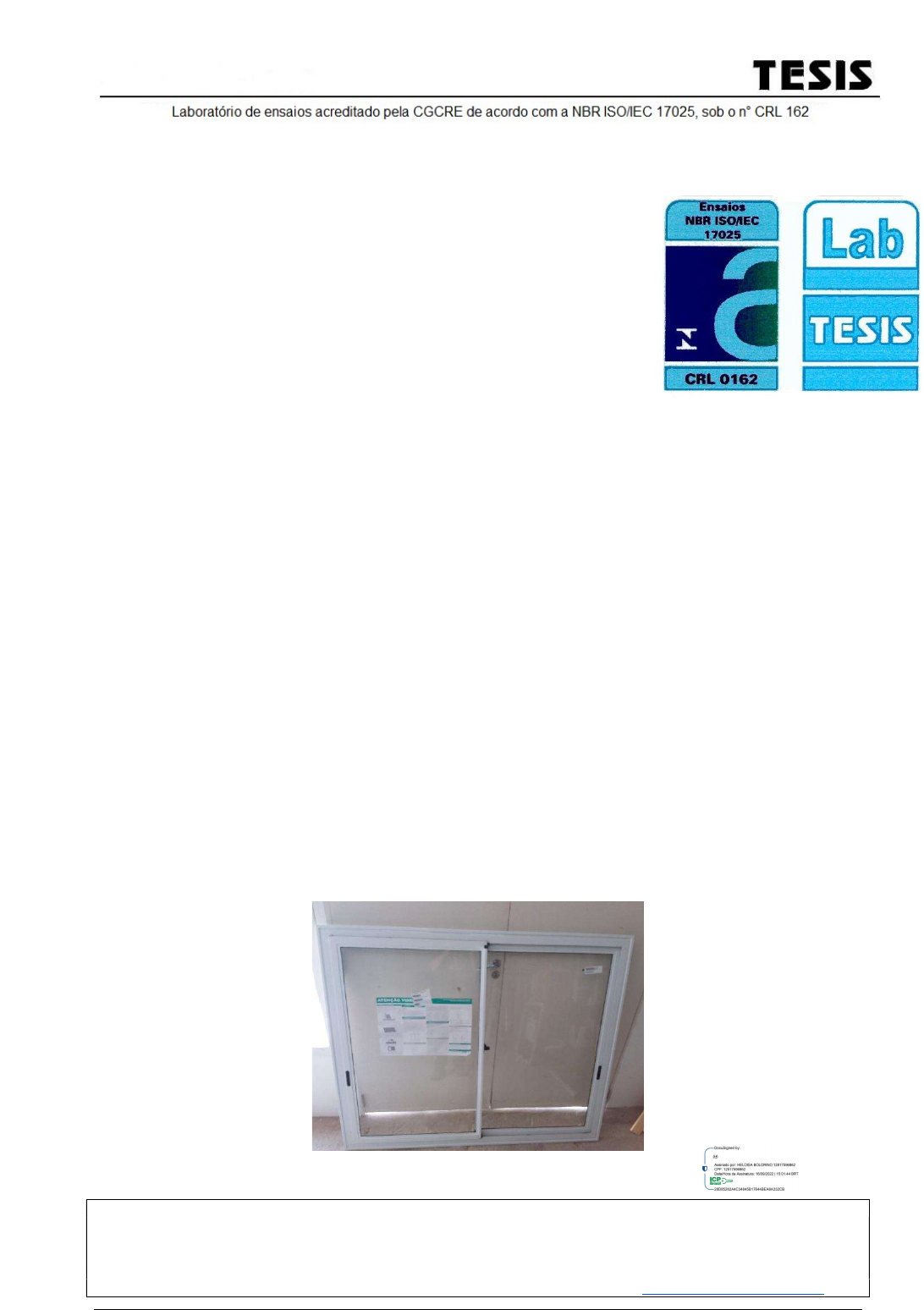

Figura 1 – Amostra recebida.
