Design de UML

Prévia do material em texto

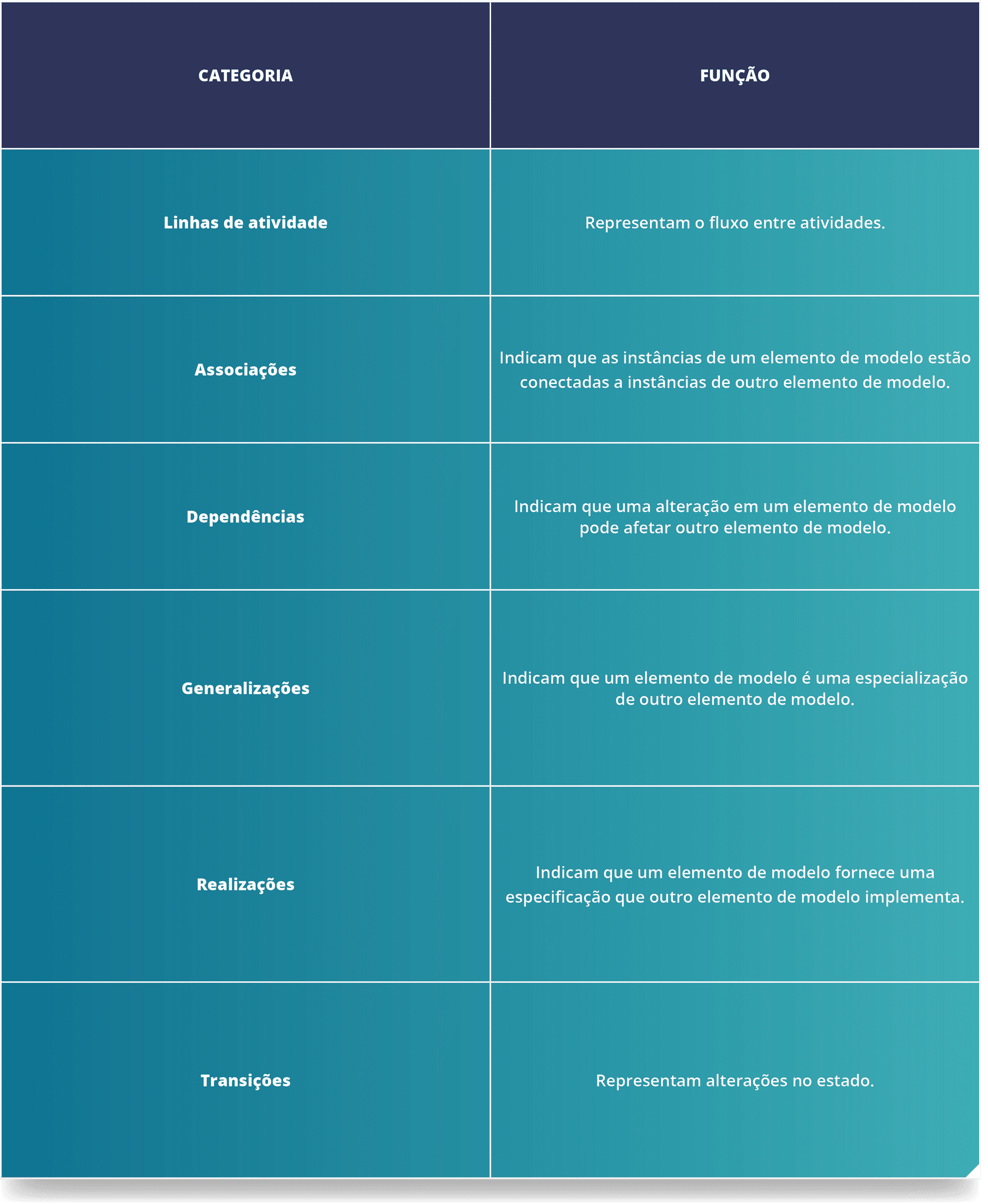

CATEGORIA FUNÇÃO Linhas de atividade Representam fluxo entre atividades. Indicam que as instâncias de um elemento de modelo estão Associações conectadas a instâncias de outro elemento de modelo. Indicam que uma alteração em um elemento de modelo Dependências pode afetar outro elemento de modelo. Indicam que um elemento de modelo é uma especialização Generalizações de outro elemento de modelo. Indicam que um elemento de modelo fornece uma Realizações especificação que outro elemento de modelo implementa. Transições Representam alterações no estado.
