Aula 2 0 Conceitos Gerais sobre Pontes

Prévia do material em texto

Pontes
Conceitos Gerais:
Ponte Rodo‐Ferroviária
Pontes em viga: Secções transversais do tabuleiro
Conceitos Gerais:
Vão a vencer Solução estrutural
Até 150m Pontes em Pórtico construidas pelo método dos
avançõs sucessivos (metodo das consólas)

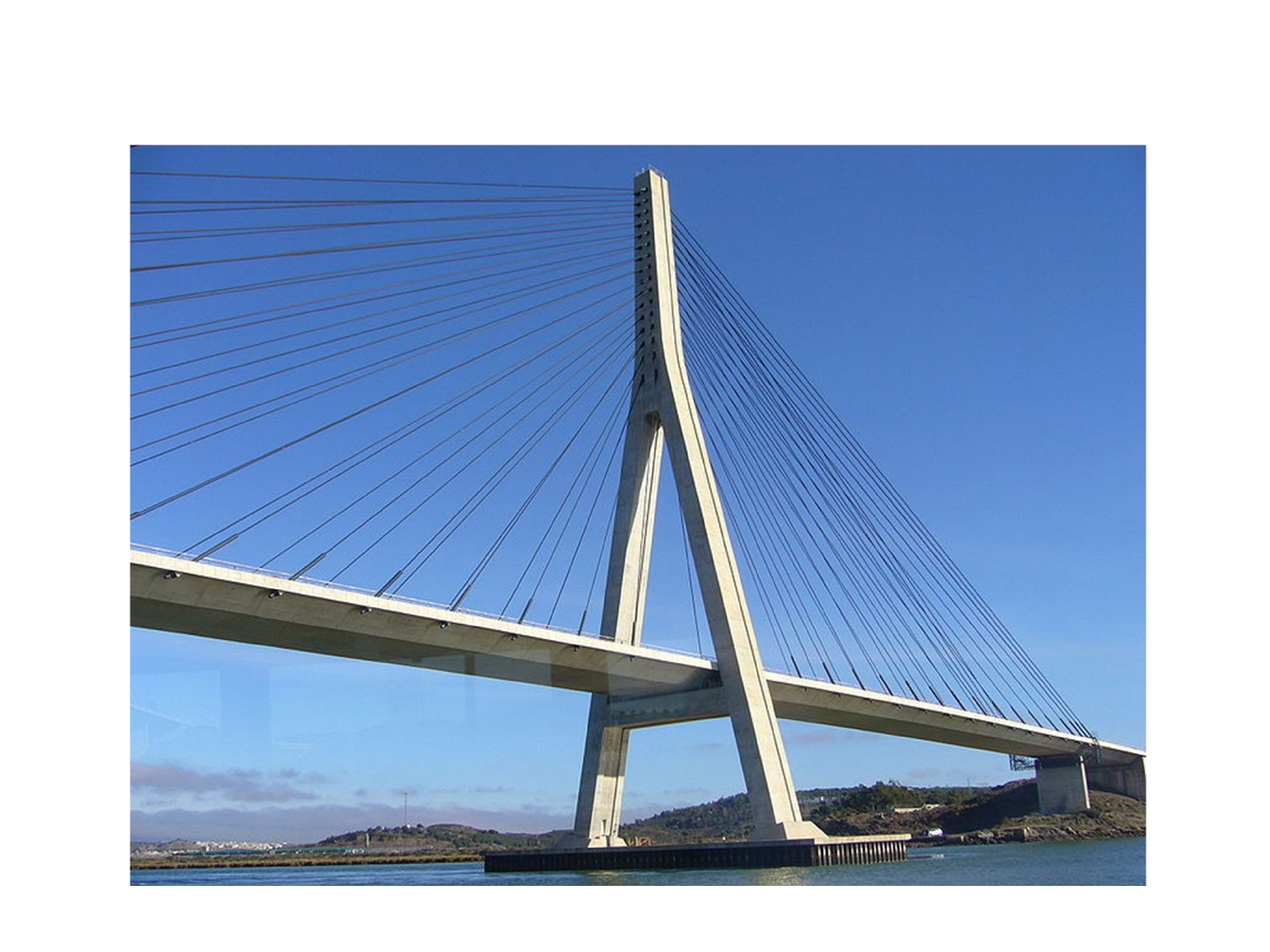

150m a 500m Ponte de tirantes
> 500m Pontes suspensas
Escolha da Solução Estrutural
Conceitos Gerais:
Gabarito
Gabarito:
≥ 5.0 m  – Via inferior rodoviária
≥ 7.25m – Via inferior ferroviária
Conceitos Gerais:
Elementos da superestrutura e infraestrutura:
Conceitos Gerais:
Elementos da superestrutura e infraestrutura:
Encontro
Guarda‐corpos
Pilar
Pontes em Viga contínua:
• Presença de aparelho de apoios
• Secções maiores
• Pilares robustos
Lancil
Junta de dilatação
Junta de dilatação
Conceitos Gerais:
Elementos da superestrutura e infraestrutura:
Pontes em Viga contínua:
Pilar
Capitél
É a extremidade superior do Pilar,
cuja função é transmitir os esfôrços
para o fuste, que é parte do Pilar
entre a base e o capitel.
CapitélLongarinas
Carlingas
Contraventamentos
Conceitos Gerais:
Elementos da superestrutura e infraestrutura:
Capitéis
Capitél
Tabuleiro Vigado
Aparelhos de apoios
Conceitos Gerais:
Elementos da superestrutura e infraestrutura:
Pontes em Pórtico:
(Montantes verticais)
• Ausência de aparelho de apoios
• Secções reduzidas
• Pilares esbeltos: laminados
Conceitos Gerais:
Elementos da superestrutura e infraestrutura:
Pontes em Pórtico:
(Montantes inclinados)
Conceitos Gerais:
Elementos da superestrutura e infraestrutura:
Passeio
Separador central
(Muro NewJersey)
Conceitos Gerais:
Elementos de construção: Viga de Lançamento
Conceitos Gerais:
Elementos de construção:
Comprimento da aduela
2 a 6m
Conceitos Gerais:
Elementos de construção:
Nariz de lançamento
1. Obras com gabarito
elevado;
2. Travessia em rios ou vales
profundos; obras com
grande extensão;
3. Vãos de até 50 metros
para evitar a execução de
pilares provisórios
Recomenda‐se:
Conceitos Gerais:
Elementos de construção:
Eliminação do escoramento; Redução da quantidade de cofragens; redução de
mão de obra; rápida execução da superestrutura; industrialização da construção.
Vantagens:
Parâmetros de definição da secção transversal de tabuleiros:
Transporte de elementos para a obra
Grua de grande tonelagem
Considerações:
Peso das vigas/secções
Comprimento das vigas
Estudar o percurso até a obra
Capacidade de carga dos camiões e da grua
Camiões
Transporte de elementos para a obra
Transporte por via marítima
Considerações:
Peso das vigas/secções
Comprimento das vigas
Estudar o percurso até a obra
Capacidade de carga das embarcações e da
grua
Condicionantes para a construção de Pontes
Geológico ‐ Geotécnico
1ª Fase: Componente de prospecção geral
‐ objectivo obter um corte geológico local
2ª Fase: Componente de prospecção complementar
‐ objectivo fazer sondagens nos locais de implantação dos pilares e encontros
Topográficos
Levantamentos:  Escalas correntes 111000 a 11500
Para obras pequenas 11100
Hidráulicas
Dados:
‐ Caudais
‐ Velocidade da corrente em periodo de cheia
‐ Nível máximo de cheia
