Sistemas Térmicos de Refrigeração – Prova 1 – INTEGRAL
Universidade Federal de São João Del Rei – UFSJ
Prof. Ricardo Luiz Labozetto

Nome: ________________________________________________ Matr.: __________

Data: _____ / _____ / _____

1. Em qual dos itens abaixo existem combinações de propriedades que não definem o
estado de líquido resfriado: (0,333 ponto)
( ) entalpia e entropia;
( ) entalpia e temperatura;
( ) pressão e título;
( ) pressão e temperatura;
( ) entropia e temperatura.

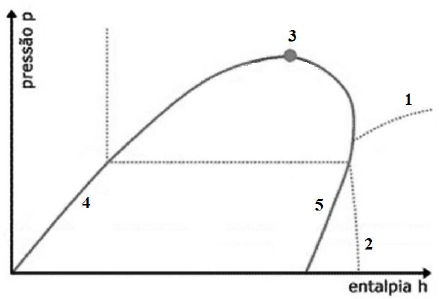

2. Considerando o gráfico abaixo, relacione os números: (0,333 ponto)
( ) vapor saturado;
( ) temperatura constante;
( ) líquido saturado;
( ) volume específico constante;
( ) ponto crítico.



3. Com relação a um ciclo de compressão de vapor, diga se as afirmações abaixo são
falsas ou verdadeiras: (0,333 ponto cada item)
( ) uma redução na temperatura de condensação resulta em uma redução do COP;
( ) uma redução na temperatura de evaporação resulta em uma redução do COP;
( ) quanto maior a temperatura do fluido superaquecido menor será o COP.
( ) quanto menor a temperatura do fluido subresfriado menor será o COP;








Roger Fernandes de Paula 140850109
12 03 2021
X
4
3
5
2
1
V
F
V
F
4. Com relação ao ciclo de absorção, diga se as afirmações abaixo são falsas ou
verdadeiras: (0,333 ponto cada item)
( ) é necessário que se retire calor do absorvedor para que a absorção da amônia
continue acontecendo pela solução fraca que vem do gerador;
( ) se um ciclo de absorção for usado em um sistema em cascata, o primeiro terá seis
trocas de calor com o meio exterior;
( ) esse ciclo economiza energia porque o compressor comprime vapor
superaquecido;
( ) o gerador, absorvedor, bomba e uma válvula de expansão equivalem ao
compressor de um ciclo de compressão de vapor.



Considerando o gráfico mostrado acima assinale o item correto nas questões 5, 6, 7 e 8:
5. Qual a concentração da solução no estado de líquido saturado (na temperatura do
ponto E)? (0,333 ponto)
( ) 0 ( ) 0,2 ( ) 0,15 ( ) 0,30 ( ) 0,80 ( ) 1

6. Qual a concentração da solução quando esta se apresenta como vapor superaquecido?
(0,333 ponto)
( ) 0 ( ) 0,2 ( ) 0,15 ( ) 0,30 ( ) 0,80 ( ) 1

7. Qual a porcentagem de água encontrada no ponto 4? (0,333 ponto)
( ) 0 ( ) 0,2 ( ) 0,15 ( ) 0,30 ( ) 0,80 ( ) 1

8. Qual a concentração de amônia da solução como líquido subresfriado? (0,333 ponto)
( ) 0 ( ) 0,2 ( ) 0,15 ( ) 0,30 ( ) 0,80 ( ) 1

9. A figura abaixo mostra um sistema de refrigeração por compressão de vapor em dois
estágios que usa amônia como fluido de trabalho. O sistema utiliza um trocador de calor
V
F
F
V
X
X
X
X
de contato direto para promover o inter-resfriamento. O evaporador tem uma capacidade
frigorífica de 30 TR (105,5 kW) e produz vapor saturado a Co07,29 na sua saída. No
primeiro estágio de compressão, o refrigerante é comprimido adiabaticamente até 550
kPa, que é a pressão no trocador de calor de contato direto. O vapor saturado a 550 kPa
entra no compressor de segundo estágio e é comprimido adiabaticamente até 1800 kPa.
A eficiência isentrópica de cada compressor nos estágios é de 85%. Não existe queda de
pressão apreciável à medida que o refrigerante escoa pelos trocadores de calor. O
líquido saturado entra em cada uma das válvulas de expansão. Determine:
a) a potência de acionamento de cada compressor nos estágios, em HP; (1,0 ponto)
b) a razão entre as vazões mássicas 13 / mm  ; (1,0 ponto)
c) o coeficiente de desempenho; (1,0 ponto)
d) esboce gráfico pressão versus entalpia do ciclo. (1,0 ponto)


Ponto h (kJ/kg) s (kJ/kg.K)
1
2
3
4
5
6
7
8






kPaMPabar 2101,01 

HPkW 34,11 
