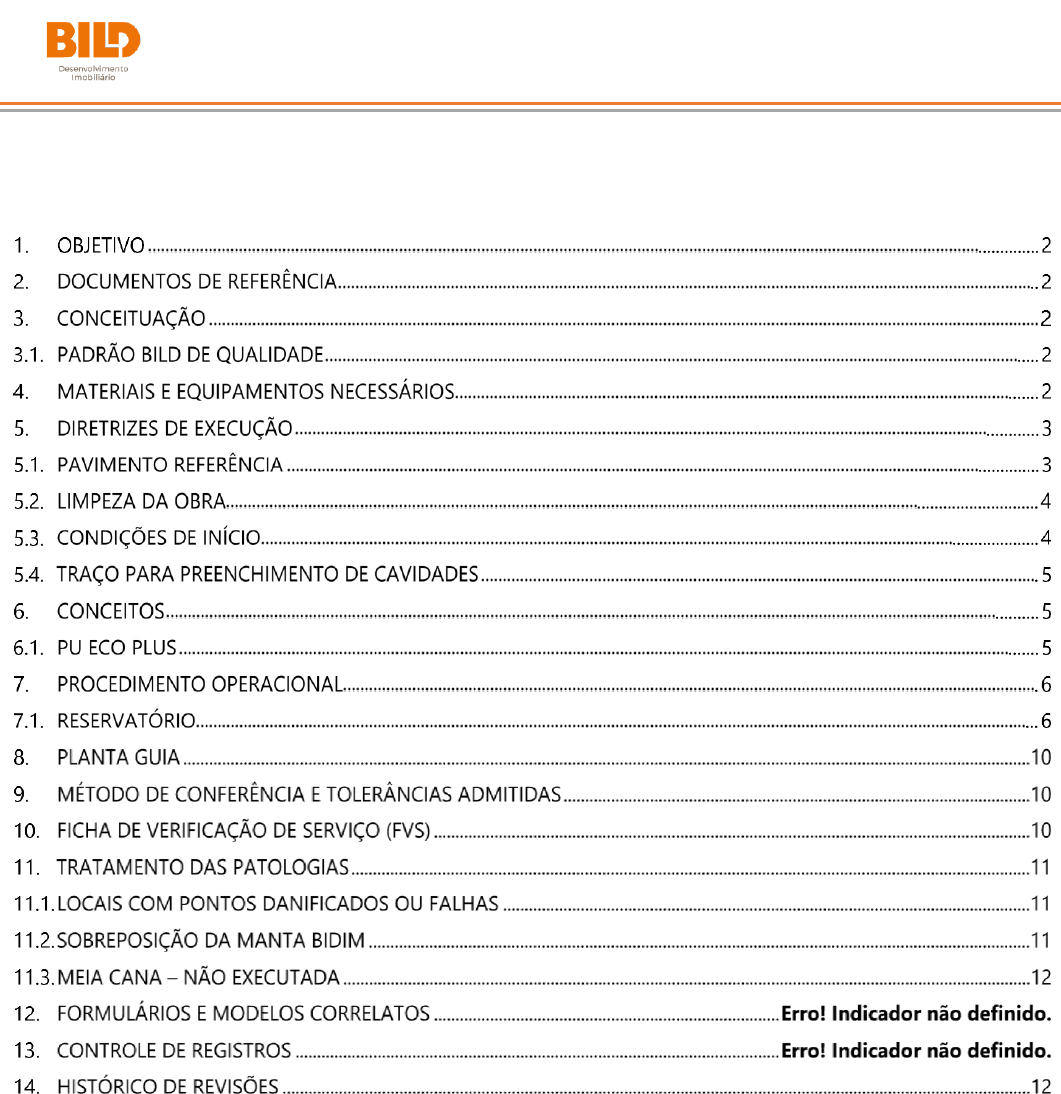

<p>SISTEMA DE GESTÃO DA QUALIDADE – ESPECIFICAÇÃO TÉCNICA</p><p>IMPERMEABILIZAÇÃO – RESERVATÓRIO SUPERIOR</p><p>IDENTIFICAÇÃO/ REVISÃO FOLHA</p><p>ET.B.04–2.00</p><p>01/04/2020</p><p>1 / 12</p><p>Elaborado por: Revisado e aprovado por:</p><p>BOPE Gestor da Qualidade</p><p>SISTEMA DE GESTÃO DA QUALIDADE – ESPECIFICAÇÃO TÉCNICA</p><p>IMPERMEABILIZAÇÃO – RESERVATÓRIO SUPERIOR</p><p>IDENTIFICAÇÃO/ REVISÃO FOLHA</p><p>ET.B.04–2.00</p><p>01/04/2020</p><p>2 / 12</p><p>OBJETIVO</p><p>Definir o Padrão Bild de Qualidade para a execução de impermeabilização e estabelecer as condições, os</p><p>Procedimentos operacionais e os métodos de conferência para atingi-lo e eventuais correções de acordo com</p><p>o GUIA.B.23 - Pavimento referência execução de serviço</p><p>Orientar a compra de materiais e contratação dos serviços necessários para a execução da impermeabilização.</p><p>DOCUMENTOS DE REFERÊNCIA</p><p>• Projetos de Impermeabilização e seus respectivos cadernos</p><p>• ABNT - NBR 9754 – Execução de Impermeabilização</p><p>• ABNT - NBR 9575 – Impermeabilização - Seleção e projeto</p><p>• ABNT – NBR 15575 – Norma de Desempenho</p><p>• Projetos de hidráulica</p><p>CONCEITUAÇÃO</p><p>3.1. Padrão Bild de Qualidade</p><p>É o conjunto de condições e características mínimas exigidas para o recebimento final pela engenharia Bild</p><p>de um determinado serviço executado.</p><p>Essas condições e características mínimas provêm de:</p><p>a) Exigências e satisfação dos nossos Clientes</p><p>b) Conhecimento adquirido:</p><p>• Melhores práticas</p><p>• Eliminação de patologias</p><p>• Melhoria contínua dos processos e qualidade do produto</p><p>c) Redução de custo e prazo</p><p>d) Incremento de qualidade e sensação de segurança</p><p>MATERIAIS E EQUIPAMENTOS NECESSÁRIOS</p><p>RESPONSABILIDADES BILD</p><p>Instrumentos</p><p>de medida e</p><p>conferência</p><p>* Trena Metálica</p><p>Execução</p><p>*</p><p>*</p><p>*</p><p>*</p><p>Grout</p><p>Adesivo PVA</p><p>Fita Adesiva</p><p>Argamassa colante</p><p>*</p><p>Areia Média</p><p>* Cimento CP II - E 32/ CP II - Z 32 / Cimento CP III</p><p>* Selante PU para tratamento de fissuras</p><p>SISTEMA DE GESTÃO DA QUALIDADE – ESPECIFICAÇÃO TÉCNICA</p><p>IMPERMEABILIZAÇÃO – RESERVATÓRIO SUPERIOR</p><p>IDENTIFICAÇÃO/ REVISÃO FOLHA</p><p>ET.B.04–2.00</p><p>01/04/2020</p><p>3 / 12</p><p>RESPONSABILIDADES FORNECEDOR</p><p>Instrumentos</p><p>de medida e</p><p>conferência</p><p>* Trena metálica</p><p>Execução</p><p>* PU ECO PLUS</p><p>*</p><p>Tinta à base de epóxi (100% sólidos) com espessura mínima de</p><p>300 micrômetros.</p><p>*</p><p>Tinta à base de epóxi (100% sólidos) com espessura mínima de</p><p>300 micrômetros.</p><p>* Colher de pedreiro</p><p>* Escova de cerda metálica</p><p>* Rolo de lã</p><p>* Manta Bidim Branca</p><p>* Selante Pu para vedação das tubulações</p><p>* Vassoura de Piaçava</p><p>* Lanterna ou lâmpada</p><p>* Misturador elétrico</p><p>* Brocha</p><p>* Masseira plástica</p><p>* Aspirador industrial</p><p>DIRETRIZES DE EXECUÇÃO</p><p>5.1. PAVIMENTO REFERÊNCIA</p><p>Para todas as etapas iniciadas no reservatório, deverá ser realizada a validação destas etapas, conforme</p><p>padrão normativo GUIA.B.23 Pavimento referência de execução de serviço. O objetivo é compatibilizar</p><p>os projetos e definir as características mínimas exigíveis para o serviço atingir o Padrão BILD de Qualidade.</p><p>O reservatório a validação acontecerá em 3 etapas, conforme descrito na planilha F.QLD.B.16 - Validação</p><p>de Pavimento Referência:</p><p>1º ETAPA</p><p>• Após realizado o teste de carga + o preparo da superfície e pintura do teto</p><p>2º ETAPA</p><p>SISTEMA DE GESTÃO DA QUALIDADE – ESPECIFICAÇÃO TÉCNICA</p><p>IMPERMEABILIZAÇÃO – RESERVATÓRIO SUPERIOR</p><p>IDENTIFICAÇÃO/ REVISÃO FOLHA</p><p>ET.B.04–2.00</p><p>01/04/2020</p><p>4 / 12</p><p>• Após a instalação da manta bidim</p><p>3º ETAPA</p><p>• Após a finalização da aplicação do produto.</p><p>Deverão ser verificados:</p><p>• Aderência da execução ao projeto – Quando aplicável</p><p>• Incompatibilidades de projeto e/ou interferência com demais serviços;</p><p>• Oportunidades de melhoria na execução;</p><p>• Atendimento aos critérios estabelecidos em FVS;</p><p>• Substrato sem pontas de madeiras, ferros ou qualquer outro elemento que possa danificar o sistema</p><p>• Verificação da qualidade da pintura do teto especificação da tinta</p><p>• Verificação da meia cana</p><p>• Sobreposição entre mantas</p><p>• Sobreposição da manta vertical sobre horizontal</p><p>• Verificar limite máximo de água</p><p>• Tubulações reforçadas</p><p>• Reforço nos encontros (Piso x Parede e Parede x Parede)</p><p>• Sem falhas de pintura</p><p>• Terminabilidade;</p><p>5.2. LIMPEZA DA OBRA</p><p>O fornecedor é responsável pelo descarte de todos os resíduos gerados durante a execução do serviço,</p><p>seguindo as orientações da equipe de obra BILD.</p><p>O fornecedor deverá manter o local limpo para entrega a equipe BILD, caso contrário pode ser mérito de</p><p>paralização de medição.</p><p>5.3. CONDIÇÕES DE INÍCIO</p><p>• Checar se as instalações (hidráulicas, elétricas e outras) já estão realizadas de forma correta na etapa que</p><p>precede a impermeabilização (conferência dos projetos).</p><p>• Todas fixações como ralos, Tubulações emergentes FINALIZADAS antes da execução da</p><p>impermeabilização;</p><p>• Pontas de ferros cortadas</p><p>• Para toda mistura, deve-se sempre utilizar água limpa, isenta de óleos ou outros materiais contaminantes</p><p>e masseira plástica;</p><p>• Verificar se os produtos para a realização da impermeabilização estão de acordo com o especificado</p><p>para área a ser impermeabilizada.</p><p>• Substrato seco</p><p>• Confirmar se a estrutura está com sua resistência mecânica liberada para a execução das demais etapas</p><p>construtivas;</p><p>SISTEMA DE GESTÃO DA QUALIDADE – ESPECIFICAÇÃO TÉCNICA</p><p>IMPERMEABILIZAÇÃO – RESERVATÓRIO SUPERIOR</p><p>IDENTIFICAÇÃO/ REVISÃO FOLHA</p><p>ET.B.04–2.00</p><p>01/04/2020</p><p>5 / 12</p><p>5.4. TRAÇO PARA PREENCHIMENTO DE CAVIDADES</p><p>CONCEITOS</p><p>6.1. PU ECO PLUS</p><p>É uma resina impermeabilizante a base de poliuretano vegetal (originado do óleo de mamona), bi-componente (A+B),</p><p>100% sólido (isento de solventes), que forma sobre a superfície na qual foi aplicada uma membrana monolítica, de</p><p>excepcional estabilidade físico-química, elasticidade, impermeabilidade e aderência em materiais porosos como</p><p>concreto e argamassa.</p><p>Não libera vapores tóxicos. Atende a PORTARIA MS 2914 e a NBR 12170 que define os padrões de potabilidade da</p><p>água para consumo humano, podendo ser utilizado sem restrições na impermeabilização de reservatórios de água</p><p>potável ou em contato com produtos alimentícios.</p><p>Além da resina, é utilizada também como parte do sistema a manta bidim.</p><p>6.1.1. PREPARO DO PRODUTO PU ECO PLUS</p><p>1. Os componentes A + B devem ser misturados na proporção de 1:2 (uma parte do componente A + duas partes</p><p>do componente B) em volume respectivamente. Utilizar misturador elétrico</p><p>2. Inicialmente deve-se fazer a mistura de pequenas quantidades – 0,5 litro componente A + 1 litro componente</p><p>B, pois após a mistura, o tempo de trabalho é de 20 minutos, após este prazo a resina entra no ponto de gel</p><p>dificultando a aplicação do material, gerando consequentemente perdas.</p><p>3. As demãos devem ser aplicadas quando a membrana estiver seca ao toque, este tempo varia em torno de duas</p><p>horas, dependendo da temperatura ambiente. O tempo máximo entre demãos é de 04 horas, período este em</p><p>que ocorre a polimerização final (reação total).</p><p>SISTEMA DE GESTÃO DA QUALIDADE – ESPECIFICAÇÃO TÉCNICA</p><p>IMPERMEABILIZAÇÃO – RESERVATÓRIO SUPERIOR</p><p>IDENTIFICAÇÃO/ REVISÃO FOLHA</p><p>ET.B.04–2.00</p><p>01/04/2020</p><p>6 / 12</p><p>4. Caso seja aplicada alguma demão após este período, haverá o comprometimento da aderência de uma camada</p><p>sobre a outra, ocorrendo o descolamento do produto.</p><p>PROCEDIMENTO OPERACIONAL</p><p>7.1. RESERVATÓRIO</p><p>Estruturas elevadas sujeitas à umidade por pressão positiva. Para impermeabilização desta área, um dos sistemas</p><p>homologados é o PU ECO PLUS (3kg/m²) para as paredes e piso e pintura a base de epóxi com 100% sólidos</p><p>específico para reservatório de água potável para o teto.</p><p>IMPORTANTE: A aplicação deve ser feita por aplicadores especializados e com experiência comprovada no</p><p>sistema.</p><p>7.1.1. TRATAMENTO DE FISSURAS</p><p>Para o tratamento de fissuras, deve-se:</p><p>1. Abrir a fissura na proporção 2:1 largura</p><p>: profundidade com Maquita ou abre trincas</p><p>2. Limpar a fissura com escova de cerda metálica.</p><p>3. Inserir no fundo da fissura, a fita adesiva, de forma que que a mesma fique colada apenas no fundo e não nas</p><p>laterais. Aplicar o selante PU até total preenchimento da fissura</p><p>7.1.2. MICRO FLUXO – RESERVATÓRIO SUPERIOR</p><p>SISTEMA DE GESTÃO DA QUALIDADE – ESPECIFICAÇÃO TÉCNICA</p><p>IMPERMEABILIZAÇÃO – RESERVATÓRIO SUPERIOR</p><p>IDENTIFICAÇÃO/ REVISÃO FOLHA</p><p>ET.B.04–2.00</p><p>01/04/2020</p><p>7 / 12</p><p>No pontos de maior tensão, que são os</p><p>encontros Piso/Parede, Parede/Parede e</p><p>quinas, deve ser realizada a meia cana,</p><p>acrescentando massa nestes locais e</p><p>pressionando com um tubo (mínimo 75mm)</p><p>Na face inferior da tampa do reservatório</p><p>aplicar primer a base epoxi + pintura à base</p><p>de epóxi (100% sólidos) específica para</p><p>reservatório de água potável ( espessura</p><p>mínima de 300 micrômetros).</p><p>Preencher locais onde foram retirados ferros</p><p>ou outras porosidades, com argamassa</p><p>(traço 5.4) ou argamassa colante .Tratar</p><p>Bicheiras (conforme Et de estrutura)</p><p>Durante a aplicação, estruturar com faixas</p><p>de manta todas as quinas. Essas faixas</p><p>ficarão coladas sobre o PU ECO PLUS.</p><p>Aplicar uma demão do produtos sobre estas</p><p>faixas de manta.</p><p>Inspeção Aplicação Pu Eco Plus</p><p>Estruturação dos cantos e</p><p>quinas</p><p>Após toda a preparação, e certificar que o</p><p>substrato está isento de umidade.</p><p>Preparar o produto impermeabilizante (ITEM</p><p>6.1.1) e aplicar uma camada sobre a</p><p>superfície das áreas a serem</p><p>impermeabilizadas, incluindo tubulações.</p><p>Antes do início da impermeabilização, deve</p><p>ser realizado teste de carga por 72 horas,</p><p>para a verificação o aparecimento de fissuras</p><p>ou demais falhas na concretagem</p><p>Após realizado o teste de carga, se houver</p><p>fissuras, realizar o tratamento de acordo com</p><p>o item 7.1.1</p><p>Preenchimento de nichos</p><p>e cavidades</p><p>Pintura do Teto Meia cana</p><p>Limpar a base retirando poeira, materiais</p><p>soltos, óleos, pontas de aço, forma etc.</p><p>A superfície deve estar firme, coesa e</p><p>homogênea. Pode-se utilizar aspirador</p><p>industrial.</p><p>Teste de carga Tratamento de fissuras Limpeza</p><p>SISTEMA DE GESTÃO DA QUALIDADE – ESPECIFICAÇÃO TÉCNICA</p><p>IMPERMEABILIZAÇÃO – RESERVATÓRIO SUPERIOR</p><p>IDENTIFICAÇÃO/ REVISÃO FOLHA</p><p>ET.B.04–2.00</p><p>01/04/2020</p><p>8 / 12</p><p>Imediatamente após a estruturação, aplicar a</p><p>manta de poliéster sobre o PU. Eco Plus. Esta</p><p>manta ficará colada no produto aplicado</p><p>anteriormente.</p><p>Após a finalização, a equipe deverá</p><p>inspecionar todo o reservatório, com</p><p>lanterna ou lâmpada, verificando se há</p><p>falhas da aplicação do produto em algum</p><p>local, incluIndo tubulações.</p><p>O reservatório deverá ser carregado de metro</p><p>em metro a cada 12 horas. Este processo deverá</p><p>ser seguido, pois caso hajam falhas, ficará mais</p><p>fácil identificar o local do problema.</p><p>Se houver aplicação do produto para</p><p>correção de alguma falha, aguardar o prazo</p><p>estipulado pelo fabricante para colocação de</p><p>água no rservatório.</p><p>Após a verificação e correções( quando</p><p>necessário), iniciar teste de estanqueidade por</p><p>72 horas (VER PRÓXIMO PASSO)</p><p>Após o prazo estipulado pelo fabricante,</p><p>aplicar sobre toda a manta 1 demão de PU</p><p>Eco Plus com uso de um pincel ou trincha</p><p>para umedecer e estrutura a manta.</p><p>Após o prazo estipulado pelo fabricante,</p><p>aplicar a 2º demão do produto</p><p>ATENÇÃO ATENÇÃO Teste de estanqueidade</p><p>A manta vertical deve sobrepor no mínimo</p><p>10cm da manta horizontal.</p><p>As tubulações também deverão ser</p><p>reforçadas com manta e PU ECO PLUS</p><p>Aplicação 1º demão sobre</p><p>a manta</p><p>Aplicação 2º demão sobre a</p><p>manta</p><p>Inspeção</p><p>Aplicação manta bidim</p><p>SOBREPOSIÇÃO DA MANTA</p><p>BIDIM</p><p>Tratamento das tubulações</p><p>SISTEMA DE GESTÃO DA QUALIDADE – ESPECIFICAÇÃO TÉCNICA</p><p>IMPERMEABILIZAÇÃO – RESERVATÓRIO SUPERIOR</p><p>IDENTIFICAÇÃO/ REVISÃO FOLHA</p><p>ET.B.04–2.00</p><p>01/04/2020</p><p>9 / 12</p><p>7.1.3. DETALHES EXECUTIVOS</p><p>Impermeabilização reservatório (Impersolutions, 2018)</p><p>Para que seja aprovado, as paredes e</p><p>pavimento inferior não devem apresentar</p><p>pontos de umidade ou vazamentos.</p><p>Teste de estanqueidade</p><p>SISTEMA DE GESTÃO DA QUALIDADE – ESPECIFICAÇÃO TÉCNICA</p><p>IMPERMEABILIZAÇÃO – RESERVATÓRIO SUPERIOR</p><p>IDENTIFICAÇÃO/ REVISÃO FOLHA</p><p>ET.B.04–2.00</p><p>01/04/2020</p><p>10 / 12</p><p>PLANTA GUIA</p><p>MÉTODO DE CONFERÊNCIA E TOLERÂNCIAS ADMITIDAS</p><p>FICHA DE VERIFICAÇÃO DE SERVIÇO (FVS)</p><p>SISTEMA DE GESTÃO DA QUALIDADE – ESPECIFICAÇÃO TÉCNICA</p><p>IMPERMEABILIZAÇÃO – RESERVATÓRIO SUPERIOR</p><p>IDENTIFICAÇÃO/ REVISÃO FOLHA</p><p>ET.B.04–2.00</p><p>01/04/2020</p><p>11 / 12</p><p>TRATAMENTO DAS PATOLOGIAS</p><p>11.1. LOCAIS COM PONTOS DANIFICADOS OU FALHAS</p><p>Caso haja ponto em que a impermeabilização foi danificada, ou está falha, a área afetada deverá ser totalmente limpa</p><p>ficando a superfície sem qualquer contaminante. O profissional aplicará mais 2 demãos sobre esta área, sempre</p><p>aguardando, entre uma demão e outra, o prazo estipulado pelo fabricante.</p><p>11.2. SOBREPOSIÇÃO DA MANTA BIDIM</p><p>Sobreposição entre a mantas inferior a 10 cm, deverá ser aplicado uma demão de PU ECO PLUS e em seguida nova</p><p>faixa de manta sobre esta área, de forma que fique 10cm para cada lado, conforme imagens abaixo:</p><p>SISTEMA DE GESTÃO DA QUALIDADE – ESPECIFICAÇÃO TÉCNICA</p><p>IMPERMEABILIZAÇÃO – RESERVATÓRIO SUPERIOR</p><p>IDENTIFICAÇÃO/ REVISÃO FOLHA</p><p>ET.B.04–2.00</p><p>01/04/2020</p><p>12 / 12</p><p>Sobreposição inferior a 10cm Correção com nova faixa de manta</p><p>11.3. MEIA CANA – NÃO EXECUTADA</p><p>A meia cana deve ser executada para aplicação da impermeabilização, pois desta forma irá gerar menos tensão nesses</p><p>pontos, evitando danificar o sistema.</p><p>• Antes da aplicação do produto impermeabilizante, verificar se foi executada a meia cana com raio de 75mm</p><p>(conferir com tubo de PVC 75mm) e as arestas foram arredondadas.</p><p>• Caso a meia cana esteja com raio menor que 7,5cm deverá ser quebrado e refeito.</p><p>HISTÓRICO DE REVISÕES</p><p>Revisão Data Alteração Responsável</p><p>00 01/04/2020</p><p>Emissão inicial - Criação de novo procedimento/Novo sistema de</p><p>impermeabilização</p><p>BOPE</p>
