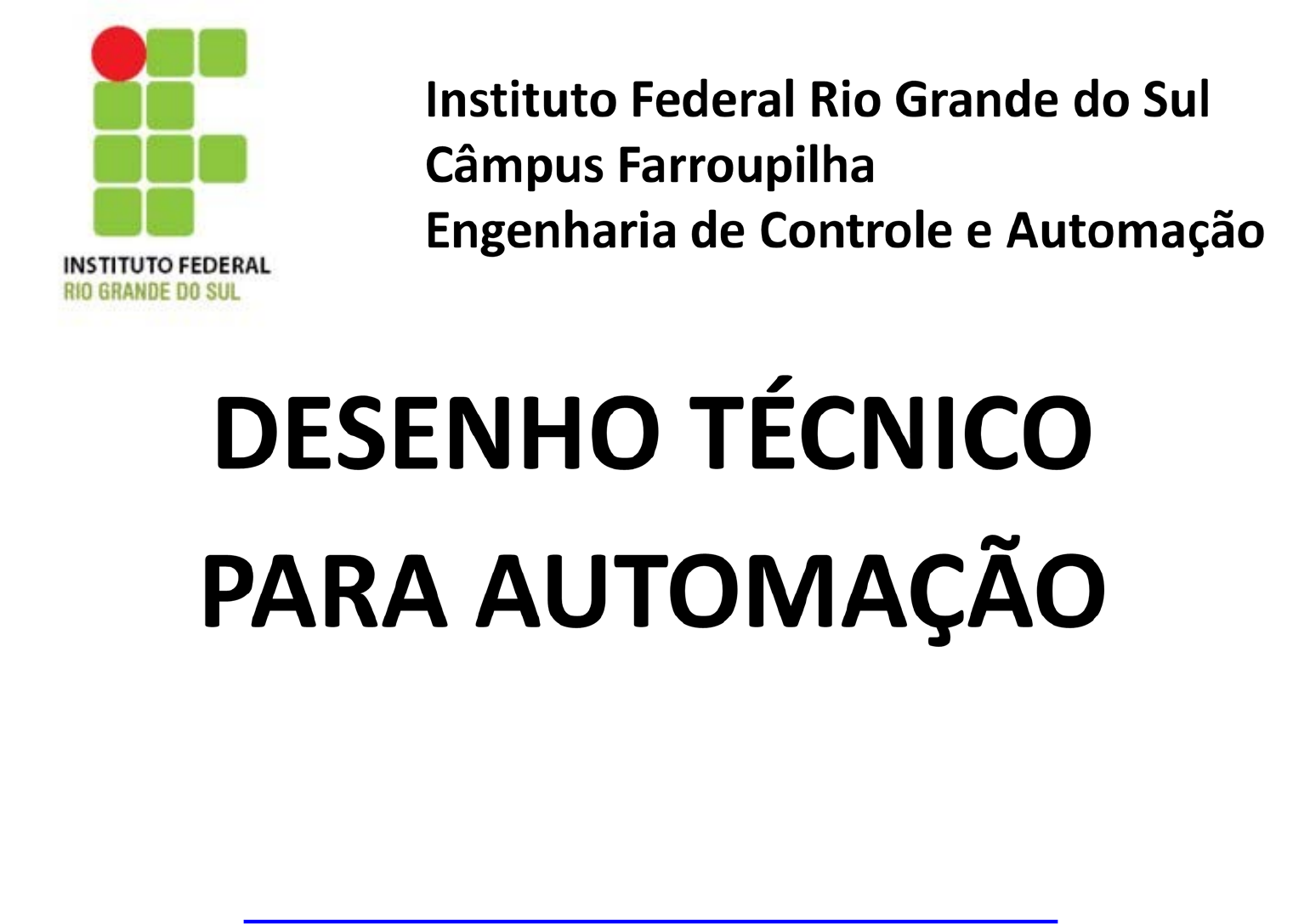

<p>Instituto Federal Rio Grande do Sul</p><p>Câmpus Farroupilha</p><p>Engenharia de Controle e Automação</p><p>DESENHO TÉCNICO</p><p>PARA AUTOMAÇÃO</p><p>Prof. Rafael Corrêa</p><p>rafael.correa@farroupilha.ifrs.edu.br</p><p>mailto:rafael.correa@farroupilha.ifrs.edu.br</p><p>mailto:rafael.correa@farroupilha.ifrs.edu.br</p><p>2</p><p>Desenho</p><p>● Forma mais antiga de registro e comunicação da</p><p>informação e até hoje é largamente utilizado</p><p>● Materialização de uma imagem imaginada, pensada,</p><p>concebida intelectualmente</p><p>● Descreva, com suas palavras,</p><p>a peça ao lado:</p><p>3</p><p>Desenho Técnico vs. Livre</p><p>● Um determinado objeto pode ser descrito de muitas maneiras</p><p>● Nome, desenho, etc.</p><p>● Livre, de caráter artístico</p><p>● Formas e dimensões do objeto, de caráter técnico</p><p>● Desenho técnico</p><p>● Rigor na forma, dimensões e características</p><p>● Desenho livre</p><p>● Imagem sem rigor à geometria do objeto.</p><p>● Para diferentes observadores, um desenho livre pode ter diferentes</p><p>interpretações</p><p>4</p><p>Desenho Técnico vs. Livre</p><p>5</p><p>Modos de representação</p><p>● O desenho técnico pode assumir diversos modos de</p><p>representação, mas deve manter o rigor e a objetividade</p><p>● Os dois modos de representação mais utilizados são:</p><p>● Perspectivas: usada quando se quer ter</p><p>uma visão espacial, rápida, de um objeto.</p><p>O desenho parece uma fotografia do</p><p>objeto observado.</p><p>● Vistas múltiplas: projeções ortogonais</p><p>de um objeto. Exemplos: vistas frontal, lateral</p><p>esquerda, lateral direita, superior.</p><p>6</p><p>Padronização e normatização</p><p>● Toda representação gráfica, principalmente a de desenho</p><p>técnico, deve ser executada dentro de padrões e regras</p><p>● No Brasil, essas normas são dadas pela ABNT (Associação</p><p>Brasileira de Normas Técnicas)</p><p>● Existem diversas normas relativas ao desenho, gerais e</p><p>específicas. Abaixo alguns exemplos específicos:</p><p>● NBR 5444 – Símbolos gráficos para instalações elétricas prediais</p><p>● NBR 5280 – Símbolos literais de identificação de elementos de circuitos</p><p>7</p><p>Padronização e normatização</p><p>● NBR 10068 – Folha de desenho: leiaute e dimensões</p><p>● NBR 10582 – Apresentação da folha para desenho técnico</p><p>● NBR 13142 – Dobramento de cópias</p><p>● NBR 8403 – Aplicação de linhas</p><p>● NBR 8196 – Emprego de escalas</p><p>● NBR 10126 – Cotagem</p><p>● …</p><p>8</p><p>Instrumentos para desenho</p><p>● Compasso</p><p>● Lápis ou lapiseira</p><p>● Transferidor</p><p>● Esquadros (45 e 60)</p><p>● Escalímetro</p><p>● Borracha</p><p>● Régua 30 cm</p><p>Instituto Federal Rio Grande do Sul� Câmpus Farroupilha� Engenharia de Controle e Automação</p><p>Desenho</p><p>Desenho Técnico vs. Livre</p><p>Desenho Técnico vs. Livre</p><p>Modos de representação</p><p>Padronização e normatização</p><p>Padronização e normatização</p><p>Instrumentos para desenho</p>
