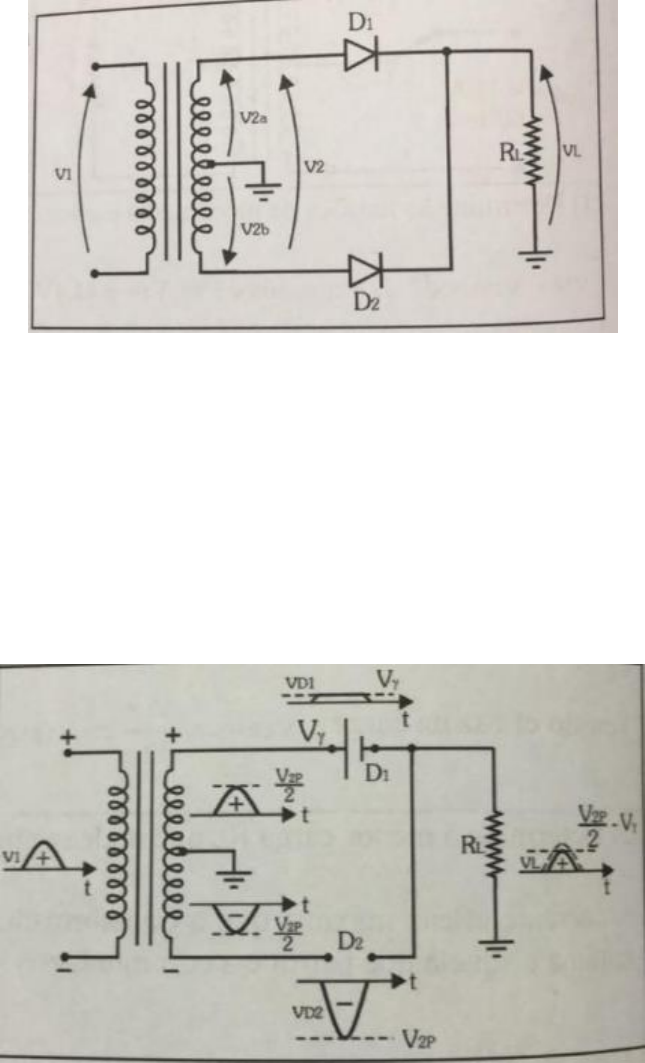

<p>Retificador de Onda Completa Center Tap</p><p>O circuito retificador de onda completa com derivação central utiliza dois</p><p>diodos.</p><p>A derivação central aterrada cria no secundário do transformador duas tensões</p><p>defasadas em 180° com valores de picos iguais a metade da tensão de pico</p><p>total, ou seja:</p><p>𝑉2𝑃 = 𝑉2𝑎𝑃 + 𝑉2𝑏𝑃</p><p>Legenda:</p><p>V1 = Tensão do primário</p><p>V2 = Tensão total secundário</p><p>V2a = Tensão do secundário</p><p>superior</p><p>V2b = Tensão do secundário inferior</p><p>D1 = Diodo 1</p><p>D2 = Diodo 2</p><p>RL = Carga/Resistor</p><p>VL = Tensão no resistor RL</p><p>No semiciclo positivo de V1, V2a é positivo, portanto D1 conduz. Como</p><p>consequência V2b é negativo, portando D2 corta. As tensões na carga e no</p><p>diodo são:</p><p>No semiciclo negativo de V1, V2a é negativo, portando D1 corta. Como</p><p>consequência V2b é positivo, portando D2 Conduz:</p><p>Portanto as formas de onda são:</p><p>As expressões das tensões e corrente na carga caracterizam o retificador de</p><p>meia onda são:</p><p>Tensão de Pico</p><p>𝑉𝐿𝑃 =</p><p>𝑉2𝑃</p><p>2</p><p>− 𝑉𝛾</p><p>Corrente de Pico</p><p>𝐼𝐿𝑃 =</p><p>𝑉𝐿𝑃</p><p>𝑅𝐿</p><p>Tensão Média na Carga</p><p>𝑉𝐿𝑚 =</p><p>2 . 𝑉𝐿𝑃</p><p>𝜋</p><p>Corrente média na Carga</p><p>𝐼𝐿𝑚 =</p><p>𝑉𝐿𝑚</p><p>𝑅𝐿</p><p>Tensão Eficaz na Carga</p><p>𝑉𝐿𝑟𝑚𝑠 =</p><p>𝑉𝐿𝑃</p><p>√2</p><p>Corrente Eficaz na Carga</p><p>𝐼𝐿𝑟𝑚𝑠 =</p><p>𝑉𝐿𝑟𝑚𝑠</p><p>𝑅𝐿</p><p>*Essas expressões são válidas para qualquer modelo de diodo porque</p><p>estão em função de VLP.</p><p>*Cada diodo conduz somente em um semiciclo.</p>
