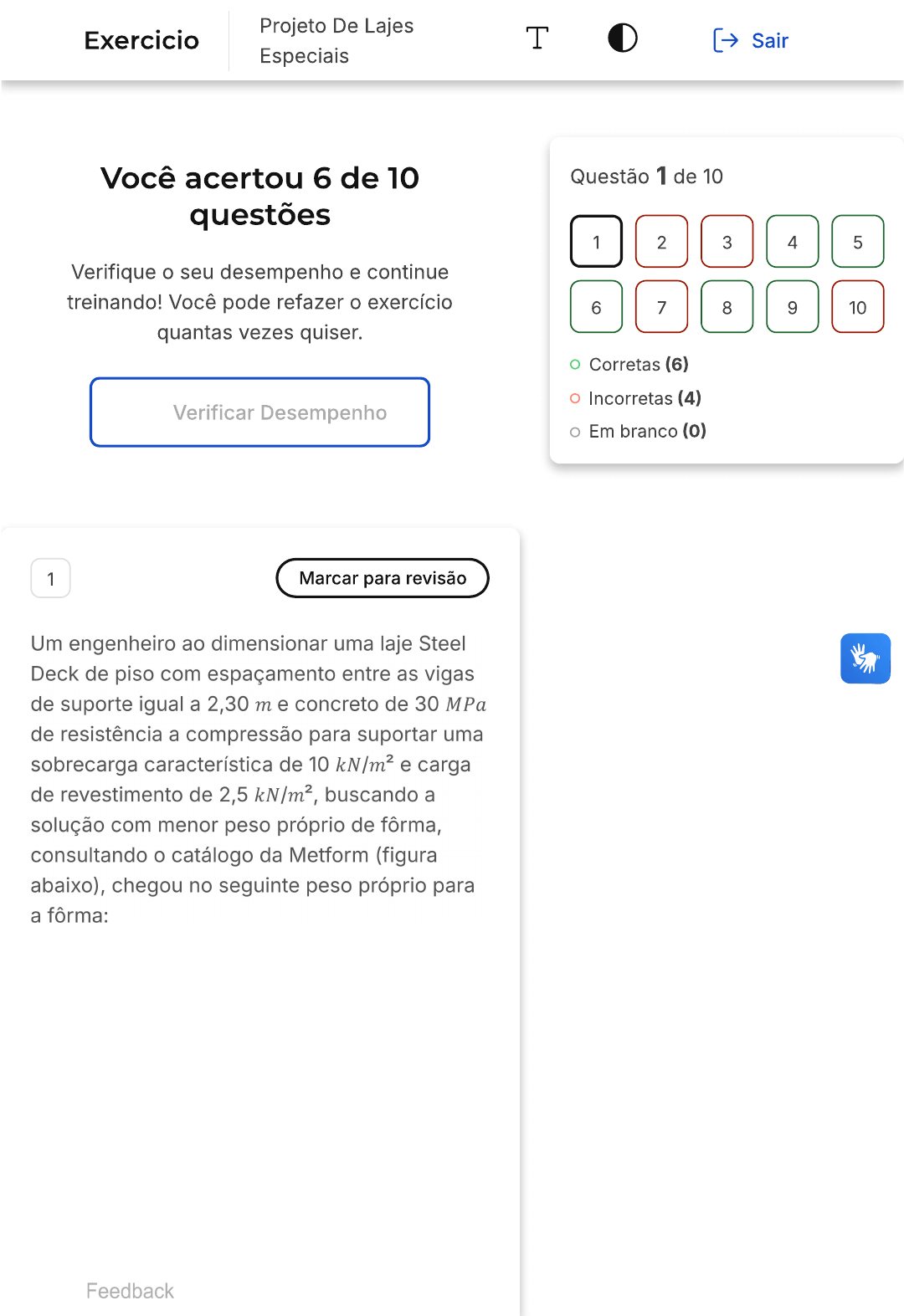

<p>Projeto De Lajes Exercicio T Sair Especiais Você acertou 6 de 10 Questão 1 de 10 questões 1 2 3 4 5 Verifique o seu desempenho e continue treinando! Você pode refazer o exercício 6 7 8 9 10 quantas vezes quiser. Corretas (6) Incorretas (4) Verificar Desempenho Em branco (0) 1 Marcar para revisão Um engenheiro ao dimensionar uma laje Steel Deck de piso com espaçamento entre as vigas de suporte igual a 2,30 m e concreto de 30 MPa de resistência a compressão para suportar uma sobrecarga característica de 10 kN/m2 e carga de revestimento de 2,5 buscando a solução com menor peso próprio de fôrma, consultando o catálogo da Metform (figura abaixo), chegou no seguinte peso próprio para a fôrma: Feedback</p><p>MF-50: Altura Espessura Máximos sem Escoramento Peso Carga Sobreposta Máxima da Laje Simples Duplo Triplo Balanço Próprio Laje Mista Vãos (mm) (mm) (mm) (mm) (mm) (mm) (mm) (kN/m2 0.80 2.050 900 1.85 6.28 5.54 4.89 100 0.95 2.550 3.150 3.250 7.96 7.04 5.55 1,25 3.800 3.800 1.89 10.06 8.97 8.02 0.80 900 2.08 6.89 7.13 4.91 110 0.95 2,400 3.050 3.150 1.050 2.10 7.35 9.03 8.00 7.10 6.31 2.13 12.84 11.42 10.18 9.10 0.80 850 2.32 8.85 7.98 7.03 6.21 5.50 120 3.000 1.050 2.33 10.10 8.95 7.94 7.06 1.25 3.550 3.550 2.36 10.49 14.36 10.19 0.80 850 2.55 11.16 8.82 7.78 6.88 6.08 130 0.95 2.050 1.000 2.57 11.87 11.18 9.90 8.79 7.81 2.60 15.89 14.13 12.61 1.350 800 2.79 13.85 9.67 8.53 7.54 6.67 140 0.95 2.80 12.25 10.85 9.63 8.57 3.300 3.300 1.300 2.83 16.32 17.41 15.49 13.82 12.36 0.80 2.450 800 3.02 16.93 10.52 9.28 8.20 150 0.95 950 3.04 17.98 13.33 11.80 10.48 9.32 3.200 3.250 3.07 19.90 18.94 16.85 15.04 13.45 0.80 1.150 800 3.26 20.45 11.37 10.03 8.87 7.84 160 950 3.27 21.69 14.40 12.76 11.33 10.07 2.550 3.100 1,250 3.30 23.97 20.00 18.21 16.25 14.53 0.80 750 3.49 12.22 10.78 9.53 8.43 170 0.95 1.500 900 3.51 15.47 13.71 10.83 1.25 3.050 1,200 3.54 28.55 20.00 19.57 17.46 15.62 MF-75: Altura Espessura Máximos sem Escoramento Peso Carga Sobreposta Máxima da Laje Simples Duplo Triplo Balanço Próprio Laje Mista (mm) (mm) (mm) (mm) (mm) (mm) (mm) (kN/m2 2.000 2.300 0.80 3.300 2.27 10.66 11.87 10.56 9.42 8.43 130 3.000 3.650 3.750 2.28 11.34 14.19 11.38 3.650 4.300 4,400 2.32 18.83 16.94 15.31 0.80 3.100 1.150 2.50 13.17 13.16 11.71 10.45 9.35 140 0.95 2.850 3.500 1.350 2.52 13.99 15.74 14.07 12.63 11.37 4,250 2.55 15.68 20.00 18.79 16.98 0.80 3.000 3.100 1.100 2.74 14.46 12.86 150 0.95 3,400 1.300 2.75 15.45 13.87 12.49 4.000 4.100 1.550 2.79 19.05 20.00 20.00 16.91 2.900 3.000 1.100 2.97 15.75 14.02 160 0.95 3,400 1,250 2.99 20.51 18.83 16.84 15.11 13.61 3.900 4.000 1.500 3.02 22.90 20.00 20.00 20.00 18.42 0.80 3.21 23.07 17.04 15.17 13.54 170 0.95 2.350 3.300 3.23 24.44 20.00 18.22 16.36 14.72 3.150 3.26 20.00 20.00 20.00 19.94 0.80 3.44 18.34 16.32 14.57 13.04 180 0.95 3.100 3.46 28.84 20.00 19.61 17.60 15.84 3.050 3.700 3.50 32.10 20.00 20.00 20.00 20.00 0.80 1.000 3.68 19.63 17.47 15.60 13.96 190 3.050 3.150 1,200 3.70 20.00 20.00 16.96 1.25 1,400 3.73 20.00 20.00 20.00 20.00 0.80 1.000 3.91 20.00 18.62 16.63 14.88 200 0.95 2.950 3.050 1.150 3.93 20.00 20.00 20.00 18.08 2,900 3.500 3.650 1,400 3.97 43.51 20.00 20.00 20.00 20.00 A 2,50 kN/m2 2,55 kN C 2,60 kN/m2</p><p>D 2,65 kN/m2 E 2,75 kN/m2 Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado MF-75: Altura Máximos sem Escoramento Peso M Carga Sobreposta Máxima (kN/m2) Laje Simples Balanço Próprio Mista (mm) (mm) (mm) (mm) (mm) (mm) (mm) 2,000 2,100 0.80 2.27 10.66 11.87 10.56 9.42 8.43 130 0.95 3.650 3.750 11.34 14.19 12.69 11.38 10.25 18.83 15.31 13.88 0.80 2.50 13.16 10.45 9.35 140 0.95 2.52 13.99 15.74 14.07 12.63 11.37 1.25 3,500 4,150 4,250 2.55 15.68 20.00 18.79 16.98 15.39 0.80 16.06 10.28 150 0.95 17.04 15.45 13.87 12.49 2.79 19.05 20.00 20.00 18.65 16.91 0.80 1,850 2,900 2.97 19.35 15.75 14.02 12.51 11.20 160 0.95 3,300 3,400 1,250 2.99 20.51 18.83 16.84 15.11 13.61 1.25 3,250 3,900 1,500 3.02 22.90 20.00 20.00 20.00 18.42 0.80 23.07 17.04 15.17 13.54 12.12 170 0.95 3.300 1,250 3.23 24.44 20.00 18.22 16.36 1.25 3,900 3.26 27.24 20.00 20.00 20.00 19.94 0.80 2,750 3.44 18.34 16.32 14.57 13.04 180 0.95 3,200 1,200 3.46 28.84 20.00 19.61 17.60 15.84 1.25 3.50 20.00 20.00 20.00 20.00 0.80 3.68 31.92 19.63 17.47 15.60 13.96 190 0.95 3.050 1,200 33.75 20.00 20.00 18.84 16.96 1.25 1,400 3.73 37.52 20.00 20.00 20.00 20.00 0.80 1,400 2,600 37.10 20.00 18.62 16.63 14.88 200 0.95 2,950 39.19 20.00 20.00 20.00 18.08 1.25 3.500 3.97 20.00 20.00 20.00 20.00 2 Marcar para revisão Há dois tipos de fôrmas possíveis nas lajes Steel Deck. As fôrmas reentrantes precisam de mossas para garantir a aderência ao concreto. Já nas fôrmas trapezoidais, a aderência é garantida pelo atrito entre o aço e o concreto,</p><p>potencializado pelo confinamento do concreto entre as nervuras. reentrantes, mossas, trapezoidais, A contato, as armaduras reentrantes, contato, trapezoidais, B atrito, as nervura modulares, atrito, cilíndricas, contato, C as armaduras trapeizoidais, atrito, reentrantes, D mossas, as nervura trapezoidais, mossas, reentrantes, E atrito, as nervuras X Resposta incorreta Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado A única forma possível de preenchimento correto da frase é trapezoidais, mossas, reentrantes, atrito, as nervuras. 3 Marcar para revisão Dentre as diferentes classificações possíveis para uma laje, temos a Bubble Deck. A característica das lajes de Bubble Deck que permite que elas vençam grandes vãos e que</p><p>ainda possam ser realizadas aberturas nessas lajes é: A comportamento biaxial. B A possibilidade de serem termoativas. Por permitirem a construção C sustentável. D A industrialização. E Seu baixo peso próprio. X Resposta incorreta Opa! A alternativa correta é a letra A. Confira o gabarito comentado! Gabarito Comentado A característica das lajes de Bubble Deck que permite que elas vençam grandes vãos e que ainda possam ser realizadas aberturas nessas lajes é o comportamento biaxial. Esse comportamento permite que a laje seja flexível em duas direções, o que possibilita a adição de aberturas e escadas adicionais sem comprometer a estrutura da laje. Portanto, a alternativa correta é a "A", que afirma que o comportamento biaxial é a característica que permite essas modificações nas lajes de Bubble Deck.</p><p>4 Marcar para revisão As lajes podem recebr diferentes classificações. A Figura abaixo representa uma Laje: A Bubble Deck B Steel Deck C Nervurada treliçada D Protendida E Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A representação da imagem: uma fôrma incorporada, malha de armação e um</p><p>concreto moldado in loco, indica uma laje steel deck. 5 Marcar para revisão Abaixo são apresentadas afirmativas sobre as lajes Protendidas. I. Podem ser moldadas no local ou serem pré- moldadas. II. As moldadas no local são executadas com pós-tração. III. As lajes protendidas moldadas no local usam a cordoalha engraxada que simplifica a operação de protensão, diminuindo o custo. IV. Apresentam baixo peso próprio. Estão corretas: W A e B II, III C II, III, IV D I, III, IV E I, II, III e IV Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!</p><p>Gabarito Comentado Todas as afirmativas são verdadeiras e se referem às lajes protendidas. A afirmativa I indica que as lajes protendidas podem ser moldadas no local ou serem pré-moldadas, o que é uma característica dessas lajes. A afirmativa destaca que as lajes moldadas no local são executadas com pós-tração, um método comum na construção de lajes protendidas. A afirmativa III explica que as lajes protendidas moldadas no local usam a cordoalha engraxada, o que simplifica a operação de protensão e diminui o custo, tornando o processo mais eficiente. Por fim, a afirmativa IV ressalta que as lajes protendidas apresentam baixo peso próprio, uma característica importante que contribui para a eficiência estrutural e a economia de materiais. Portanto, todas as afirmativas estão corretas. 6 Marcar para revisão Um engenheiro projetou uma laje em Buble Deck onde utilizou o tipo BD340. Logo o consumo de concreto na laje foi de:</p><p>Tipo Espessura da laje das esferas Vão Concreto (mm) (mm) (m) 230 180 7a10 370 0,15 BD280 280 225 460 0,19 340 270 9al4 550 0,23 390 315 640 BD450 450 360 730 0,31 100 150 100 150 100 150 100 100 100 150 100 150 100 150 100 100 190 100 100 150 3000 A 0,15 B 0,19 C 0,23 D 0,25 E 0,31 Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado</p><p>Tipo Espessura Diâmetro da laje das esferas Carga Concreto (mm) (mm) (m) (kgf/m2) BD230 230 180 370 0,15 BD280 280 225 8al2 460 0,19 BD340 340 270 550 BD390 390 315 640 0,25 BD450 450 360 730 0,31 7 Marcar para revisão Abaixo são apresentadas afirmativas sobre as lajes Bubble Deck: I. São lajes que podem apresentar qualquer forma. II. Vencem grandes vãos com sistemas compostos por vigas. III. Uma característica é comportamento biaxial que permite a abertura de vãos. IV. Apresenta baixo peso próprio. Estão corretas: A e B II, III C II, III, IV D I, III, IV E I, II, III e IV X Resposta incorreta</p><p>Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado A alternativa está errada pois nestes sistemas não tem-se as vigas. 8 Marcar para revisão As afirmativas abaixo são referentes às lajes lisas protendidas. I. Podem ter um consumo maior de concreto e armadura. II. As deformações verticais são maiores em relação aos sistemas com vigas. III. Há a possibilidade de punção da laje junto aos pilares. IV. Apresentam rigidez maior do que os sistemas com vigas. Estão corretas: A lell B II, III C I, II, III D I, III, IV E I, II, III e IV</p><p>Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A alternativa IV está incorreta, pois as lajes lisas protendidas não apresentam rigidez maior do que os sistemas com vigas, na verdade, a rigidez é menor em sistemas sem vigas. Portanto, as afirmativas I, e III estão corretas, o que corresponde à alternativa C. A afirmativa está correta pois as lajes lisas protendidas podem ter um consumo maior de concreto e armadura. A afirmativa também está correta, pois as deformações verticais são maiores em relação aos sistemas com vigas. E a afirmativa III está correta, pois há a possibilidade de punção da laje junto aos pilares. 9 Marcar para revisão As chamadas lajes são uma opção para as construções sustentáveis pois em seus materiais reutiliza plásticos usados nas próprias construções, reduzindo assim a emissão de gases e a quantidade de materiais utilizados. A alternativa que completa corretamente o trecho acima é:</p><p>A Bubble Deck B Steel Deck C Nervurada treliçada D Protendida E Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A laje Bubble Deck é a resposta correta. Este tipo de laje é considerado um sistema sustentável, pois utiliza polipropileno reciclado na forma de esferas, o que permite economizar concreto na sua construção. Além disso, ao reutilizar plásticos que seriam descartados, contribui para a redução da emissão de gases e do uso de novos materiais, tornando-se uma opção mais ecológica para as construções. 10 Marcar para revisão As chamadas lajes além da armadura passiva apresentam uma armadura ativa.</p><p>A alternativa que completa corretamente o trecho acima é: A Bubble Deck B Steel Dec C Nervurada treliçada D Protendida E X Resposta incorreta Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado A única laje com armadura ativa é a laje protendida</p>
