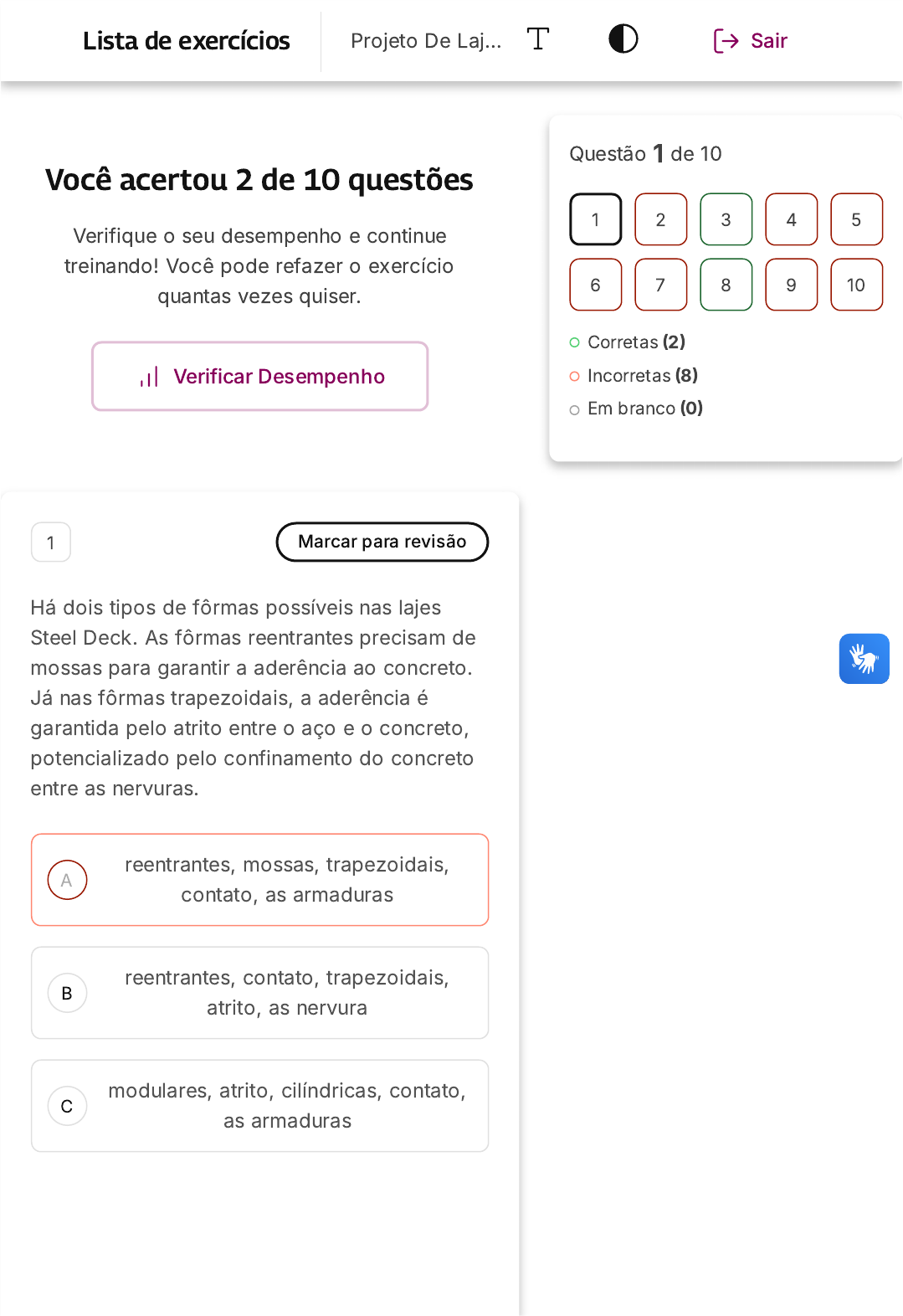

Você acertou 2 de 10 questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
Há dois tipos de fôrmas possíveis nas lajes
Steel Deck. As fôrmas reentrantes precisam de
mossas para garantir a aderência ao concreto.
Já nas fôrmas trapezoidais, a aderência é
garantida pelo atrito entre o aço e o concreto,
potencializado pelo confinamento do concreto
entre as nervuras.
reentrantes, mossas, trapezoidais,
contato, as armaduras
reentrantes, contato, trapezoidais,
atrito, as nervura
modulares, atrito, cilíndricas, contato,
as armaduras
Questão 1 de 10
Corretas (2)
Incorretas (8)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Projeto De Laj… Sair
D
E
trapeizoidais, atrito, reentrantes,
mossas, as nervura
trapezoidais, mossas, reentrantes,
atrito, as nervuras
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
A única forma possível de preenchimento
correto da frase é trapezoidais, mossas,
reentrantes, atrito, as nervuras.
2 Marcar para revisão
Um engenheiro escolheu adotar o sistema de
laje nervurada treliçada em seu projeto.
Sabendo que a carga da sua laje é de 3,5 𝑘𝑁/
𝑚², consultou a tabela abaixo para iniciar o seu
pré-dimensionamento. Em busca da laje mais
econômica, a escolha do engenheiro foi pela
laje
A
B
C
D
E
 𝛽9,5
𝛽11
𝛽15
𝛽30
𝛽35
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
Para a escolha mais econômica, é preciso
adotar, dentro das possibilidades da
tabela, a de menor altura. Portanto, para a
carga de 3,5 kN/m², a mais econômica é a
𝛽11
3 Marcar para revisão
As chamadas lajes ______________ são uma opção
para as construções sustentáveis pois em seus
materiais reutiliza plásticos usados nas próprias
construções, reduzindo assim a emissão de
gases e a quantidade de materiais utilizados.
A alternativa que completa corretamente o
trecho acima é:
A
B
C
D
E
Bubble Deck
Steel Deck
Nervurada treliçada
Protendida
Maciça
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A laje Bubble Deck é a resposta correta.
Este tipo de laje é considerado um sistema
sustentável, pois utiliza polipropileno
reciclado na forma de esferas, o que
permite economizar concreto na sua
construção. Além disso, ao reutilizar
plásticos que seriam descartados, contribui
para a redução da emissão de gases e do
uso de novos materiais, tornando-se uma
opção mais ecológica para as construções.
4 Marcar para revisão
Um engenheiro ao dimensionar uma laje Steel
Deck de piso com espaçamento entre as vigas
de suporte igual a 2,30 𝑚 e concreto de 30
𝑀𝑃𝑎 de resistência a compressão para suportar
uma sobrecarga característica de 10 𝑘𝑁/𝑚² e
carga de revestimento de 2,5 𝑘𝑁/𝑚², buscando
a solução com menor peso próprio de fôrma,
consultando o catálogo da Metform (figura
abaixo), chegou no seguinte peso próprio para
a fôrma:
A
B
C
D
E
2,50 𝑘𝑁/𝑚²
2,55 kN /m²
2,60 𝑘𝑁/𝑚²
2,65 𝑘𝑁/𝑚²
2,75 𝑘𝑁/𝑚²
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
A
B
C
D
E
5 Marcar para revisão
Um engenheiro projetou uma laje em Buble
Deck onde utilizou o tipo BD340. Logo o
consumo de concreto na laje foi de:
0,15 𝑚³/𝑚²
0,19 𝑚³/𝑚²
0,23 m³/m²
0,25 𝑚³/𝑚²
0,31 𝑚³/𝑚²
A
B
C
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
6 Marcar para revisão
As afirmativas abaixo são referentes às lajes
lisas protendidas.
I. Podem ter um consumo maior de concreto e
armadura.
II. As deformações verticais são maiores em
relação aos sistemas com vigas.
III. Há a possibilidade de punção da laje junto
aos pilares.
IV. Apresentam rigidez maior do que os
sistemas com vigas.
Estão corretas:
I e II
II, III
I, II, III
D
E
I, III, IV
I, II, III e IV
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
A alternativa IV está incorreta, pois as lajes
lisas protendidas não apresentam rigidez
maior do que os sistemas com vigas, na
verdade, a rigidez é menor em sistemas
sem vigas. Portanto, as afirmativas I, II e III
estão corretas, o que corresponde à
alternativa C. A afirmativa I está correta
pois as lajes lisas protendidas podem ter
um consumo maior de concreto e
armadura. A afirmativa II também está
correta, pois as deformações verticais são
maiores em relação aos sistemas com
vigas. E a afirmativa III está correta, pois há
a possibilidade de punção da laje junto aos
pilares.
7 Marcar para revisão
As lajes podem recebr diferentes
classificações. A Figura abaixo representa uma
Laje:
A
B
C
D
E
Bubble Deck
Steel Deck
Nervurada treliçada
Protendida
Maciça
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
A representação da imagem: uma fôrma
incorporada, malha de armação e um
concreto moldado in loco, indica uma laje
steel deck.
8 Marcar para revisão
A
B
C
D
E
Dentre as diferentes classificações possíveis
para uma laje, temos a Bubble Deck. A
característica das lajes de Bubble Deck que
permite que elas vençam grandes vãos e que
ainda possam ser realizadas aberturas nessas
lajes é:
O comportamento biaxial.
A possibilidade de serem termoativas.
Por permitirem a construção
sustentável.
A industrialização.
Seu baixo peso próprio.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A característica das lajes de Bubble Deck
que permite que elas vençam grandes vãos
e que ainda possam ser realizadas
aberturas nessas lajes é o comportamento
biaxial. Esse comportamento permite que a
laje seja flexível em duas direções, o que
possibilita a adição de aberturas e escadas
adicionais sem comprometer a estrutura da
laje. Portanto, a alternativa correta é a "A",
que afirma que o comportamento biaxial é
A
B
C
D
E
a característica que permite essas
modificações nas lajes de Bubble Deck.
9 Marcar para revisão
Abaixo são apresentadas afirmativas sobre as
lajes Protendidas.
I. Podem ser moldadas no local ou serem pré-
moldadas.
II. As moldadas no local são executadas com
pós-tração.
III. As lajes protendidas moldadas no local usam
a cordoalha engraxada que simplifica a
operação de protensão, diminuindo o custo.
IV. Apresentam baixo peso próprio.
Estão corretas:
I e II
II, III
II, III, IV
I, III, IV
I, II, III e IV
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
Todas as afirmativas são verdadeiras e se
referem às lajes protendidas. A afirmativa I
indica que as lajes protendidas podem ser
moldadas no local ou serem pré-moldadas,
o que é uma característica dessas lajes. A
afirmativa II destaca que as lajes moldadas
no local são executadas com pós-tração,
um método comum na construção de lajes
protendidas. A afirmativa III explica que as
lajes protendidas moldadas no local usam
a cordoalha engraxada, o que simplifica a
operação de protensão e diminui o custo,
tornando o processo mais eficiente. Por
fim, a afirmativa IV ressalta que as lajes
protendidas apresentam baixo peso
próprio, uma característica importante que
contribui para a eficiência estrutural e a
economia de materiais. Portanto, todas as
afirmativas estão corretas.
10 Marcar para revisão
Abaixo são apresentadas afirmativas sobre as
lajes Bubble Deck:
I. São lajes que podem apresentar qualquer
forma.
II. Vencem grandes vãos com sistemas
compostos por vigas.
III. Uma característica é o comportamento
biaxial que permite a abertura de vãos.
IV. Apresenta baixo peso próprio.
Estão corretas:A
B
C
D
E
I e II
II, III
II, III, IV
I, III, IV
I, II, III e IV
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
A alternativa II está errada pois nestes
sistemas não tem-se as vigas.
-----
