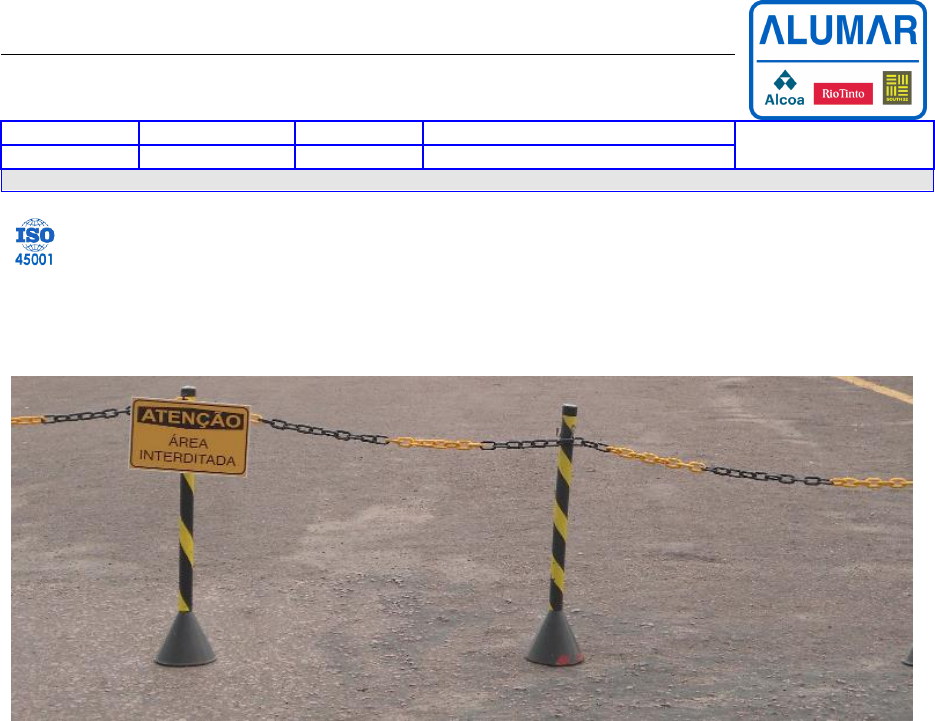

<p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>OBJETIVO</p><p>Estabelecer normas para o isolamento da área.</p><p>ABRANGÊNCIA</p><p>A Alumar e suas contratadas</p><p>ÍNDICE</p><p>1. DISPOSIÇÕES GERAIS</p><p>2. CORRENTES OU FITAS</p><p>3. PEDESTAIS</p><p>4. ÁREA A SER ISOLADA</p><p>5. TEMPO DE ISOLAMENTO</p><p>6. ETIQUETAS</p><p>7. COMUNICAÇÃO</p><p>8. ISOLAMENTOS PERMANENTES (ÁREAS RESTRITAS)</p><p>9. EMERGÊNCIAS</p><p>10. REGRAS GERAIS</p><p>11. SINALIZAÇÃO DE OBRAS E EMERGÊNCIA</p><p>11.1. Objetivo</p><p>Atenção:</p><p>•</p><p>Qualidade:</p><p>•</p><p>Equipamento</p><p>(TAG)</p><p>Tipo de</p><p>Energia</p><p>Localização do Ponto de</p><p>Bloqueio</p><p>Teste de Energia Zero</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>11.2. Posicionamento dos sinais</p><p>11.3. Dispositivos de sinalização de obras</p><p>11.4. Características dos sinais</p><p>11.4.1. Sinais de advertência</p><p>11.4.2. Em obras</p><p>11.4.3. Dimensionamento dos sinais de advertência</p><p>11.5. Dispositivos de canalização</p><p>11.5.1. Barreiras</p><p>11.5.2. Cones, balizadores e marcadores tubulares</p><p>11.5.3. Dispositivos luminosos</p><p>DETALHAMENTO</p><p>1. DISPOSIÇÕES GERAIS</p><p>Isolamento de área identifica um local onde exista uma condição insegura ou onde</p><p>um trabalho esteja sendo realizado, gerando uma condição perigosa.</p><p>O isolamento de área deverá ser feito sempre que um trabalho ou equipamento</p><p>coloque outras pessoas em risco (Ex: serviços de solda/corte, valas abertas,</p><p>aberturas de fundo de espessadores, Içamento de Carga etc).</p><p>Quando uma área estiver isolada, ninguém deve adentrá-la, a menos que</p><p>devidamente autorizado (verbalmente) e previamente informado dos risco, por</p><p>responsável pelo isolamento ou pessoa do grupo que conheça os riscos.</p><p>No caso onde o risco é significativo, tais como queda de nível diferente, queda de</p><p>material ou projeção não controlada de material, por exemplo, faz-se necessário a</p><p>adoção de barreiras mais efetivas, tais como:</p><p>- tapumes</p><p>- cercas de isolamento (cerquite)</p><p>- cercas utilizando tubo de andaime</p><p>- etc.</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>O isolamento de área deverá ser feito sempre que um trabalho ou equipamento</p><p>coloque outras pessoas em risco (Ex: serviços de solda/corte, valas abertas,</p><p>aberturas de fundo de espessadores, etc).</p><p>CONCEITO</p><p>O isolamento de área é uma medida de segurança que visa limitar o acesso</p><p>e a exposição de pessoas a riscos e perigos em um ambiente específico.</p><p>2. CORRENTES, CORDAS OU FITAS (ANEXO 1)</p><p>Os isolamentos deverão ser feitos com correntes de plástico inquebrável, com</p><p>elos de 7 x 3 cm, conforme modelo padronizado pela Alumar, cordas ou fitas</p><p>plásticas.</p><p>Outros tipos de isolamento não terão validade para efeito desta norma.</p><p>Serão utilizadas correntes, cordas ou fitas com as cores amarelo e preto, para</p><p>qualquer tipo de isolamento exceto em áreas onde sejam realizados trabalhos de alta</p><p>tensão que deverá ser feito com correntes com a cor vermelha.</p><p>As correntes deverão ter 09 (nove) elos de cada cor.</p><p>As correntes, cordas e fitas deverão ser mantidas em condições favoráveis ao</p><p>uso e limpeza, de forma a garantir a visibilidade.</p><p>Luzes de alerta deverão ser colocadas ao isolamento quando a visibilidade não</p><p>for suficiente, ou no caso de isolamento de vias de acesso.</p><p>3. PEDESTAIS (ANEXO 2)</p><p>As correntes e/ou fitas de isolamento deverão estar apoiadas:</p><p>✓ Em pedestal específico e padrão citado neste programa;</p><p>✓ A distância entre os pedestais deverá ser de, no máximo, cinco metros, de</p><p>acordo com o projeto dos mesmos.</p><p>Nota: Não será permitido usar estruturas de prédios, escadas, corrimão,</p><p>equipamento para substituir o pedestal.</p><p>file://///SOA.Alcoa.com/DFS/SLU/Openshare/Teams/Bpap/Controller/Private/IMS/Sharepoint/Alumar%20-%20EHS/4003262/R020/4003262_a1.docx</p><p>file://///SOA.Alcoa.com/DFS/SLU/Openshare/Teams/Bpap/Controller/Private/IMS/Sharepoint/Alumar%20-%20EHS/4003262/R020/4003262_a2.docx</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>✓ Os pedestais deverão ser pintados nas cores preta e amarelo, conforme</p><p>desenhos SLU-D-2113-001-1A; DES-148E-50-0180-01; SLU_D_204660-001; DESE-</p><p>967Y-69-0001-01TIF</p><p>Desenhos dos pedestais cadastrados no arquivo técnico da ALUMAR, deverá</p><p>ser utilizado pelas áreas e contratadas</p><p>file://///SOA.Alcoa.com/DFS/SLU/Openshare/Teams/Bpap/Controller/Private/IMS/Sharepoint/Alumar%20-%20EHS/4003262/R020/SLU-D-211313-001-1A.pdf</p><p>file://///SOA.Alcoa.com/DFS/SLU/Openshare/Teams/Bpap/Controller/Private/IMS/Sharepoint/Alumar%20-%20EHS/4003262/R020/DES-148E-50-0180-01.pdf</p><p>file://///SOA.Alcoa.com/DFS/SLU/Openshare/Teams/Bpap/Controller/Private/IMS/Sharepoint/Alumar%20-%20EHS/4003262/R020/SLU-D-204660-001.pdf</p><p>file://///SOA.Alcoa.com/DFS/SLU/Openshare/Teams/Bpap/Controller/Private/IMS/Sharepoint/Alumar%20-%20EHS/4003262/R020/DES-967Y-69-0001-01.TIF</p><p>file://///SOA.Alcoa.com/DFS/SLU/Openshare/Teams/Bpap/Controller/Private/IMS/Sharepoint/Alumar%20-%20EHS/4003262/R020/DES-967Y-69-0001-01.TIF</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>4. ÁREA A SER ISOLADA</p><p>O isolamento deverá abranger somente a área necessária para a execução dos</p><p>trabalhos, ou locais onde exista risco iminente de acidentes.</p><p>Não se deve isolar área maior que o necessário.</p><p>Uma área isolada deve estar toda fechada pelas correntes ou fitas. Uma passagem</p><p>deixada aberta invalida todo o trabalho de isolamento, podendo a mesma ser</p><p>considerada aberta ou não isolada.</p><p>Exceção nos casos em que a passagem deixada aberta esteja sendo usada para</p><p>alguma atividade específica (Ex.: trânsito de veículos, movimentação de cargas, etc.)</p><p>Quando o isolamento for de áreas extensas, como exemplo, prédios inteiros, todos</p><p>os lados (diagonais) devem possuir a etiqueta.</p><p>5. TEMPO DE ISOLAMENTO</p><p>Uma área deve ser mantida isolada somente o tempo necessário para a execução do</p><p>serviço, ou até que a condição insegura seja eliminada.</p><p>Não se deve isolar uma área com muita antecedência à execução do trabalho, para</p><p>“ganhar tempo”, a menos que já exista uma condição iminente de perigo.</p><p>Imediatamente após o término do trabalho ou eliminação da condição insegura, o</p><p>isolamento deve ser retirado e a área liberada.</p><p>6. ETIQUETAS (ANEXO 3)</p><p>Todo e qualquer tipo de isolamento de área deverá portar, em local de fácil</p><p>visualização, a etiqueta correspondente.</p><p>As etiquetas deverão ser preenchidas pelo responsável do isolamento e pelo líder da</p><p>área a ser isolada,</p><p>Nas etiquetas deverão constar, de forma legível:</p><p>Motivo de isolamento;</p><p>Nome do responsável pelo isolamento;</p><p>Chapa do responsável pelo isolamento;</p><p>Departamento do responsável pelo isolamento (Nome e não número);</p><p>Ramal do responsável pelo</p><p>isolamento;</p><p>file://///SOA.Alcoa.com/DFS/SLU/Openshare/Teams/Bpap/Controller/Private/IMS/Sharepoint/Alumar%20-%20EHS/4003262/R020/4003262_a3.docx</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>Data em que foi colocado o isolamento;</p><p>Nome do Responsálvel pela área isolada;</p><p>Chapa do Responsálvel da área isolada;</p><p>Departamento do Responsálvel pela área isolada ( Nome e não número);</p><p>Ramal do Responsálvel da área isolada;</p><p>Data em que tomou conhecimento do isolamento;</p><p>Tempo previsto para o isolamento.</p><p>Em dias chuvosos e/ou quando o isolamento estiver sujeito a agentes agressivos,</p><p>envolver a etiqueta em embalagem plástica, para evitar a deterioração e/ou dificultar</p><p>a leitura da mesma.</p><p>Em situação de emergência (vazamento, quedas de materiais), em que há falta de</p><p>tempo para se colocar a etiqueta, uma pessoa indicada pelo responsável do</p><p>isolamento deverá permanecer próxima ao mesmo, até que a etiqueta seja</p><p>providenciada.</p><p>NOTA:</p><p>As etiquetas de “ISOLAMENTO DE ÁREA” podem ser relocadas para outras frentes</p><p>de serviço desde de que:</p><p>✓ Seja a mesma atividade;</p><p>✓ Seja o mesmo Centro Operacional.</p><p>A empresa contratada poderá preencher o campo “CIENTE PELA OPERAÇÃO” da</p><p>ETIQUETA DE “ISOLAMENTO DE ÁREA”, desde que:</p><p>✓ Tenha uma ATP/Ciencia de área liberada;</p><p>✓ Colocando o número da ATP/Ciencia de área.</p><p>7. COMUNICAÇÃO</p><p>Quando o isolamento for em qualquer via de acesso, a Segurança Patrimonial deverá</p><p>ser informada, juntamente com a Brigada de Emergência.</p><p>Ao término dos trabalhos, ou após a eliminação da condição de insegurança, o</p><p>responsável pelo isolamento deverá informar ao responsálvel pela área isolada e, nos</p><p>casos de vias de acesso, Segurança Patrimonial e Brigada de Emergência.</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>8. ISOLAMENTOS PERMANENTES (ÁREAS RESTRITAS)</p><p>Nos isolamentos permanentes deverá ser utilizada corrente metálica pintada na cor</p><p>amarela segurança, com placa de sinalização indicando “área restrita”. Esses</p><p>isolamentos deverão ser aprovados pela engenharia da área em questão.</p><p>A entrada em áreas restritas com isolamentos permanente, somente poderá ocorrer</p><p>mediante autorização do responsável da área isolada.</p><p>9. RISCO CRÍTICO</p><p>9.1 Controle Crítico: Equipamentos Móveis</p><p>9.2 Controle Critico: Liberação Inesperada de Energia</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>9.3 Controle Critico: Içamento de Cargas</p><p>10. EMERGÊNCIAS</p><p>Caso ocorra emergência em locais que estiverem isolados e o responsável pelo</p><p>isolamento não estiver presente, havendo necessidade de adentar a área isolada, a</p><p>Brigada de Emergência deverá ser informada e esta somente poderá entrar na área</p><p>se for possível fazê-lo com segurança. Para isso deverá verificar o motivo do</p><p>isolamento e se certificar das condições gerais de segurança e dos riscos existentes.</p><p>11. REGRAS GERAIS</p><p>Caso alguma equipe necessite trabalhar numa área que já esteja isolada, esta deverá:</p><p>Se inteirar dos trabalhos em andamento pela(s) outra(s) equipe(s);</p><p>Informar a outra(s) equipe(s) o que trabalho será executado e o prazo previsto;</p><p>Informar ao líder da área isolada;</p><p>Colocar a etiqueta de sua equipe;</p><p>Retirar a etiqueta da equipe.</p><p>Caso alguma equipe termine seu trabalho antes das demais, deverá:</p><p>• Informar ao responsável(eis) da(s) outra(s) equipe(s);</p><p>• Informar ao líder da área isolada;</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>• Retirar a etiqueta da equipe.</p><p>OBS.: A equipe que terminar por último seu trabalho, ficará responsável pela retirada</p><p>e devolução do material de isolamento (caso seja de outra equipe).</p><p>Após a conclusão do trabalho ou implementação de controle definitivo para a</p><p>condição de risco que o isolamento está sinalizando, o material usado quando não</p><p>for reaproveitável como fita zebrada e etiqueta de isolamento (Laranja), devem ser</p><p>descartados em container específico, conforme padrão de segregação de resíduo</p><p>Alumar.</p><p>Os perigos com potencial para FSI envolvendo a categoria de risco de quedas, devem</p><p>ser obrigatoriamente isolados com barreira física e sinalizados com placa de</p><p>específica para os casos com a informação “Proibido Remover” (Modelo Placa).</p><p>Em prédios de vários andares, cujos pisos sejam vazados, todos os andares abaixo</p><p>do local onde se estiver executando o trabalho perigoso deverão ser também</p><p>isolados.</p><p>Nos trabalhos com guindaste, o isolamento deverá ser feito de forma a cobrir todo o</p><p>raio de ação da lança do mesmo, naquela operação.</p><p>Nos jateamentos de areia, deve se isolar o raio de alcance do jato.</p><p>Em serviços de solda, o isolamento deverá cobrir toda a área onde exista a</p><p>possibilidade de respingos (borras) de solda/corte.</p><p>É da área interessada, a responsabilidade de aquisição de fitas, correntes, pedestais</p><p>e quaisquer outros materiais usados para isolamentos.</p><p>O isolamento e sinalização de acessos, ruas e estradas na Alumar, deverá ser feito de</p><p>acordo com o padrão do DNER (MANUAL DE SINALIZAÇÃO RODOVIÁRIA), ter</p><p>aprovação prévia do departamento de segurança do trabalho e conhecimento dos</p><p>departamentos de transportes e segurança patrimonial, conforme segue.</p><p>No período de Over haul os profissionais de EHS Alumar e Contratadas podem liberar</p><p>a etiqueta de isolamento de área.</p><p>file://///SOA.Alcoa.com/DFS/SLU/Openshare/Teams/Bpap/Controller/Private/IMS/Sharepoint/Alumar%20-%20EHS/4003262/R020/4003262_a7.PPTX</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>12. SINALIZAÇÃO DE OBRAS E EMERGÊNCIA</p><p>12.1 Objetivo</p><p>As normas e padrões estabelecidos neste Manual, serão aplicadas nos trechos da</p><p>rodovia em outras ou em circunstâncias especiais que não permitam o trânsito em</p><p>forma normal, e que justifiquem medidas visando a segurança dos usuários e dos</p><p>operários quando em serviço na pista.</p><p>12.2 Posicionamento dos sinais</p><p>Os sinais devem ser implantados em posição onde possam transmitir suas</p><p>mensagens sem que restrinjam a distância de visibilidade ou provoquem diminuição</p><p>de largura da pista.</p><p>Será perpendicularmente a pista e, sua altura será de 1.20, a contar do bordo inferior</p><p>do sinal. No caso do emprego de duas placas no mesmo poste, o bordo inferior da</p><p>placa de baixo ficará a uma altura de 0,80m, podendo essa altura ser elevada até a</p><p>1.20m, quando o equipamento de construção ou outras obstruções estiverem</p><p>presentes.</p><p>• Em uma série de sinais de advertência, a distância entre o primeiro e o segundo</p><p>sinal, será:</p><p>• Velocidade de segurança - 80km/h - 150,00m</p><p>• Velocidade de segurança - 60km/h - 150,00m</p><p>• Velocidade de segurança igual ou menor do que 40km/h-100,00m</p><p>• Entre os demais sinais, a distância será:</p><p>• Velocidade de segurança - 80km/h - 100,00m</p><p>• Velocidade de segurança</p><p>- 60km/h - 80,00m</p><p>• Velocidade de segurança igual ou menor do que 40km/h-50,00m</p><p>12.3 Dispositivos de sinalização de obras</p><p>Os dispositivos para sinalização de obras, obedecem as normas prescritas neste</p><p>Manual e são:</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>• Sinais de trânsito;</p><p>• Dispositivos de canalização;</p><p>• Dispositivos luminosos;</p><p>• Controle de trânsito</p><p>• Cores</p><p>As cores utilizadas nos dispositivos de controle e segurança de trânsito nos trechos</p><p>em obras são:</p><p>• Sinais de Regulamentação - fundo branco, tarja vermelha, silhueta preta;</p><p>• Sinais de Advertência - fundo laranja, tarja preta, silhueta preta;</p><p>• Sinais Indicativos (informação) - fundo branco, letras, números e tarjas pretas.</p><p>Executando-se os sinais especiais, cavaletes, cones e marcadores tubulares que são</p><p>de cor laranja e branca.</p><p>12.4 Características dos sinais</p><p>12.4.1 Sinais de advertência</p><p>Os sinais de advertência são empregados para proteger o trânsito, equipamentos e</p><p>trabalhadores, e adverte quanto às condições extraordinárias do trecho submetido às</p><p>operações de construção ou melhoramentos.</p><p>Em um trecho em obras, pode haver provisoriamente condições anormais, como</p><p>redução de largura, escavações nas pistas ou próximas, desvios ou variantes, ou</p><p>uma seção não pavimentada. Deve ser elaborada uma sinalização alertando dos</p><p>possíveis perigos existentes, recomendando redução de velocidade no local.</p><p>12.4.2 Em Obras (ANEXO 4)</p><p>O sinal é considerado pelo A.58, sobreposto a uma placa retangular contendo a</p><p>legenda “EM OBRAS A ...m”.</p><p>Este sinal adverte a existência de obras na rodovia.</p><p>file://///SOA.Alcoa.com/DFS/SLU/Openshare/Teams/Bpap/Controller/Private/IMS/Sharepoint/Alumar%20-%20EHS/4003262/R020/4003262_a4.docx</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>Obras no Acostamento</p><p>O sinal é considerado pelo A.58, sobreposto a uma placa retangular contendo a</p><p>legenda “HOMENS TRABALHANDO A ...m”.</p><p>Este sinal adverte a existência de homens trabalhando na pista de rolamento ou</p><p>acostamento.</p><p>Homens trabalhando (ANEXO 4)</p><p>O sinal é constituído pelo A.58, sobreposto a uma placa regular contendo a legenda</p><p>“HOMENS TRABALHANDO A...m”</p><p>Este sinal adverte a existência de homens trabalhando na pista de rolamento ou</p><p>acostamento.</p><p>12.4.3 Dimensionamento dos Sinais de Advertência</p><p>O dimensionamento dos sinais de advertência e os de complementação, de forma</p><p>retangular, são padronizados, obedecendo as seguintes medidas:</p><p>Advertência - 0,80m x 0,80m</p><p>Complementar - 1,20 x 0,40m</p><p>- 1,20 x 0,80m</p><p>Normalmente serão usados três sinais de advertência sucessivos, repetidos ou não,</p><p>para cada obra. Esses sinais preferencialmente conterão a distância que os separa</p><p>do local da obra.</p><p>Seta de Desvio (ANEXO 4)</p><p>O sinal é constituído por uma legenda com os dizeres “DESVIO” e um símbolo com o</p><p>formato de uma seta na horizontal.</p><p>Este sinal indica um desvio a ser tomado no trecho em obras.</p><p>file://///SOA.Alcoa.com/DFS/SLU/Openshare/Teams/Bpap/Controller/Private/IMS/Sharepoint/Alumar%20-%20EHS/4003262/R020/4003262_a4.docx</p><p>file://///SOA.Alcoa.com/DFS/SLU/Openshare/Teams/Bpap/Controller/Private/IMS/Sharepoint/Alumar%20-%20EHS/4003262/R020/4003262_a4.docx</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>12.5 Dispositivos de canalização</p><p>12.5.1 Barreiras</p><p>As barreiras são imprescindíveis para a segurança dos trabalhadores em serviços</p><p>nos trechos onde são executadas obras na rodovia.</p><p>Esses dispositivos não transmitem uma mensagem específica, embora possam ter</p><p>sinais de trânsito montados sobre si. São obstáculos reais na direção normal do</p><p>deslocamento do fluxo do trânsito para delinear uma canalização. Devem ser</p><p>precedidos por pré-sinalização de advertência e por sinais luminosos.</p><p>São empregados para bloquear parcialmente ou totalmente um trecho da rodovia.</p><p>As barreiras poderão ser de comprimentos variáveis conforme for requerido, e</p><p>poderão ser grupadas em unidades de qualquer tamanho.</p><p>Todas as barreiras usadas a noite serão refletorizadas ou diretamente iluminadas</p><p>com luzes fixas ou intermitentes.</p><p>Dependendo da natureza das necessidades, as barreiras poderão ser FIXAS ou</p><p>MÓVEIS.</p><p>As barreiras fixas são empregadas somente em construções de grande vultos,</p><p>podendo ser necessárias em terrenos acidentados ou em acostamento inclinado. As</p><p>barreiras móveis são apropriadas para as obras de pequena duração ou quando os</p><p>serviços são executados por etapas ao longo da rodovia, ou onde a passagem</p><p>ocasional de equipamentos ser feita.</p><p>O projeto das armações das barreiras móveis, devem resistir sem tombar, ventos</p><p>fortes ou leves contatos com veículos.</p><p>12.5.2 Cones, balizadores e marcadores tubulares</p><p>Dispositivos de canalização tais como cones de borracha ou de plástico e</p><p>balizadores podem ser usados antes do serviço de construção.</p><p>São empregados para encaminhar o fluxo do trânsito para a faixa apropriada, ou em</p><p>volta das obstruções.</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>O número de sinais requerido para canalização de um trecho em obras, é</p><p>condicionado a velocidade regulamentada e a largura da faixa de rolamento. Cada</p><p>sinal será uniformemente espaçado.</p><p>Cones - São dispositivos constituídos de borracha ou de material plástico, eficientes</p><p>na canalização de trânsito, quando relacionados a serviços móveis ou temporários</p><p>nas áreas em construção. Os cones devem ser refletorizados para o seu emprego à</p><p>noite (fig 53).</p><p>Balizadores - São dispositivos eficientes e práticos, empregados para canalizar o</p><p>trânsito, dividir faixas ou delinear o início do perigo ao longo de um trecho da</p><p>rodovia. São de madeira, com tamanho padronizado (fig53).</p><p>Marcadores Tubulares - São dispositivos plásticos, empregados para canalizar o</p><p>trânsito, dividir faixas ou deliniar trechos perigosos ao longo da área dos serviços de</p><p>construção e/ou melhoramentos na rodovia. São constituídos por tambores de aço</p><p>para porte de combustível, pintados nas cores padronizadas (fig.53).</p><p>12.5.3 Dispositivos luminosos (ANEXO 5)</p><p>Durante a noite a iluminação artificial é necessária nos dispositivos de sinalização de</p><p>obras. O reconhecimento de barreiras refletorizadas e aviso de canalização,</p><p>ocorrerão a uma distância limitada e dependerão da suficiência da iluminação.</p><p>Devem ser empregadas fontes de luzes independentes capazes de serem vistas a</p><p>longa distância.</p><p>São de emprego generalizado dispositivos de iluminação como lanternas, pisca-pisca</p><p>e lâmpadas elétricas.</p><p>As lanternas portáteis ou fixas, de luz vermelha, são empregadas para indicar pontes</p><p>perigosas na rodovia, montadas sobre barreiras, ou suporte. Elas podem ser de baixa</p><p>ou alta intensidade.</p><p>O espaçamento entre as lanternas disposta em séries, é de 5,00 a 10,00m.</p><p>Os piscas-piscas serão de cor amarela, e deverão acender de 70 a 120 vezes por</p><p>minuto, sendo o tempo aceso no mínimo 20% do tempo total.</p><p>As lâmpadas elétricas se destinam à iluminação dos sinais e barreiras, e deverão ser</p><p>de tamanho e número suficientes para oferecerem uma iluminação adequada, sob</p><p>file://///SOA.Alcoa.com/DFS/SLU/Openshare/Teams/Bpap/Controller/Private/IMS/Sharepoint/Alumar%20-%20EHS/4003262/R020/4003262_a5.docx</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>condições atmosféricas normais. Deve ser do tipo contínuo, não se admitindo pisca-</p><p>pisca para essa finalidade.</p><p>NOVOS MODELOS DE ISOLAMENTOS</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>SINALIZAÇÃO</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>ISOLAMENTO FORA DO PADRÃO</p><p>Fita Solta Base de concreto peso 21kg</p><p>Alumar - EHS/ Segurança do Trabalho / EHS</p><p>Isolamento de área</p><p>Aprovação: 27/Jun/2023 Responsável: Silva, Maria (Hatch)</p><p>4003262 R020</p><p>Próxima Rev.: Jun/2024 Aprovador: Fernandes, Alexandre</p><p>◆ V Á L I D O N A W E B ◆</p><p>Erro! Resultado não válido para índice.</p><p>Historico:</p><p>R000 (10/08/2001) - Revisão Inicial <br></p><p>R001 (31/03/2003) - ADEQUAÇÃO AO OHSAS <br></p><p>R002 (01/05/2003) - Mudança de elos de correntes de isolamento <br></p><p>R003 (18/06/2004) - Data de validade expirada. <br></p><p>R016 (28/06/2019) - Revisão</p><p>R018 (13/07/2021) - Revisão Periódica</p><p>R019 (12/07/2022) - Revisão Periódica</p><p>R020 (12/06/2023) - Revisão Periódica com alteração de modelos de pedestais</p>
