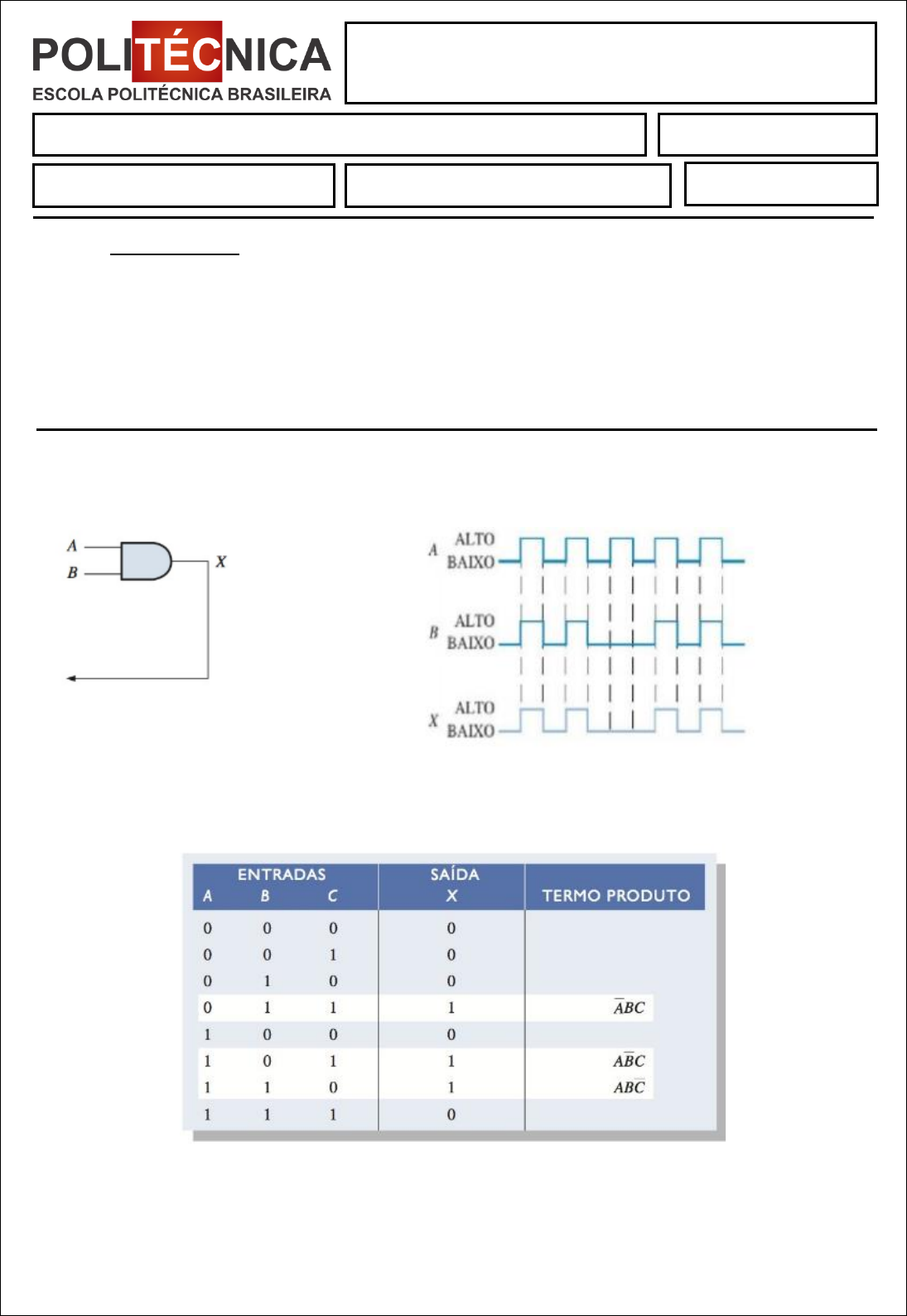

<p>Atividade de Pesquisa: Sistemas Digitais</p><p>1 - Se duas formas de onda, A e B, são aplicadas nas entradas de uma porta AND conforme mostrado</p><p>na figura abaixo, qual é a forma de onda de saída resultante?</p><p>2 - Projete um circuito lógico para implementar a operação especificada na tabela verdade mostrada na</p><p>imagem abaixo:</p><p>Sistemas Digitais</p><p>Aluno (a): João Victor Santana da Silva Data: 08/09/2024</p><p>Atividade de Pesquisa NOTA:</p><p>INSTRUÇÕES:</p><p>❖ Esta Avaliação contém 10 (dez) questões, totalizando 10 (dez) pontos.</p><p>❖ Você deve preencher dos dados no Cabeçalho para sua identificação</p><p>o Nome / Data de entrega</p><p>❖ As respostas devem ser digitadas abaixo de cada pergunta.</p><p>❖ Ao terminar grave o arquivo com o seu nome e envie o arquivo pelo sistema.</p><p>Atividade de Pesquisa: Sistemas Digitais</p><p>3 - Determine a forma de onda fout para o circuito dado na imagem abaixo quando uma onda quadrada</p><p>de 8 kHz for aplicada na entrada de clock do flip-flop A.</p><p>4 - A Figura abaixo mostra um temporizador 555 configurado no modo (oscilador).</p><p>Determine a frequência de saída e o ciclo de trabalho.</p><p>Atividade de Pesquisa: Sistemas Digitais</p><p>5 - São realizadas medidas de frequência no contador truncado mostrado na imagem abaixo conforme</p><p>indicado. Determine se o contador está funcionando corretamente e, em caso negativo, determine o</p><p>defeito.</p><p>f4 = 10 MHz/32.064</p><p>F4311,88 Hz</p><p>Módulo fin/ fout = 10 MHz/637,76 Hz Módulo 15.680</p><p>contagem presetada = módulo completo módulo truncado</p><p>contagem presetada = 65.536-15.5680</p><p>contagem presetada = 49.856</p><p>contagem presetada = C2C016</p><p>o contador está sendo presetado com C2C016, em vez de 82C016, cada vez que recicla. Os conta-</p><p>dores 1, 2 e 3 estão sendo presetados corretamente, porém o contador 4 não. Como C16 = 11002,</p><p>a entrada D2 para o contador 4 está em nível ALTO quando deveria ser nível BAIXO. Isso é</p><p>causado mais provavelmente por uma entrada aberta.</p><p>Atividade de Pesquisa: Sistemas Digitais</p><p>6 - Mostre os estados do registrador de 5 bits mostrado na imagem abaixo para as formas de onda de</p><p>entrada de dados especificada e do clock.</p><p>Considere que o registrador esteja inicialmente zerado (todos os bits em nível 0).</p><p>7 - O conteúdo hexadecimal do registrador CS e do IP são mostrados na imagem abaixo. Determine o</p><p>endereço físico da próxima instrução na memória.</p><p>8 - Um ALM em um FPGA Stratix II é configurado no modo LUT estendida, como mostra a imagem</p><p>abaixo. Para as saídas da LUT específica mostrada, determine a saída de soma de produtos final.</p><p>9 - Determine as saídas A = B, A > B e A < B para os números de entradas mostrados no comparador</p><p>visto na imagem abaixo.</p><p>Atividade de Pesquisa: Sistemas Digitais</p><p>10 - Determine as margens de ruído dos níveis ALTO e BAIXO para CMOS e TTL usando as infor-</p><p>mações dadas nas imagens abaixo.</p><p>Atividade de Pesquisa: Sistemas Digitais</p>
