Atividade de Pesquisa: Sistemas Digitais









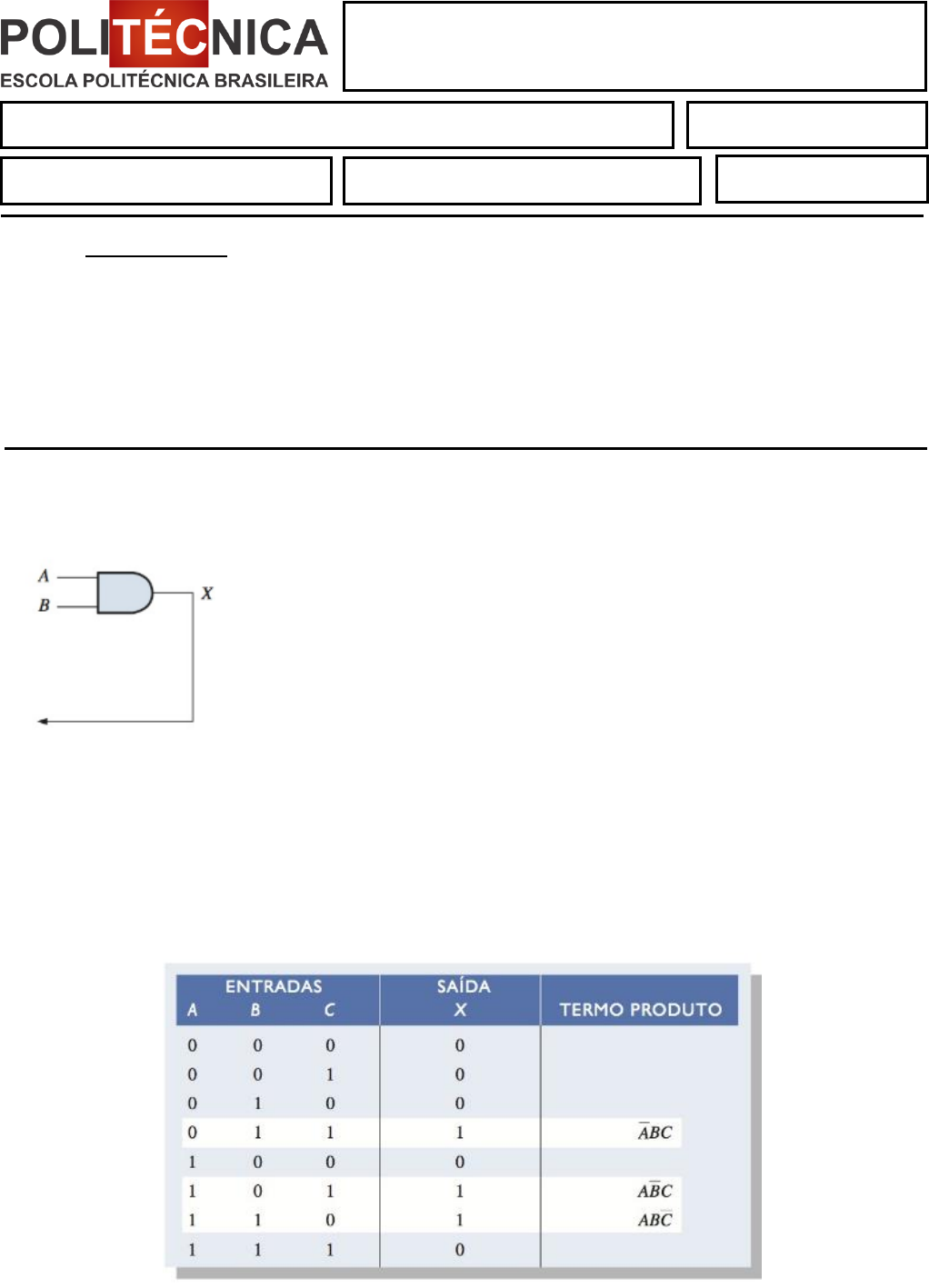

1 - Se duas formas de onda, A e B, são aplicadas nas entradas de uma porta AND conforme mostrado
na figura abaixo, qual é a forma de onda de saída resultante?

A forma de onda na saída X é nível ALTO apenas quando as formas de onda em A e B forem nível
ALTO.
Portanto, X é nível Alto.


2 - Projete um circuito lógico para implementar a operação especificada na tabela verdade mostrada na
imagem abaixo:


Sistemas Digitais
Aluno (a): Data: 10 / 02 /2023
Atividade de Pesquisa NOTA:
INSTRUÇÕES:

1. Esta Avaliação contém 10 (dez) questões, totalizando 10 (dez) pontos.
2. Você deve preencher dos dados no Cabeçalho para sua identificação
1. Nome / Data de entrega
3. As respostas devem ser digitadas abaixo de cada pergunta.
4. Ao terminar grave o arquivo com o seu nome e envie o arquivo pelo sistema.

Atividade de Pesquisa: Sistemas Digitais
X = 1 para três tipos de condições de entrada. Portanto, a expressão logica é:
X =ÃBC + ABC + AB
3 - Determine a forma de onda fout para o circuito dado na imagem abaixo quando uma onda quadrada
de 8 kHz for aplicada na entrada de clock do flip-flop A.

Como esses flip-flops são disparados na borda positiva, as saídas mudam na borda positiva do clock.
ocorre um pulso de saída para cada oito pulsos de entrada, assim a frequência de saída é 1kHz.

4 - A Figura abaixo mostra um temporizador 555 configurado no modo (oscilador).
Determine a frequência de saída e o ciclo de trabalho.


f= 1,44/(2,2 + 9,4)0,022 = 5,64 kHz
(2,2 + 4,7 / 2,2 + 9,4) 100% = 59,5%

5 - São realizadas medidas de frequência no contador truncado mostrado na imagem abaixo conforme
indicado. Determine se o contador está funcionando corretamente e, em caso negativo, determine o
defeito.

f4 = 10MHz / 32.064 = 311,88 Hz
Atividade de Pesquisa: Sistemas Digitais
A frequência de 637.76 Hz medida não está de acordo com a frequência calculada 311,88 Hz.
Para encontrar o contador com defeito, determine o módulo truncado real com a seguir
Módulo= f in 10MHz / f out 637,76Hz = 15.680

6 - Mostre os estados do registrador de 5 bits mostrado na imagem abaixo para as formas de onda de
entrada de dados especificada e do clock.
Considere que o registrador esteja inicialmente zerado (todos os bits em nível 0).


O primeiro bit de dado (1) é inserido no registrador no primário pulso de clock e em seguida deslocado
da esquerda para a direita enquanto os bits restante são inseridos e deslocados. O registrador contém
11010 após cinco pulsos de clock.
7 - O conteúdo hexadecimal do registrador CS e do IP são mostrados na imagem abaixo. Determine o
endereço físico da próxima instrução na memória.

o endereço base deslocado de offset são somados para produzir um endereço físico de 20 bits.
 (A0340) endereço base. Deslocado 4 bits à esquerda. + (OFF2) endereço de offset. = (A1333)
endereço físico da próxima instrução.
8 - Um ALM em um FPGA Stratix II é configurado no modo LUT estendida, como mostra a imagem
abaixo. Para as saídas da LUT específica mostrada, determine a saída de soma de produtos final.

A expressão da saída de soma de produtos é:

Ã5A4A3A2A1A0 + A5Ã4A3A2A1A0 + Ã5A4A3A2A1A0 + A6A5A4A3Ã2Ã0 + A6A5Ã4A3A2Ã0
+ A6A5A4A3A2Ã0
9 - Determine as saídas A = B, A > B e A < B para os números de entradas mostrados no comparador
visto na imagem abaixo.
Atividade de Pesquisa: Sistemas Digitais
A>B - BAIXO
A=B - BAIXO
A<B - ALTO

10 - Determine as margens de ruído dos níveis ALTO e BAIXO para CMOS e TTL usando as
informações dadas nas imagens abaixo.

V ih(mín) = 3,5 V
V il(máx) = 1,5 V
V oh(mín) = 4,4 V
V ok(máx) = 0,33 V

V nh = V oh(mín) - Vih(mín) = 4,4 V - 3,5V = 0,9 V
V nl = V il(máx) - V ok(máx) = 1,5 V - 0,33V = 1,17 V
Para CMOS operando com 5V.


V ih(mín) = 2V
V il(máx) = 0,8V
V oh(mín) = 2,4V
V ok(máx) = 0,4V

V nh = V oh(mín) - V ih(mín) = 2,4V - 2V = 0,4 V
V nl = V il(máx) - V ok(máx) = 0,8V - 0,4 V = 0,4 V
Para porta TTL.

Uma porta TTL é imune a um ruído de até 0,4V para os estados de entrada ALTO ou BAIXO.



Atividade de Pesquisa: Sistemas Digitais
