ATIVIDADE 1 - ELEMENTOS DE MÁQUINAS

Prévia do material em texto

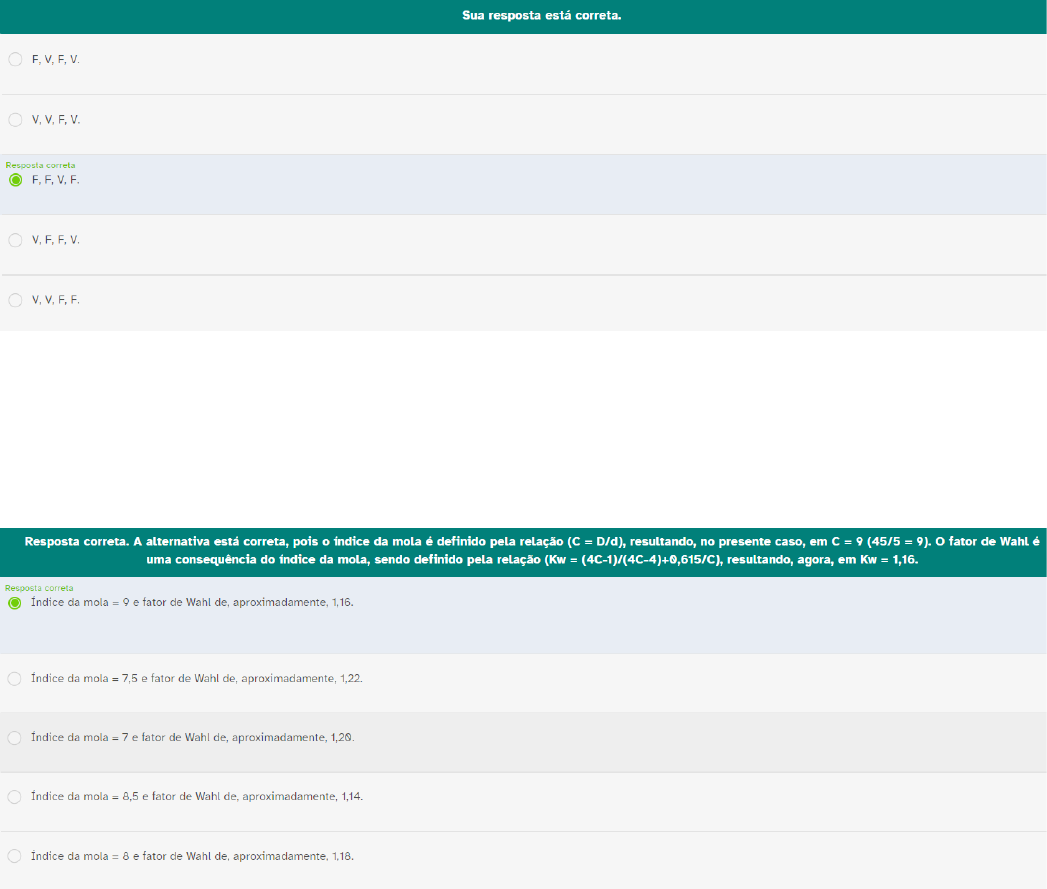

<p>ATIVIDADE 1 - ELEMENTOS DE MÁQUINAS</p><p>1 - O dimensionamento das molas helicoidais de tração contempla a presença de um carregamento inicial aplicado sobre a mola, o qual tem por objetivo possibilitar que os arames da mola, após a correspondente fabricação dela, permaneçam em contato direto uns com os outros.</p><p>A respeito do dimensionamento das molas helicoidais de tração, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).</p><p>I. (   ) A relação carga-deformação de uma mola helicoidal de tração é definida pela relação: F = Ky, sendo F a força, K a constante (ou razão) da mola e y a deflexão da mola.</p><p>II. (   ) A deflexão máxima de uma mola helicoidal de tração é definida pela relação: ymax = Fmax/K, sendo ymax a deflexão máxima da mola, K a constante (ou razão) da mola e Fmax a carga máxima aplicada.</p><p>III. (  ) O comprimento total de uma mola helicoidal de tração é definido pela relação: L = Lo + ymax, sendo “Lo” o comprimento fechado (sólido) da mola e ymax a deflexão máxima da mola.</p><p>IV. (   ) A carga inicial aplicada sobre uma mola helicoidal de tração não apresenta qualquer influência no dimensionamento da mola.</p><p>Assinale a alternativa que apresenta a sequência correta.</p><p>Resposta correta. A sequência está correta, pois a afirmativa III é verdadeira, visto que a soma realizada entre o comprimento sólido da mola e a máxima deformação sofrida por ela, quando solicitada por um carregamento externo máximo, fornece o valor do comprimento livre da mola.</p><p>2 - O dimensionamento das molas de compressão envolve diversos parâmetros geométricos da mola, como: passo, comprimento livre, comprimento sólido e diâmetro do arame, e, também, parâmetros externos, tais como: força atuante e deflexão sofrida pela mola.</p><p>Nesse sentido, assinale a alternativa que indique o valor do índice da mola e o valor do fator de Wahl, para uma mola helicoidal de diâmetro de arame 5 mm e diâmetro médio 45 mm.</p><p>3 - Leia o excerto a seguir.</p><p>O processo de fabricação de molas de compressão contempla um desenrolador de fio de mola, o qual dará formato final à mola. Em decorrência desse processo, as molas serão submetidas a um elevado nível de tensões, necessitando de um tratamento térmico posterior para alívio dessas tensões.</p><p>Considerando o excerto apresentado sobre a fabricação das molas de compressão, analise as afirmativas a seguir.</p><p>I. Os tratamentos térmicos utilizados para alívio de tensões são padronizados, independente do material considerado para a mola.</p><p>II. O tratamento térmico de revenimento é, normalmente, aplicado com o objetivo de corrigir a tenacidade da mola.</p><p>III. O tratamento térmico de têmpera é, normalmente, aplicado com o objetivo de fornecer o endurecimento necessário para a mola.</p><p>IV. Os tratamentos térmicos de revenimento e têmpera são excludentes, ou seja, considera-se apenas um dos dois tratamentos no processo de fabricação das molas.</p><p>Está correto o que se afirma em:</p><p>4 - Leia o trecho a seguir.</p><p>No dimensionamento de uma mola helicoidal de compressão, além da determinação da tensão de cisalhamento atuante no arame da mola, é necessário determinar a deflexão sofrida por esta, visto que, a partir dessa informação, torna-se possível relacionar o passo e os comprimentos livre e sólido da mola.</p><p>Com base no contexto apresentado, analise as asserções a seguir e a relação proposta entre elas.</p><p>I. A deflexão máxima sofrida pela mola depende dos comprimentos livre e sólido desta.</p><p>Pois:</p><p>II. A deflexão sofrida pela mola é diretamente proporcional à carga atuante sobre ela e inversamente proporcional ao módulo de rigidez do material dessa mola.</p><p>A seguir, assinale a alternativa correta.</p><p>5 - Dentre os diversos tipos de molas disponíveis, pode-se considerar que as molas helicoidais, tanto de tração quanto de compressão, apresentam diversas similaridades no contexto do dimensionamento delas. Ambas apresentam tensões de cisalhamento atuantes no corpo da mola.</p><p>A respeito do dimensionamento das molas helicoidais de tração, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).</p><p>I. (   ) As tensões de cisalhamento no corpo da mola de tração devem ser tratadas da mesma maneira que são para o caso das molas de compressão.</p><p>II. (   ) Além do dimensionamento do corpo da mola de tração, existe a necessidade em se dimensionar os ganchos das extremidades dessa mola quanto a esforços de tração e de torção.</p><p>III. (  ) A relação carga-deformação de uma mola helicoidal de tração é calculada de forma equivalente ao caso de uma mola helicoidal de compressão.</p><p>IV. (   ) As molas de tração são, geralmente, submetidas a um esforço de tração inicial, fato esse que altera a relação carga-deformação delas.</p><p>Assinale a alternativa que apresenta a sequência correta.</p><p>6 - As molas, em um contexto geral, são classificadas como elementos elásticos, tendo por objetivos principais exercer força, armazenar energia e proporcionar flexibilidade. Dessa forma, uma das principais maneiras de classificação das molas está relacionada com a natureza e o sentido da força exercida.</p><p>Nesse sentido, assinale a alternativa correta que indique apenas molas classificadas como molas de compressão.</p><p>7 - Leia o excerto a seguir.</p><p>O cálculo das tensões de cisalhamento atuantes nos arames de uma mola helicoidal de compressão contempla um fator de correção específico e válido para a correção da curvatura dos arames da mola. Esse fator é associado a um estudioso na área de molas helicoidais, conhecido, assim, como fator de Wahl.</p><p>A respeito do fator de Wahl, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).</p><p>I. ( ) O cálculo do fator de Wahl depende do índice da mola, cujo valor é dado por C = D/d.</p><p>II. ( ) O fator de Wahl é diferenciado do fator de correção do cisalhamento, o qual é Ks.</p><p>III. ( ) O fator de Wahl é equivalente ao fator de correção do cisalhamento, o qual é Ks.</p><p>IV. ( ) O fator de Wahl é calculado a partir da relação: (2C+1)/2C.</p><p>Assinale a alternativa que apresenta a sequência correta.</p><p>8 - Leia o trecho a seguir.</p><p>As molas helicoidais de compressão apresentam espiras ativas e espiras inativas. As espiras ativas são aquelas que, efetivamente, influenciam o cálculo das deflexões sofridas pela mola, enquanto a diferença entre o número total de espiras e as espiras ativas fornece a quantidade de espiras inativas da mola.</p><p>Com base no trecho apresentado, analise as asserções a seguir e a relação proposta entre elas.</p><p>I. Para o caso de extremidades planas, o número de espiras ativas coincide com o número de espiras totais da mola, ocasionando a condição de que o número de espiras inativas é nulo.</p><p>Pois:</p><p>II. Em aplicações de maior importância, a extremidade da mola deve ser em esquadro e esmerilhada, favorecendo, com isso, a transferência de carga.</p><p>A seguir, assinale a alternativa correta.</p><p>9 - As molas helicoidais de tração contemplam a presença de um carregamento inicial aplicado sobre a mola durante o processo de fabricação dela, cujo objetivo é possibilitar que os arames da mola permaneçam em contato direto uns com os outros. A tensão decorrente desse carregamento deve, ainda, ficar dentro de uma faixa recomendável de valores.</p><p>A respeito de uma pré-carga de 10 N aplicada em uma mola helicoidal de tração com diâmetro médio de 10 mm e diâmetro de arame 2 mm, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).</p><p>I. (   ) O índice da mola vale 5.</p><p>II. (   ) A tensão inicial não corrigida aplicada sobre a mola vale 31,83 MPa.</p><p>III. (  ) O intervalo de tensão inicial preferido vale: 136,65  13,3 MPa.</p><p>IV. (   ) A tensão inicial encontra-se fora do intervalo inicial preferido.</p><p>Assinale a alternativa que apresenta a sequência correta.</p><p>10 - Leia o excerto a seguir.</p><p>O dimensionamento de molas helicoidais de compressão, além de envolver diversos parâmetros a serem considerados, contempla a presença de tensões de cisalhamento atuantes nos arames da mola como decorrência de carregamentos externos de</p><p>compressão.</p><p>A respeito das tensões de cisalhamento atuantes em molas helicoidais de compressão, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).</p><p>I. ( ) Considerando o fio reto (sem efeito da curvatura), a equação da tensão de cisalhamento contempla um fator designado como fator de correção da tensão de cisalhamento.</p><p>II. (  ) Tanto para o fio reto quanto para o fio curvo (considerando o efeito da curvatura), a equação da tensão de cisalhamento contempla um fator designado como fator de correção da tensão de cisalhamento.</p><p>III. (  ) Considerando o fio curvo (com efeito da curvatura), a equação da tensão de cisalhamento contempla um fator designado como fator de Wahl.</p><p>IV. (  ) A equação da tensão de cisalhamento pode ser manipulada e escrita a partir do chamado índice da mola, o qual é dado pela relação (D/d).</p><p>Assinale a alternativa que apresenta a sequência correta.</p><p>image7.png</p><p>image8.png</p><p>image9.gif</p><p>image10.png</p><p>image11.png</p><p>image1.png</p><p>image2.png</p><p>image3.png</p><p>image4.png</p><p>image5.png</p><p>image6.png</p>
