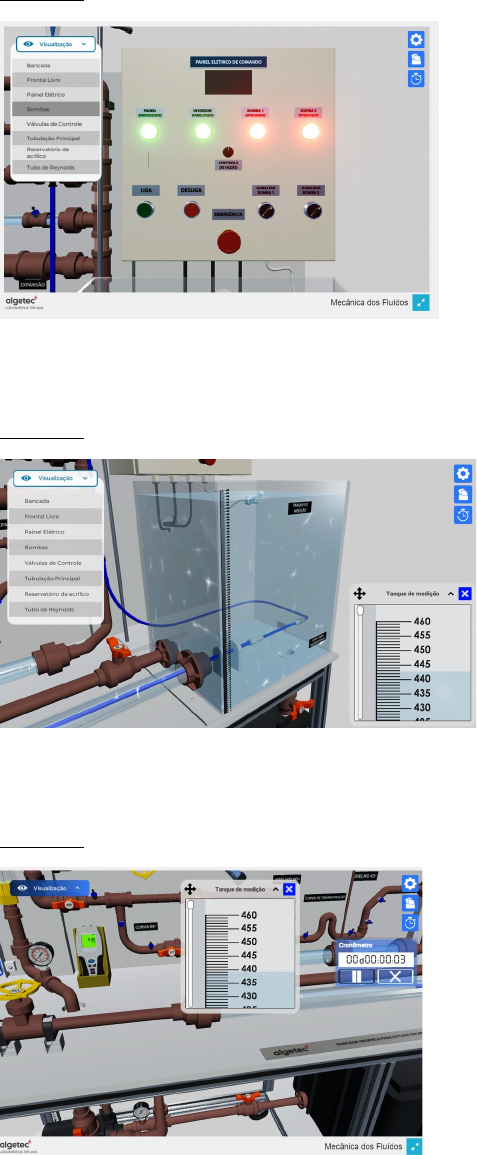

<p>Passo 4</p><p>Habilitando o painel elétrico para preencher o reservatório</p><p>Passo 5</p><p>Reservatório cheio com a boia ativada e válvula fechada para impedir a recirculação de fluido</p><p>Passo 6</p><p>Realizando o início da contagem de vazão do passo 6 após 1 minutos a medida desceu de 440 para 417 com válvula aberta em 8%</p><p>Passo 7</p><p>Posicionados os Pop-Ups e para o início do experimento</p><p>Realizando o Experimento</p><p>Iniciado em 420mm e finalizado em 390mm – tempo 01:40</p><p>Abertura da válvula em 8%</p><p>Resultado do teste com tempo e o nível da água está ligeiramente abaixo, pois foi necessário pausar o cronometro primeiro</p><p>Avaliação dos Resultados</p><p>Porcentagem de trabalho da Válvula</p><p>Tempo (s)</p><p>Volume Inicial</p><p>Volume final</p><p>Vazão</p><p>8%</p><p>60</p><p>0,05632m³</p><p>0,05338m³</p><p>4,9x10-5m³/s</p><p>8%</p><p>100</p><p>0,05476m³</p><p>0,04992m³</p><p>4,84x10-5m³/s</p><p>Porcentagem de trabalho da Válvula</p><p>Velocidade</p><p>Vazão</p><p>Re</p><p>Regime de Escoamento</p><p>8%</p><p>0,03223 m/s</p><p>4,9x10-5m³/s</p><p>1418</p><p>Laminar</p><p>8%</p><p>0,03216 m/s</p><p>4,84x10-5m³/s</p><p>1415</p><p>Laminar</p><p>Porcentagem de trabalho da Válvula</p><p>Regime de Escoamento</p><p>8%</p><p>Laminar</p><p>8%</p><p>Laminar</p><p>· A viscosidade cinemática da água é de aproximadamente 1,0x10-6 m2/s, quando a temperatura é de 20°C.</p><p>· Comprimento: 400 mm;</p><p>· Largura: 320 mm;</p><p>· Altura: 474 mm;</p><p>· diâmetro interno no tubo de Reynolds D = 44 mm.</p><p>image6.png</p><p>image1.png</p><p>image2.png</p><p>image3.png</p><p>image4.png</p><p>image5.png</p>
