Corrente Elétrica e Os Circuitos C C

Prévia do material em texto

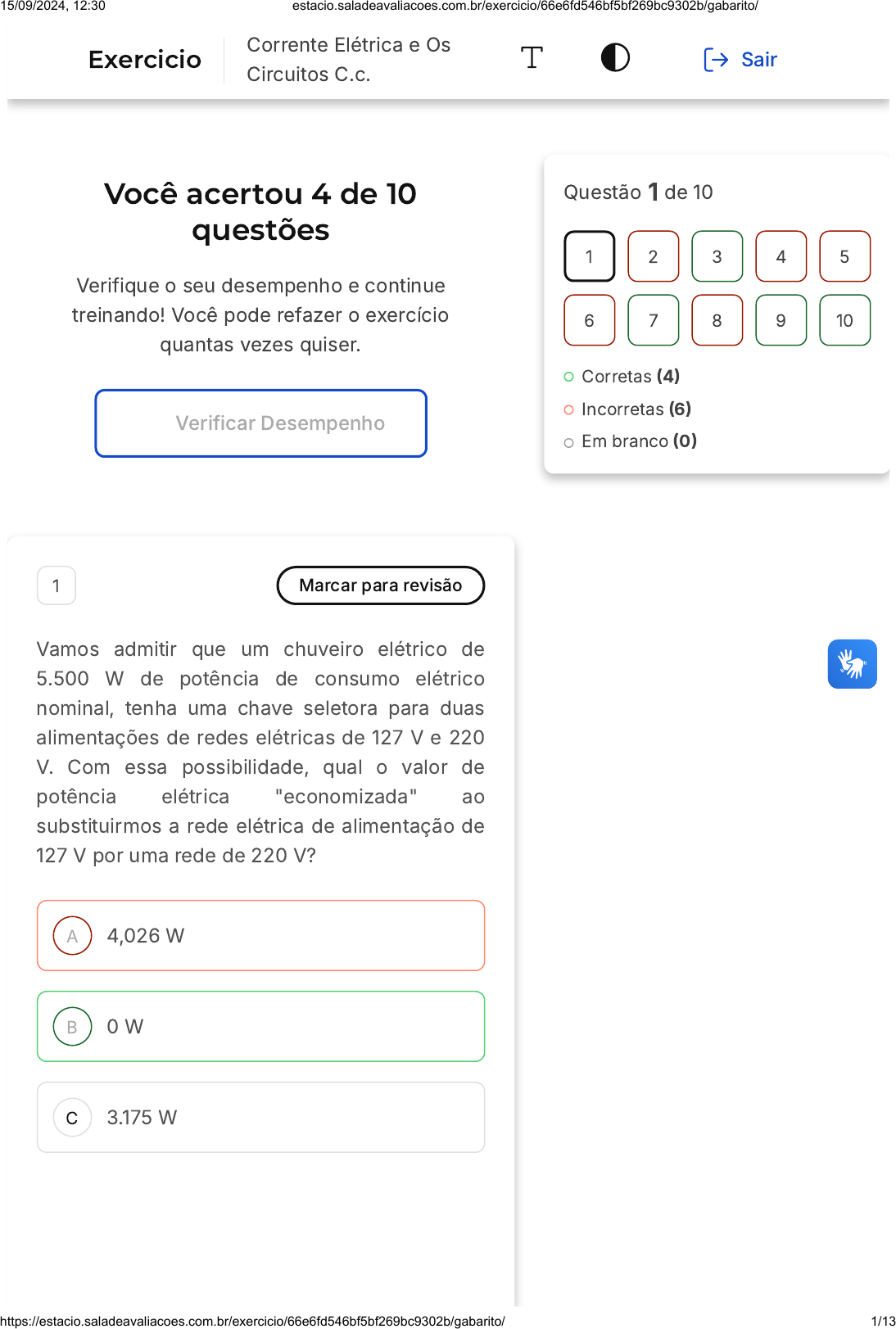

<p>Você acertou 4 de 10</p><p>questões</p><p>Verifique o seu desempenho e continue</p><p>treinando! Você pode refazer o exercício</p><p>quantas vezes quiser.</p><p>Verificar Desempenho</p><p>A</p><p>B</p><p>C</p><p>1 Marcar para revisão</p><p>Vamos admitir que um chuveiro elétrico de</p><p>5.500 W de potência de consumo elétrico</p><p>nominal, tenha uma chave seletora para duas</p><p>alimentações de redes elétricas de 127 V e 220</p><p>V. Com essa possibilidade, qual o valor de</p><p>potência elétrica "economizada" ao</p><p>substituirmos a rede elétrica de alimentação de</p><p>127 V por uma rede de 220 V?</p><p>4,026 W</p><p>0 W</p><p>3.175 W</p><p>Questão 1 de 10</p><p>Corretas �4�</p><p>Incorretas �6�</p><p>Em branco �0�</p><p>1 2 3 4 5</p><p>6 7 8 9 10</p><p>Exercicio</p><p>Corrente Elétrica e Os</p><p>Circuitos C.c.</p><p>Sair</p><p>15/09/2024, 12:30 estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/ 1/13</p><p>D</p><p>E</p><p>9.526 W</p><p>2.325 W</p><p>Resposta incorreta</p><p>Opa! A alternativa correta é a letra</p><p>B. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>A potência elétrica de um aparelho é uma</p><p>característica intrínseca do mesmo, ou</p><p>seja, não varia com a tensão da rede</p><p>elétrica. Portanto, ao mudar a rede elétrica</p><p>de alimentação de 127 V para 220 V, a</p><p>potência do chuveiro permanecerá a</p><p>mesma, ou seja, 5.500 W. Assim, não há</p><p>economia de potência elétrica nessa</p><p>substituição, o que nos leva à alternativa</p><p>correta: 0 W.</p><p>2 Marcar para revisão</p><p>Um circuito elétrico simples, possui uma f.e.m.</p><p>ideal (resistência interna zero) de 8 V e um</p><p>resistor ôhmico de 4Ω. Sua corrente elétrica,</p><p>com esse resistor elétrico de 4Ω, é de I � 2 A. A</p><p>potência consumida por esse resistor é P �</p><p>16 W. Mas se substituirmos o resistor de 4Ω por</p><p>outro resistor com 8Ω, qual será a potência de</p><p>consumo do novo resistor elétrico de 8Ω?</p><p>15/09/2024, 12:30 estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/ 2/13</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>P � 16 W</p><p>P � 0 W</p><p>P � 8 W</p><p>P � 10 W</p><p>P � 4 W</p><p>Resposta incorreta</p><p>Opa! A alternativa correta é a letra</p><p>C. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>P � 8 W</p><p>3 Marcar para revisão</p><p>Considere que trés resistores retangulares säo</p><p>construidos do mesmo material com</p><p>resistividade p. O resistor 1 tem área de seção</p><p>reta \�A\� e comprimento \�L\�, o resistor 2 tem</p><p>área de seção reta \�2 A\� e comprimento \�L\�,</p><p>e o resistor 3 tem área de seçảo reta \�A / 2\� e</p><p>comprimento \�L / 2\�. Cada um dos resistores</p><p>foi submetido a mesma diferença de potencial</p><p>entre suas extremidades, assim, pode-se</p><p>afirmar sobre os módulos \�J_i=(i=1,2,3�\) das</p><p>densidades de corrente que fluem ao longo</p><p>deles e sobre suas resistências \�R_t\� que:</p><p>15/09/2024, 12:30 estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/ 3/13</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>J = J = J e R = R = R1 2 3 1 2 3</p><p>J = J = J /2 e R = R = R1 2 3 1 2 3</p><p>J = J = J /2 e R = 2R = R1 2 3 1 2 3</p><p>J = J /4 � J e R = 2R = R1 2 3 1 2 3</p><p>J = J = 2J e 2R = 4R = R1 2 3 1 2 3</p><p>Resposta correta</p><p>Parabéns, você selecionou a</p><p>alternativa correta. Confira o</p><p>gabarito comentado!</p><p>Gabarito Comentado</p><p>Resistência é dada por:</p><p>$$</p><p>R�\frac{\rho L}�A�</p><p>$$</p><p>Válida para condutores com área de seção</p><p>reta \�A\� constante.</p><p>Resistor 1: área de seção reta \�A\� e</p><p>comprimento \�L\�.</p><p>$$</p><p>\begin{gathered}</p><p>R_1�\frac{\rho L}�A��R \\</p><p>R�R_1</p><p>\end{gathered}</p><p>$$</p><p>Resistor 2: área de seção reta \�2 A\� e</p><p>comprimento \�L\�.</p><p>$$</p><p>\begin{gathered}</p><p>R_2�\frac{\rho L}�2 A��\frac{R��2} \\</p><p>R�2 R_2</p><p>15/09/2024, 12:30 estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/ 4/13</p><p>\end{gathered}</p><p>$$</p><p>Resistor 3: área de seçäo reta \(\mathrm{A�</p><p>/ 2\) e comprimento \(\mathrm{L� / 2\)</p><p>$$</p><p>\begin{gathered}</p><p>R_3�\frac{\rho L / 2��A / 2��R \\</p><p>R�R_3</p><p>\end{gathered}</p><p>$$</p><p>Logo: \�R_1�2 R_2�R_3\)</p><p>Calculando a densidade de corrente.</p><p>Sabemos que:</p><p>$$</p><p>\begin{aligned}</p><p>& J�\frac{l}{A} \\</p><p>& J�\frac{V��R A}</p><p>\end{aligned}</p><p>$$</p><p>$$</p><p>\underline{\mathrm{e}} l=V / R_f \log 0�</p><p>$$</p><p>$$</p><p>J�\frac{V��R A}</p><p>$$</p><p>Resistor 1: área de seçäo reta \�A\� e</p><p>comprimento \�L\�.</p><p>$$</p><p>\begin{gathered}</p><p>J_1�\frac{V��R_1 A_1� \\</p><p>J_1�\frac{V��R A}�J \\</p><p>J_1�J</p><p>\end{gathered}</p><p>$$</p><p>Resistor 2: área de seçäo reta \�2 A\� e</p><p>comprimento \�L\�.</p><p>$$</p><p>\begin{gathered}</p><p>J_2�\frac{V��R_2 A_2� \\</p><p>J_2�\frac{V��\left(\frac{R��2}\right) 2</p><p>A��\frac{V��R A} \\</p><p>J_2�J</p><p>\end{gathered}</p><p>15/09/2024, 12:30 estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/ 5/13</p><p>A</p><p>B</p><p>C</p><p>$$</p><p>Resistor 3: área de seçăo reta \(\mathrm{A�</p><p>/ 2\) e comprimento \(\mathrm{L� / 2\)</p><p>$$</p><p>\begin{gathered}</p><p>J_3�\frac{V��R_3 A_3� \\</p><p>J_3�\frac{V��R\left(\frac{A�</p><p>�2�\right)}=\frac{2 V}�R A� \\</p><p>J_3�2 J \\</p><p>J�\frac{J_3}�2}</p><p>\end{gathered}</p><p>$$</p><p>\(\operatorname{LogO}: J_1�J_2�\frac{J_3}</p><p>�2�\)</p><p>4 Marcar para revisão</p><p>Um fio condutor elétrico de cobre (calibre 18)</p><p>possui área de seção reta igual a</p><p>e diâmetro de 1,02 mm.</p><p>Considerando que esse fio conduz uma</p><p>corrente elétrica I  = 1,67 A, obtenha a</p><p>resistência elétrica de um segmento do fio com</p><p>comprimento linear L � 50,0 m. A resistividade</p><p>do cobre nas condições normais de</p><p>temperatura a  é</p><p>.</p><p>8, 2  ×  10−7m2</p><p>20 °C</p><p>ρ  = 1, 72  ×  10−8 Ω.m</p><p>R  = 15, 0 Ω</p><p>R  = 0, 105 Ω</p><p>R  = 105, 0 Ω</p><p>15/09/2024, 12:30 estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/ 6/13</p><p>D</p><p>E</p><p>A</p><p>B</p><p>C</p><p>R  = 10, 5 Ω</p><p>R  = 1, 05 Ω</p><p>Resposta incorreta</p><p>Opa! A alternativa correta é a letra</p><p>E. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>A resistência elétrica de um condutor pode</p><p>ser calculada pela fórmula ,</p><p>onde é a resistência, é a resistividade</p><p>do material, é o comprimento do</p><p>condutor e é a área de seção reta.</p><p>Substituindo os valores dados na questão</p><p>na fórmula, temos que a resistência é igual</p><p>a , que corresponde à</p><p>alternativa E.</p><p>R = ρ × L</p><p>A</p><p>R ρ</p><p>L</p><p>A</p><p>R  = 1, 05 Ω</p><p>5 Marcar para revisão</p><p>Em uma associação em paralelo com 1.000</p><p>resistores ôhmicos de 10 Ω cada, qual é a</p><p>resistência equivalente total dessa associação?</p><p>R  = 10  Ωeq</p><p>2</p><p>R  = 10 Ωeq</p><p>1</p><p>R  = 10 Ωeq</p><p>0</p><p>15/09/2024, 12:30 estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/ 7/13</p><p>D</p><p>E</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>R  = 10 Ωeq</p><p>�1</p><p>R  = 10  Ωeq</p><p>�2</p><p>Resposta incorreta</p><p>Opa! A alternativa correta é a letra</p><p>E. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>R  = 10  Ωeq</p><p>�2</p><p>6 Marcar para revisão</p><p>Em uma associação em série com 1.000</p><p>resistores ôhmicos de 10 Ω cada, qual é a</p><p>resistência equivalente total dessa associação?</p><p>R  �10  Ωeq</p><p>4</p><p>R  �10 Ωeq</p><p>3</p><p>R  �10 Ωeq</p><p>2</p><p>R  �10 Ωeq</p><p>1</p><p>R  �10 Ωeq</p><p>0</p><p>Resposta incorreta</p><p>15/09/2024, 12:30 estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/ 8/13</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>Opa! A alternativa correta é a letra</p><p>A. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>R  �10  Ωeq</p><p>4</p><p>7 Marcar para revisão</p><p>Uma pessoa está tentando descobrir a</p><p>resistência elétrica de um fio condutor</p><p>desconhecido. Para isso, ela conecta o fio em</p><p>série com uma fonte de tensão conhecida e um</p><p>resistor de valor conhecido. Qual é o nome do</p><p>circuito elétrico que ela está montando?</p><p>Circuito aberto.</p><p>Circuito em paralelo.</p><p>Circuito misto.</p><p>Circuito em série.</p><p>Circuito de derivação.</p><p>Resposta correta</p><p>Parabéns, você selecionou a</p><p>alternativa correta. Confira o</p><p>gabarito comentado!</p><p>Gabarito Comentado</p><p>15/09/2024, 12:30 estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/</p><p>9/13</p><p>A</p><p>B</p><p>C</p><p>No circuito elétrico em série, os</p><p>componentes elétricos são conectados um</p><p>após o outro, ou seja, a corrente elétrica</p><p>que passa por um componente também</p><p>passa por todos os outros componentes do</p><p>circuito. Nesse caso, a pessoa está</p><p>montando um circuito em série com o fio</p><p>condutor desconhecido, a fonte de tensão</p><p>conhecida e o resistor de valor conhecido.</p><p>Como a corrente elétrica é a mesma em</p><p>todo o circuito, é possível calcular a</p><p>resistência elétrica do fio desconhecido</p><p>através da Lei de Ohm, que relaciona a</p><p>tensão, a corrente e a resistência elétrica.</p><p>8 Marcar para revisão</p><p>Uma torradeira de 1800 W, uma frigideira</p><p>elétrica de 1,3 kW e uma lâmpada de 100 W são</p><p>ligadas a um mesmo circuito de 20 A e 120 V.</p><p>Calcule a corrente elétrica que atravessa cada</p><p>dispositivo e responda: Qual é a corrente total</p><p>demandada simultaneamente? Essa corrente</p><p>elétrica total fará o disjuntor elétrico abrir? Sim</p><p>ou não? �Disjuntor elétrico é um componente de</p><p>segurança de instalações elétricas, que</p><p>desarma (abre) quando a corrente supera sua</p><p>especificação.)</p><p>I = 11 A; Não.</p><p>I = 15 A; Não.</p><p>I = 20 A; Não.</p><p>15/09/2024, 12:30 estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/ 10/13</p><p>D</p><p>E</p><p>A</p><p>B</p><p>C</p><p>I = 22 A; Não.</p><p>I = 27 A; Não.</p><p>Resposta incorreta</p><p>Opa! A alternativa correta é a letra</p><p>E. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>I = 27 A; Não.</p><p>9 Marcar para revisão</p><p>Um eletricista está tentando identificar a</p><p>polaridade de um circuito elétrico. Para isso, ele</p><p>utiliza um multímetro e faz a medição da</p><p>diferença de potencial (tensão) entre dois</p><p>pontos do circuito. Qual é a função do</p><p>multímetro nesse caso?</p><p>Medir a corrente elétrica do circuito.</p><p>Medir a resistência elétrica do circuito.</p><p>Medir a potência elétrica do circuito.</p><p>15/09/2024, 12:30 estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/ 11/13</p><p>D</p><p>E</p><p>Medir a tensão elétrica do circuito.</p><p>Medir a impedância elétrica do</p><p>circuito.</p><p>Resposta correta</p><p>Parabéns, você selecionou a</p><p>alternativa correta. Confira o</p><p>gabarito comentado!</p><p>Gabarito Comentado</p><p>O multímetro é um instrumento de medição</p><p>elétrica que pode ser usado para medir</p><p>diversas grandezas elétricas, como</p><p>corrente elétrica, resistência elétrica,</p><p>potência elétrica, tensão elétrica e</p><p>impedância elétrica. No caso em questão,</p><p>o eletricista está utilizando o multímetro</p><p>para medir a diferença de potencial</p><p>(tensão) entre dois pontos do circuito, o</p><p>que permite identificar a polaridade do</p><p>circuito.</p><p>10 Marcar para revisão</p><p>Um eletricista está tentando identificar a</p><p>polaridade de um circuito elétrico. Para isso, ele</p><p>utiliza um multímetro e faz a medição da</p><p>diferença de potencial (tensão) entre dois</p><p>pontos do circuito. Qual é a função do</p><p>multímetro nesse caso?</p><p>15/09/2024, 12:30 estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/ 12/13</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>Medir a corrente elétrica do circuito.</p><p>Medir a resistência elétrica do circuito.</p><p>Medir a potência elétrica do circuito.</p><p>Medir a tensão elétrica do circuito.</p><p>Medir a impedância elétrica do</p><p>circuito.</p><p>Resposta correta</p><p>Parabéns, você selecionou a</p><p>alternativa correta. Confira o</p><p>gabarito comentado!</p><p>Gabarito Comentado</p><p>O multímetro é um instrumento de medição</p><p>elétrica que pode ser usado para medir</p><p>diversas grandezas elétricas, como</p><p>corrente elétrica, resistência elétrica,</p><p>potência elétrica, tensão elétrica e</p><p>impedância elétrica. No caso em questão,</p><p>o eletricista está utilizando o multímetro</p><p>para medir a diferença de potencial</p><p>(tensão) entre dois pontos do circuito, o</p><p>que permite identificar a polaridade do</p><p>circuito.</p><p>15/09/2024, 12:30 estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/</p><p>https://estacio.saladeavaliacoes.com.br/exercicio/66e6fd546bf5bf269bc9302b/gabarito/ 13/13</p>
