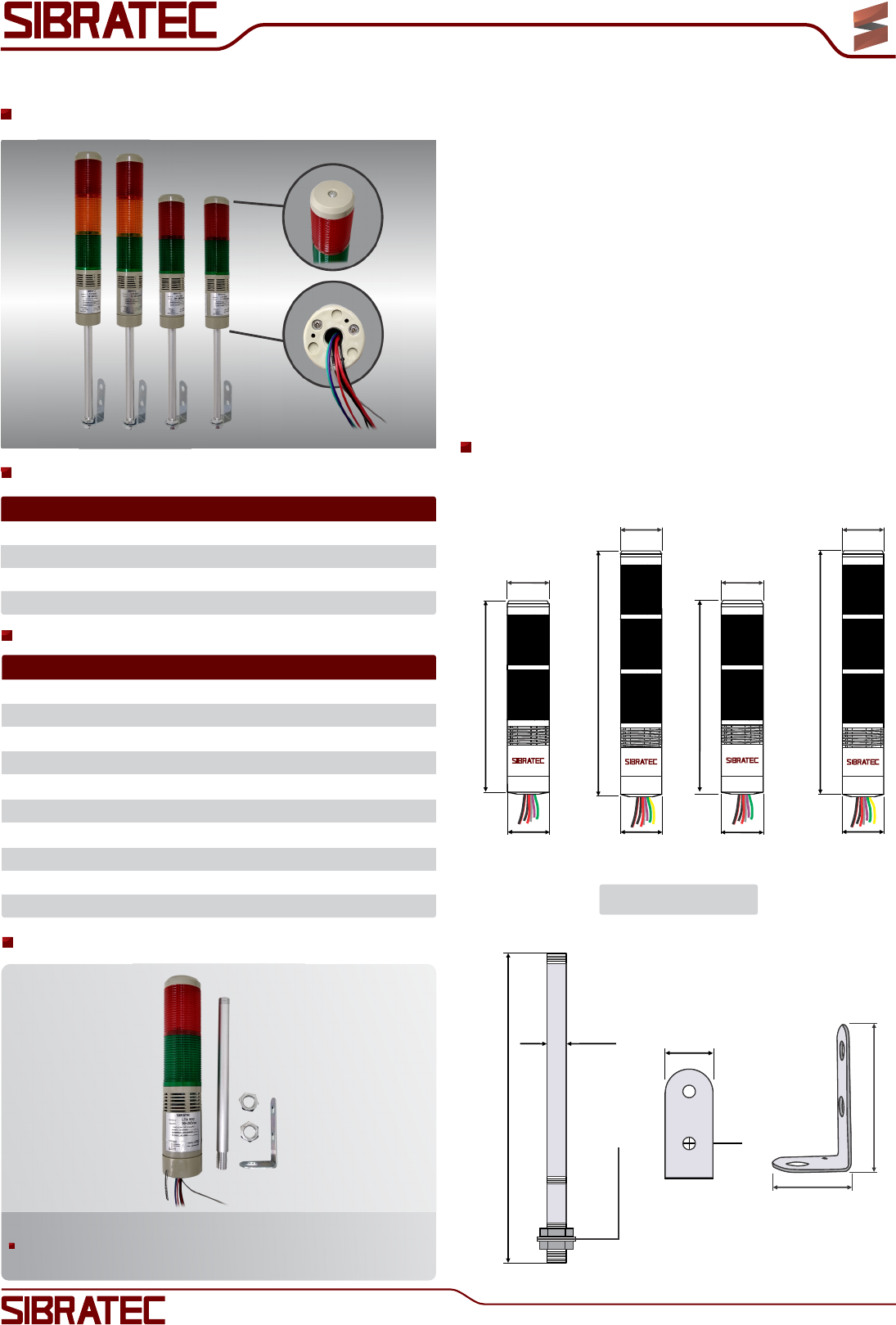

<p>Desenvolvida para ser a melhor opção em</p><p>custo/beneficio, a torre luminosa compacta - LTA</p><p>505X combina tecnologia e desempenho na</p><p>medida ideal para as mais diferentes aplicações</p><p>industriais, com excelente visibilidade e baixo</p><p>consumo de energia (LEDs). Utilizadas para</p><p>visualizar (360 graus) em grande distâncias, os</p><p>estados de máquinas e alarmes mais importantes</p><p>(partida, parada e emergência). A série LTA505X</p><p>unifica em uma mesma torre a sinalização contínua</p><p>e intermitente, dando ao usuário a opção de</p><p>escolha de qual modo melhor atende sua</p><p>aplicação.</p><p>APRESENTAÇÃO</p><p>MODELOS</p><p>DIMENSÕES FÍSICAS (mm)</p><p>Modelo CoresVoltagem</p><p>LTA5052 90~260Vca 2</p><p>LTA5052 12~30Vca/Vcc 2</p><p>220V</p><p>24V</p><p>LTA5053 90~260Vca 3</p><p>LTA5053 12~30Vca/Vcc 3</p><p>220V</p><p>24V</p><p>Alarme Sonoro</p><p>Sim</p><p>Sim</p><p>Sim</p><p>Sim</p><p>ACESSÓRIOS DE MONTAGENS</p><p>Todos os acessórios de montagem acompanham o</p><p>produto.</p><p>Observação</p><p>LTA5052</p><p>12~30Vca/Vcc</p><p>50 50</p><p>306</p><p>49</p><p>49</p><p>LTA5053</p><p>12~30Vca/Vcc</p><p>LTA5053</p><p>90~260Vca</p><p>50 50</p><p>306</p><p>49</p><p>49</p><p>247 247</p><p>LTA5052</p><p>90~260Vca</p><p>SUPORTE LTA</p><p>25</p><p>222,8</p><p>15,5</p><p>6 Ø</p><p>84</p><p>45</p><p>Especificações Técnicas</p><p>50/60 HzFrequência</p><p>< 100 mA</p><p>Temperatura de Trabalho -10°C ~ 50°C</p><p>Corrente Nominal</p><p>ESPECIFICAÇÕES</p><p>LEDsIluminação</p><p>Sinalização Sinalização Contínua ou Intermitente</p><p>92 DecibéisBuzzer</p><p>Vida útil 50.000 horas</p><p>Material Policarbonato</p><p>Grau de Proteção IP30</p><p>1/3</p><p>TORRE LUMINOSA LTA505X</p><p>Norma 60947-5-1</p><p>As informações contidas são valores de referência.</p><p>Podem sofrer alterações sem afetar o desempenho do produto.Rua Selesta Fronza, 430. Rio do Sul - SC - Brasil | CEP: 89160-540</p><p>+55 47 3521-2986 | www.sibratec.ind.br | contato@sibratec.ind.br</p><p>CCA Indústria e Comércio de Materiais Elétricos LTDA</p><p>ESQUEMA DE LIGAÇÃO</p><p>MODELO LTA 5052</p><p>12~30Vca/Vcc</p><p>12~30Vca/Vcc</p><p>-+ATENÇÃO</p><p>Não Tem Polaridade Específica</p><p>6- Roxo</p><p>(Buzzer)</p><p>3- Verde</p><p>1-Vermelho</p><p>1</p><p>3</p><p>6</p><p>Cabo Cinza:</p><p>Intermitente</p><p>Cabo Preto: Continuo</p><p>Cabo Vermelho/Preto:</p><p>Alimentação</p><p>12~30Vca/Vcc</p><p>6- Roxo</p><p>(Buzzer)</p><p>3-Verde</p><p>2- Amarelo</p><p>Cabo Cinza:</p><p>Intermitente</p><p>1-Vermelho</p><p>Cabo Preto: Contínuo</p><p>ATENÇÃO</p><p>Não Tem Polaridade Específica MODELO LTA 5053</p><p>12~30Vca/Vcc</p><p>1</p><p>2</p><p>3</p><p>6</p><p>-+</p><p>MODELO LTA 5052</p><p>90~260Vca</p><p>90~260VCa</p><p>6- Roxo</p><p>(Buzzer)</p><p>3- Verde</p><p>1-Vermelho</p><p>1</p><p>3</p><p>Cabo Cinza:</p><p>Intermitente</p><p>Cabo Preto: Contínuo</p><p>Cabo Vermelho/Preto:</p><p>Alimentação</p><p>L1 L2/N</p><p>6</p><p>90~260VCa</p><p>6- Roxo</p><p>(Buzzer)</p><p>3-Verde</p><p>2- Amarelo</p><p>Cabo Cinza:</p><p>Intermitente</p><p>1-Vermelho</p><p>L1 L2/N</p><p>Cabo Preto: Contínuo</p><p>MODELO LTA 5053</p><p>90~260Vca</p><p>1</p><p>2</p><p>3</p><p>6</p><p>Cabo Vermelho/Preto:</p><p>Alimentação</p><p>As informações contidas são valores de referência.</p><p>Podem sofrer alterações sem afetar o desempenho do produto.Rua Selesta Fronza, 430. Rio do Sul - SC - Brasil | CEP: 89160-540</p><p>+55 47 3521-2986 | www.sibratec.ind.br | contato@sibratec.ind.br</p><p>CCA Indústria e Comércio de Materiais Elétricos LTDA</p><p>2/3</p><p>TORRE LUMINOSA LTA505X</p><p>DIAGRAMA DE MONTAGEM</p><p>1-Torre Luminosa</p><p>2-Passar os cabos</p><p>por dentro da haste</p><p>3- Girar sentido anti-horário</p><p>até que fique firme</p><p>4- Rosquear a primeira</p><p>porca</p><p>5- Colocação do suporte</p><p>6- Colocação da arruela 7- Rosquear a segunda</p><p>porca</p><p>As informações contidas são valores de referência.</p><p>Podem sofrer alterações sem afetar o desempenho do produto.Rua Selesta Fronza, 430. Rio do Sul - SC - Brasil | CEP: 89160-540</p><p>+55 47 3521-2986 | www.sibratec.ind.br | contato@sibratec.ind.br</p><p>CCA Indústria e Comércio de Materiais Elétricos LTDA</p><p>3/3</p><p>TORRE LUMINOSA LTA505X</p>
