Centro de usinagem D800-2

Prévia do material em texto

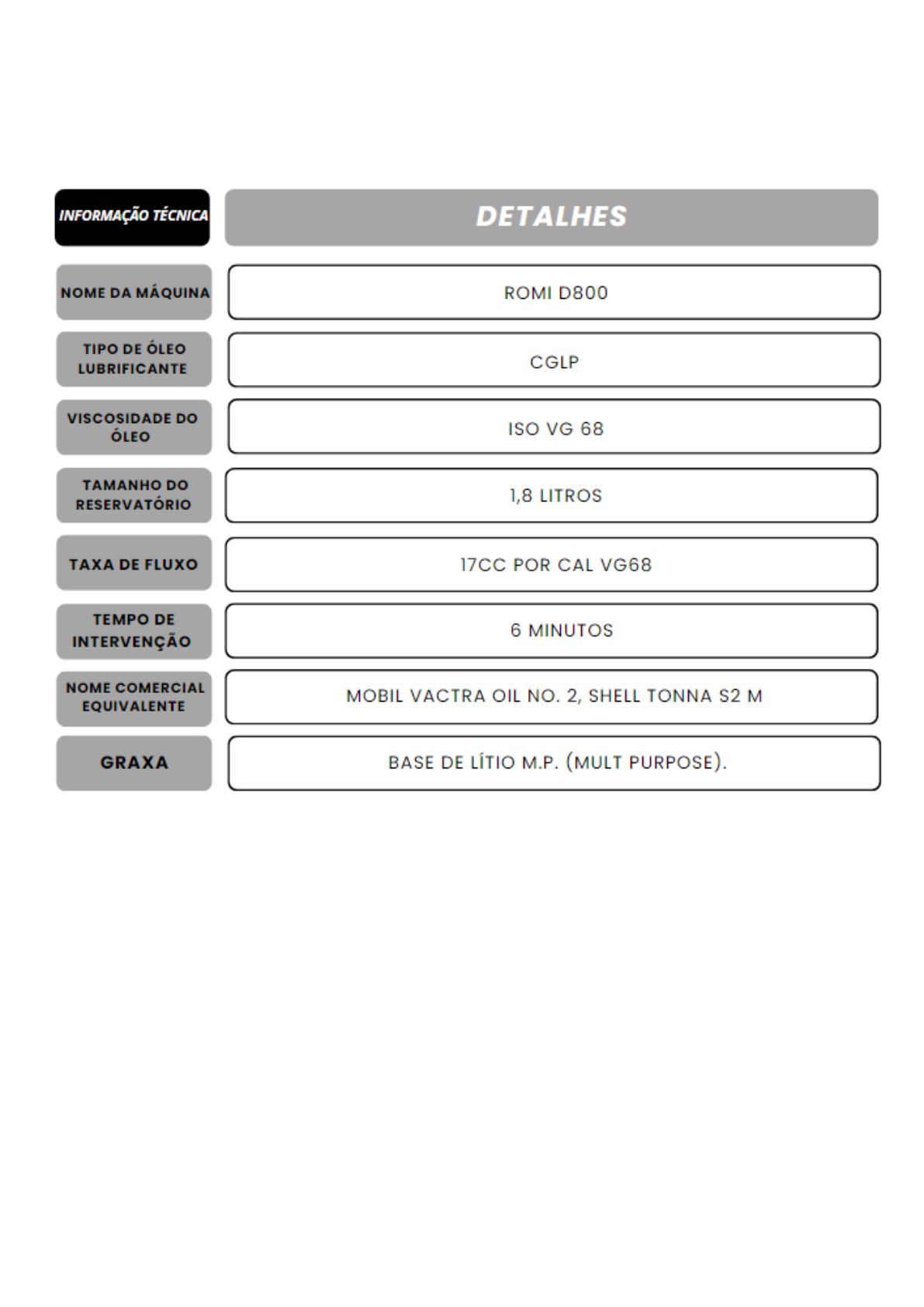

<p>TABELA DE INFORMAÇÕES</p><p>TÉCNICA</p><p>IDENTIFICAÇÃO DOS PONTOS DE</p><p>LUBRIFIÇÃO</p><p>1°Máquina/Comando desligado</p><p>2°Bomba de Lubrificação com oleo</p><p>Verificar:</p><p>Nivel de Óleo;</p><p>Vazamentos por</p><p>excesso de óleo;</p><p>Possivel danificação</p><p>no recipiente.</p><p>Componentes:</p><p>Bomba LUBE (1);</p><p>Pressostato (2);</p><p>- Filtro de linha (3);</p><p>- Pistão de descarga de óleo (6).</p><p>3°Bomba de Lubrificação interna</p><p>Componentes:</p><p>- Distribuidores (4);</p><p>Dosadores (5).</p><p>Verificar:</p><p>Estado dos pistões;</p><p>Funcionamento das guias e fusos;</p><p>Estado do cilindro.</p><p>6°Filtro de Linha</p><p>Verificar:</p><p>Filtro de linha;</p><p>Substituir o filtro de linha de acordo</p><p>com o cronograma.</p><p>7°Troca de óleo</p><p>Verificar:</p><p>Realizar a substituição de acordo com o cronograma;</p><p>Limpeza do reservatório;</p><p>Estado do óleo(Drene quando necessario);</p><p>Verificar:</p><p>Filtro de sucção;</p><p>Quando for realizada a troca do filtro,</p><p>consultar de base o esquema de lubrificação.</p><p>5°Filtro de Sucção</p><p>Verificar:</p><p>Verifique a posição da haste do</p><p>êmbolo.;</p><p>Funcionamento dos tubo</p><p>transportadores.</p><p>4°Regulador do volume de descarga de óleo</p><p>ANEXOS COMPLEMETARES</p><p>Parte principal de lubrificação no centro de usinagem</p><p>CONJUNTO CÓDIGO PERÍODO DE TROCA</p><p>Sistema de lubrificação</p><p>automática.</p><p>ISO VG 68.</p><p>100 Horas;</p><p>Verificando semanalmente.</p><p>Escola SENAI “Nami Jafet”</p><p>PLANO DE LUBRIFICAÇÃO</p><p>Máquina Romi D800</p><p>LIMPEZA DOS SETORES</p><p>SETOR PERÍODO DE LIMPEZA</p><p>Limpeza do reservátorio De 12 em 12 meses</p><p>Limpeza dos Filtros Mensalmente</p><p>SETOR PERÍODO DE LIMPEZA</p><p>Troca de filtros de sucção De 12 em 12 meses</p><p>Troca de filtro de linha De 12 em 12 meses</p><p>Troca de dosadores De 12 em 12 meses</p><p>TROCA DOS ACESSÓRIOS</p><p>ITENS A SEREM</p><p>INSPECIONADOS</p><p>Diário Semanal Mensal Semes</p><p>tral</p><p>Trimes</p><p>tral</p><p>Anual</p><p>1 Verificar condições do bicos</p><p>lubrificadores e nível de óleo x</p><p>2 Verificar vazamentos no sistema</p><p>de lubrificação x</p><p>3 Monitorar o consumo de óleo</p><p>lubrificante x</p><p>4 Trocar o óleo e lubrificante dos</p><p>filtros e limpeza de filtros x</p><p>5 Substituir mangueiras e conexões</p><p>do sistema de lubrificação x</p><p>6 Verificar alinhamento dos tubos de</p><p>lubrificação e estado dos cilindros x</p><p>7 Conferir o funcionamento da</p><p>bomba de lubrificação X</p><p>8</p><p>Verificar e calibrar o sistema</p><p>automático de lubrificação e</p><p>limpeza do reservatório</p><p>x</p><p>9 Monitorar a temperatura do óleo</p><p>lubrificante X</p><p>10 Inspecionar o alinhamento dos</p><p>eixos lubrificadores x</p><p>11</p><p>Limpar e substituir os anéis de</p><p>vedação das unidades de</p><p>lubrificação</p><p>x</p><p>12 Troca do filtro de linha, filtro de</p><p>sucção e dos dosadores x</p><p>13 Substituir filtro de linha e filtro de</p><p>sucção do sistema de lubrificação X</p><p>TABELA DE MANUTENÇÃO PREVENTIVA</p><p>Mensagem Descrição Possíveis Causas Ação Corretiva</p><p>Baixo nível de óleo</p><p>de lubrificação das</p><p>guias.</p><p>O micro de nível de óleo</p><p>detecta que o reservatório</p><p>está abaixo do nível</p><p>mínimo. Liga o alarme</p><p>sonoro.</p><p>Nível de óleo</p><p>baixo;</p><p>Falha no sensor.</p><p>Completar o nível</p><p>de óleo;</p><p>Pressionar a</p><p>tecla “OK” ou</p><p>“RESET” para</p><p>desligar o alarme</p><p>sonoro e elimina</p><p>a mensagem.</p><p>Lubrificação</p><p>deficiente.</p><p>O pressostato não mudou</p><p>de estado dentro do</p><p>tempo de supervisão (8</p><p>minutos), gerando alarme</p><p>sonoro e incremento no</p><p>contador de falhas.</p><p>Pressostato</p><p>excedeu o tempo</p><p>de supervisão na</p><p>condição”ligado”</p><p>(ou fechado);</p><p>Saída da bomba</p><p>interrompida;</p><p>Filtro externo sujo;</p><p>Pressostano</p><p>excedeu o tempo</p><p>de supervisão na</p><p>condição”desligad</p><p>o” (ou aberto);</p><p>Filtro interno da</p><p>bomba sujo;</p><p>Ar na linha;</p><p>Vazamento na</p><p>linha.</p><p>Reparar ou trocar</p><p>a peça</p><p>danificada;</p><p>Trocar o filtro</p><p>externo;</p><p>Limpar o filtro</p><p>interno;</p><p>Remover o ar da</p><p>linha;</p><p>Verificar e</p><p>reparar</p><p>vazamentos.</p><p>Falha na lubrificação</p><p>das guias.</p><p>Ocorrência após quatro</p><p>mensagens de</p><p>“lubrificação deficiente”.</p><p>Gera parada dos eixos e</p><p>desliga a bomba de</p><p>lubrificação.</p><p>Falhas de</p><p>lubrificação</p><p>deficiente não</p><p>resolvidas.</p><p>Verificar e</p><p>solucionar a</p><p>causa da</p><p>“lubrificação</p><p>deficiente”;</p><p>Desligar e ligar a</p><p>máquina.</p><p>TABELA DE MANUTENÇÃO</p><p>CORRETIVA</p><p>SETEMBRO</p><p>CONTROLE DE MANUTENÇÃO</p><p>20/09 REALIZADO</p><p>OBSERVA</p><p>ÇÕES</p><p>RESP.</p><p>8:00</p><p>16:00</p><p>20:00</p><p>23/09 REALIZADO</p><p>OBSERVA</p><p>ÇÕES</p><p>RESP.</p><p>8:00</p><p>16:00</p><p>20:00</p><p>OBSERVAÇÕES</p><p>24/09 REALIZADO</p><p>OBSERVA</p><p>ÇÕES</p><p>RESP.</p><p>8:00</p><p>16:00</p><p>20:00</p><p>25/09 REALIZADO</p><p>OBSERVA</p><p>ÇÕES</p><p>RESP.</p><p>8:00</p><p>16:00</p><p>20:00</p><p>26/09 REALIZADO</p><p>OBSERVA</p><p>ÇÕES</p><p>RESP.</p><p>8:00</p><p>16:00</p><p>20:00</p><p>27/09 REALIZADO</p><p>OBSERVA</p><p>ÇÕES</p><p>RESP.</p><p>8:00</p><p>16:00</p><p>20:00</p><p>30/09 REALIZADO</p><p>OBSERVA</p><p>ÇÕES</p><p>RESP.</p><p>8:00</p><p>16:00</p><p>20:00</p><p>01/10 REALIZADO</p><p>OBSERVA</p><p>ÇÕES</p><p>RESP.</p><p>8:00</p><p>16:00</p><p>20:00</p><p>02/10 REALIZADO</p><p>OBSERVA</p><p>ÇÕES</p><p>RESP.</p><p>8:00</p><p>16:00</p><p>20:00</p><p>03/10 REALIZADO</p><p>OBSERVA</p><p>ÇÕES</p><p>RESP.</p><p>8:00</p><p>16:00</p><p>20:00</p><p>04/10 REALIZADO</p><p>OBSERVA</p><p>ÇÕES</p><p>RESP.</p><p>8:00</p><p>16:00</p><p>20:00</p><p>07/10 REALIZADO</p><p>OBSERVA</p><p>ÇÕES</p><p>RESP.</p><p>8:00</p><p>16:00</p><p>20:00</p><p>08/10 REALIZADO</p><p>OBSERVA</p><p>ÇÕES</p><p>RESP.</p><p>8:00</p><p>16:00</p><p>20:00</p>
