Processo de Fundição: Introdução e Conceitos

Prévia do material em texto

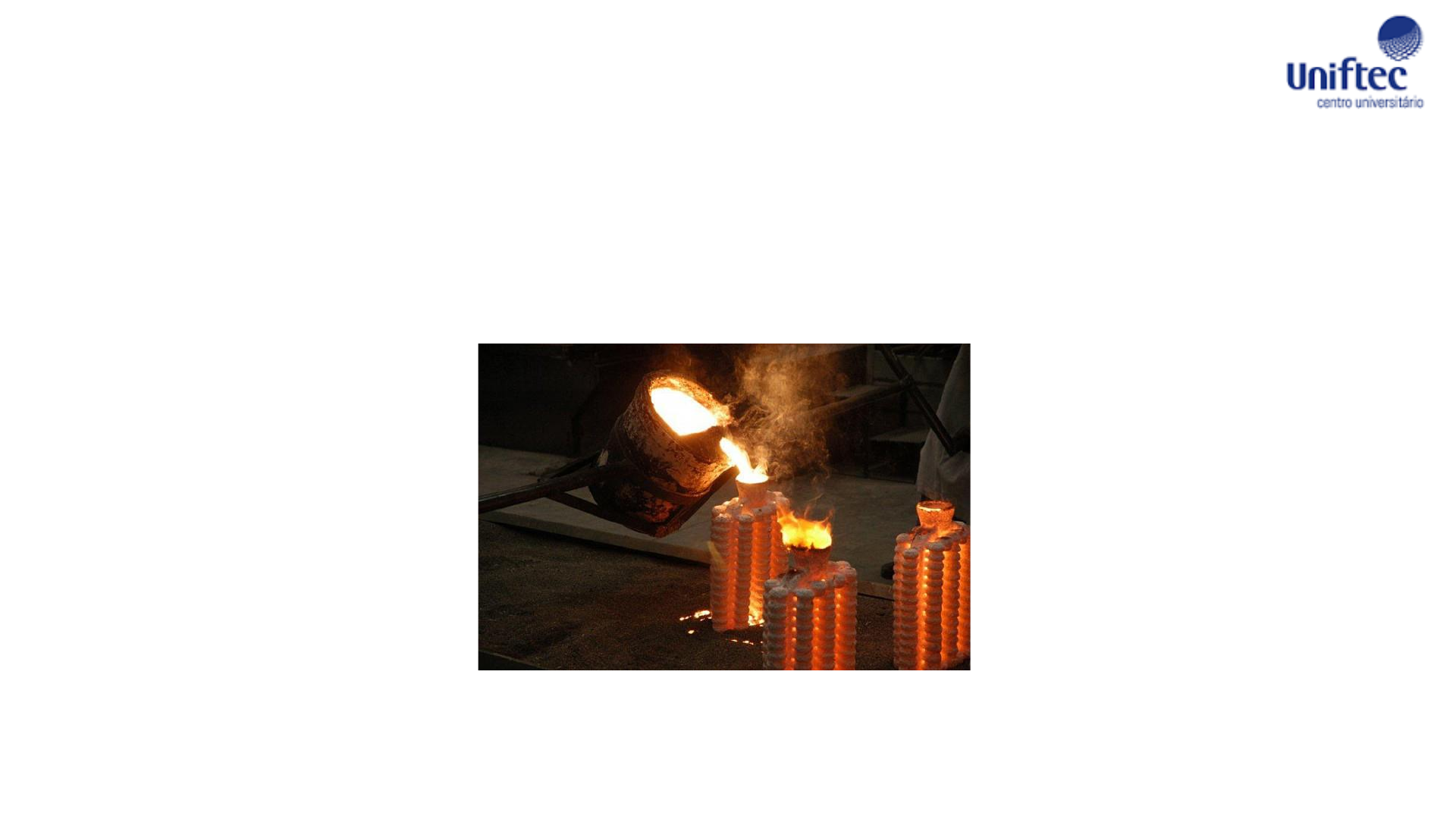

<p>Disciplina: Processos de Fundição</p><p>2024/01</p><p>Prof. Eng.Vinicius de Freitas Paz</p><p>Msc. Ciência dos Materiais</p><p>CENTRO UNIVERSITÁRIO –UNIFITEC – Caxias do Sul/RS</p><p>CURSO DE ENGENHARIA MECÂNICA</p><p>Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Sumário:</p><p>• Introdução ao processo de fundição;</p><p>• Histórico da fundição;</p><p>• Aplicações na indústria;</p><p>• Processos de fundição usados na indústria;</p><p>• Molde/Modelo e Ferramental – Introdução</p><p>• Existem várias técnicas e processos de fundição!!</p><p>• Depende→ Tipo de peça fundida e aplicação final de engenharia!</p><p>1. Introdução – Processo de fundição:</p><p>Caixa de cambio em Al.</p><p>Hélice de navio fundida em bronze.</p><p>Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>1. Introdução – Processo de fundição:</p><p>Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>“Consiste em vazar o metal liquido</p><p>em um molde, com o “negativo da</p><p>peça”, ou seja formato da peça</p><p>fundida que se deseja obter”.</p><p>Chiaverini, 1986.</p><p>Fonte: www.propellerscorp.com</p><p>• Estatua de Cellini (1500 – 1571):</p><p>1. Introdução – Processo de fundição:</p><p>Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Casa de fundição de Ouro –</p><p>Brasil 1809 –Museu dos</p><p>Valores do BC.</p><p>Fonte: www.mbaeditores.com Fonte: www.br.depositphotos.com</p><p>“Perceu segurando a cabeça de Medusa”</p><p>1. Processo de fundição – vantagens:</p><p>Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>• Permite a produção de peças com geometria simples até geometrias</p><p>complexas→ Ex: Engrenagens, rotores, peças bélicas,...</p><p>• produzir peças com peso variado desde gramas até ton. (Escavadeiras,</p><p>caminhões, Barcos, etc...</p><p>• Peças de geometria complexa!!</p><p>• Cenário MUNDO – Produção:</p><p>1. Introdução – Processo de fundição:</p><p>Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Fonte: www.revistaespacios.com –adaptado da AFS 2012.</p><p>http://www.revistaespacios.com/</p><p>Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>APLICAÇÕES TECNOLÓGICAS:</p><p>Fonte: www.fremar.com.br</p><p>Bloco de motor VS 6.7L - Power</p><p>Stroke em CGI – FoFo Vermicular</p><p>Alivio : 72,5kgs</p><p>Fonte: ?</p><p>Fonte: www.enginelabs.com/engine-tech</p><p>Carcaça transmissão –</p><p>fundida</p><p>Fonte: www.romi.com.br</p><p>Maior hélice de Navio do Mundo – 9,6 ton.</p><p>Fundida em liga 79%Cu- Al- Ni- Fe-Mn</p><p>Mecklenburger Metallguss GmbH, Waren- Alemanha</p><p>Fonte: gigantesdomundo.blogspot.com.br</p><p>1. Introdução – Processo de fundição:</p><p>Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Processo de Fundição mais usuais na indústria:</p><p>• Fundição por gravidade ( Areia verde.., ....)</p><p>• Fundição sob pressão (Die Casting);</p><p>• Fundição de precisão (Microfusão);</p><p>• Fundição por centrifugação;</p><p>• Outros métodos</p><p>1. Introdução – Processo</p><p>de fundição:</p><p>Etapas do processo: Etapa</p><p>1</p><p>• Confecção do modelo</p><p>Etapa</p><p>2</p><p>• Processos de moldagem</p><p>Etapa</p><p>3</p><p>• Fusão da liga Metálica;</p><p>Etapa</p><p>4</p><p>• Processo de vazamento</p><p>Etapa</p><p>5</p><p>• Desmoldagem</p><p>Etapa</p><p>6</p><p>• Limpeza/rebarbação/usinagem</p><p>DEPENDE → PROJETO DE ENGENHARIA DO FUNDIDO → APLICAÇÃO FINAL!</p><p>PROJETO DO FUNDIDO :Requisitos de Engenharia, normas, aplicação....</p><p>1. Introdução – Processo de fundição:</p><p>Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>ETAPA 1 - Confecção do modelo ou ferramental:</p><p>Materiais de construção: Madeira, resinas epóxi, Aluminio,ou até Isopor... → Dimensional: Depende do projeto!</p><p>Fonte: www.gdctecnologia.com.br</p><p>Fonte: www.modelacao.com/produtos</p><p>1. Introdução – Processo de fundição:</p><p>Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>ETAPA 2 - Processo de moldagem:</p><p>• Manual ou automatizada;</p><p>• Objetivo: Preenchimento do molde metálico → Obtenção no</p><p>negativo da peça.</p><p>• Depende: Tipo de Projeto e tamanho da peça fundida;</p><p>• Tipo de areia processo: Com resinas ou não;</p><p>Fonte: pt.slideshare.net</p><p>1. Introdução – Processo de fundição:</p><p>Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>ETAPA 3 - Vazamento da liga metálica:</p><p>Fusão da Liga</p><p>Correção carga</p><p>Vazamento panela</p><p>Vazamento no</p><p>molde</p><p>Fonte: www.auricar.com.br</p><p>1. Introdução – Processo de fundição:</p><p>Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>ETAPA 4 - Desmoldagem e Limpeza:</p><p>Fonte: Marques, 2009</p><p>1. Introdução – Processo de fundição:</p><p>Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>ETAPA 5 - Pintura e usinagem:</p><p>http://www.omil.com.br/fundicao</p><p>http://www.menegotti.ind.br</p><p>• Requisitos de Engenharia do cliente:</p><p>• Tolerâncias dimensionais do projeto</p><p>• Cor → APLICAÇÃO CLIENTE FINAL → Na prática: Clientes definem a cor de acordo com APLICAÇÃO!</p><p>1. Introdução – Processo de fundição:</p><p>Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>ETAPA 6 - Expedição final → ao Cliente!</p><p>→ DEPENDE: Aprovação da documentação da Qualidade :PPAP, FMEA, Requisitos de engenharia do</p><p>cliente..., certificações..</p><p>Fonte: pt.slideshare.net</p><p>1. PROCESSOS DE FUNDIÇÃO:</p><p>Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Exemplos de processo de fundição por areia:</p><p>https://www.youtube.com/watch?v=pt6Tb1Wf1DA&t=1</p><p>96s</p><p>https://www.youtube.com/watch?v=Ofk9DrmDus4</p><p>https://www.youtube.com/watch?v=mWkVDgolx7c</p><p>https://www.youtube.com/watch?v=pt6Tb1Wf1DA&t=196s</p><p>https://www.youtube.com/watch?v=pt6Tb1Wf1DA&t=196s</p><p>https://www.youtube.com/watch?v=Ofk9DrmDus4</p><p>https://www.youtube.com/watch?v=mWkVDgolx7c</p><p>Aula 2- MOLDE, MODELO E FERRAMENTAL</p><p>PROCESSOS DE FUNDIÇÃO POR GRAVIDADE</p><p>Aula 1: MODELO E FERRAMENTAL: CONCEITOS</p><p>PROCESSOS DE FUNDIÇÃO POR GRAVIDADE</p><p>• MODELOS: “ Peça real , com as dimensões do fundido, considerando a contração do metal “</p><p>“ É o negativo da peça a ser fundida” →montagem da placa / ferramental”</p><p>• Materiais de construção:</p><p>Madeira → Baixas Produções (Lotes piloto/ amostras/ protótipos)</p><p>Araldite→Médias produções (Até 50.000 moldes dependendo do projeto)</p><p>Aluminio→Médias / altas produções ( Até 100.000 moldes).</p><p>• Também pode se usar ISOPOR →Modelo consumível.</p><p>Aula 1- MODELO E FERRAMENTAL</p><p>PROCESSOS DE FUNDIÇÃO POR GRAVIDADE</p><p>• MODELOS → Construção de um modelo:</p><p>• EX: Modelos em ARALDITE</p><p>(A) (B) (C)</p><p>A) Fabricação do modelo Mestre em madeira → Considerando a contração;</p><p>B) O Modelo Mestre (negativo) é usado para obtenção do Modelo em resina;</p><p>C) Remoção do negativo e colocação dos canais de alimentação e massalotes.</p><p>Aula 1- MODELO E FERRAMENTAL</p><p>PROCESSOS DE FUNDIÇÃO POR GRAVIDADE</p><p>• MODELOS / FERRAMENTAL:</p><p>OBTENÇÃO DO MODELO</p><p>MONTAGEM DO</p><p>MODELO NA PLACA</p><p>AJUSTE DO SISTEMA DE</p><p>ALIMENTAÇÃO E MASSALOTES</p><p>PROCESSO DE</p><p>MOLDAGEM</p><p>Modelo em Araldite e placa em Al.</p><p>Modelos e placa 100% Al.</p><p>Fonte:www.indianapolis.com.br</p><p>Ex:</p><p>• MACHOS → Aplicação:</p><p>• Consumível na fundição para obtenção de cavidades em peças fundidas”;</p><p>• Pode ser produzidos por vários processos: CO2, Cold Box, Shell Moulding...</p><p>• Fabricação → Através de moldes chamados “Caixas de Machos”→Normalmente são fabricadas</p><p>em Alumínio.(Pode ser em madeira!)</p><p>Caixa de</p><p>Macho</p><p>Peça fundida</p><p>Aula 1: MODELO E FERRAMENTAL: CONCEITOS</p><p>PROCESSOS DE FUNDIÇÃO POR GRAVIDADE</p><p>Projeto de Fundição:</p><p>DEPENDE:</p><p>• APLICAÇÃO FINAL;</p><p>• REQUISITOS DE ENGENHARIA</p><p>• CONFIABILIDADE DO PROJETO →Qualidade final</p><p>• CONSTRUÇÃO DO MODELO DO FUNDIDO:</p><p>MODELAÇÕES → Construção do ferramental</p><p>(Resquisitos dimensionais e de Engenharia);</p><p>• PRODUÇÃO AMOSTRA NA FUNDIÇÃO:</p><p>• PRODUÇÃO PILOTO:</p><p>Aprovação pelo cliente final das peças</p><p>• APROVAÇÃO PARA FORNECIMENTO:</p><p>Produção do 1º Lote em processo</p><p>Aula 1: MODELO E FERRAMENTAL: CONCEITOS</p><p>PROCESSOS DE FUNDIÇÃO POR GRAVIDADE</p><p>pt.slideshare.net</p><p>1. Fundição por gravidade: “Método conhecido por “USAR A FORÇA DA</p><p>GRAVIDADE” no preenchimento do molde da</p><p>peça.”</p><p>Mais clássicos:</p><p>• Fundição em Areia verde;</p><p>• Fundição em coquilha metálica;</p><p>Aula 1- MODELO E FERRAMENTAL</p><p>PROCESSOS DE FUNDIÇÃO POR GRAVIDADE</p><p>1. PROCESSOS DE FUNDIÇÃO – POR GRAVIDADE:</p><p>• Fundição em Areia verde;</p><p>• Fundição em coquilha metálica;</p><p>“Diferença clássica na Moldagem”:</p><p>• MOLDES METÁLICOS</p><p>≠</p><p>• MOLDES DE AREIA</p><p>• Moldes confeccionados em “Aços Ferramenta”</p><p>• Maior vida útil do mesmo;</p><p>• Melhor acabamento e precisão dimensional</p><p>• Limitações: Peso e tamanho das peças!</p><p>• Moldes confeccionados com Areias curadas organicamente</p><p>e por resinas sintéticas;</p><p>• Molde consumível;</p><p>• Areia Reciclável ou não;</p><p>• Pior precisão dimensional</p><p>Aula 1- MODELO E FERRAMENTAL</p><p>PROCESSOS DE FUNDIÇÃO POR GRAVIDADE</p><p>1. PROCESSOS DE FUNDIÇÃO:</p><p>Aula 1- PROCESSOS DE FUNDIÇÃO POR GRAVIDADE –AREIA VERDE</p><p>pt.slideshare.net</p><p>1. Fundição em Areia:</p><p>Diferença principal: TIPO DE LIGANTE!</p><p>• “AREIA VERDE”:</p><p>LIGANTE:</p><p>• “AREIAS CURADAS”:</p><p>• AREIA VERDE;</p><p>• AREIAS CURADAS SINTETICAMENTE</p><p>• ORGÂNICO</p><p>• SINTÉTICO</p><p>1. PROCESSOS DE FUNDIÇÃO → Areia verde →Mistura da areia:</p><p>Aula 1-PROCESSOS DE FUNDIÇÃO POR GRAVIDADE – AREIA VERDE</p><p>1. Fundição em Areia: Diferença principal: TIPO DE LIGANTE!</p><p>• “AREIAS PARA MOLDES</p><p>• “AREIAS PARA MACHOS:</p><p>• Areias Verde;</p><p>• Areia Seca;</p><p>• Areia de Cura Frio (Cold Box)</p><p>• Areia de cura quente (Shell Moulding)</p><p>• Areias + Silicatos + CO2</p><p>• Areia de cura quente (Hot Box);</p><p>• Areia + óleo de linhaça</p><p>• TIPOS DE AREIAS:</p><p>1. PROCESSOS DE FUNDIÇÃO → AREIA VERDE:</p><p>Aula 1- FUNDIÇÃO POR GRAVIDADE – AREIA VERDE</p><p>pt.slideshare.net</p><p>1. Fundição em Areia Verde:</p><p>• Processo clássico em fundição de ligas → Mais versátil custo benefício;</p><p>→ Aplicado em diversas geometrias;</p><p>• “Utiliza a mistura de Areia Verde” para confecção do molde para vazamento!</p><p>“AREIA VERDE”: Mistura de areia sem processo de cura térmico;</p><p>Areia Verde → “Composição: AREIA + BENTONITA + ADITIVOS + UMIDADE</p><p>(?)”</p><p>Aula 1/2- PROCESSOS DE FUNDIÇÃO</p><p>“Misturas são feitas → “Misturador de Mós”</p><p>Mistura de AREIA VERDE:</p><p>• Areia (Granulometria pela AFS)</p><p>• Bentonita (Ligante) - 5% à 6% em peso</p><p>• Aditivos (Mogul- Amido de milho) - 1 à 2%</p><p>• Umidade (Água) – 2 à 5%</p><p>www.tecnofund.com.br</p><p>Exemplo:</p><p>1. PROCESSOS DE FUNDIÇÃO → AREIA VERDE →Mistura:</p><p>Aula 2 - Moldagem em AREIA VERDE + AREIAS com resina</p><p>pt.slideshare.net</p><p>1. Fundição em Areia Verde:</p><p>Mistura de AREIA VERDE:</p><p>• Areia base : Constituinte refratário ;</p><p>• Bentonita: Ligante na mistura → promove a “ligação entre os grãos de areia” na</p><p>mistura;</p><p>• Aditivos:</p><p>- MOGUL (Amido de milho) → aumenta a plasticidade da areia;</p><p>-Pó de carvão (Pó Cardiff) →Melhora o acabamento superficial e reduz o efeito</p><p>de expansão da sílica.</p><p>-DEXTRINA → Aumenta a resistência do molde aos efeitos da expansão da sílica;</p><p>→Umidade (Água) : Provoca a “Aglomeração” dos grãos com a mistura correta.</p><p>www.tecnofund.com.br</p><p>Aula 2- Moldagem em AREIA VERDE + AREIAS com resina</p><p>pt.slideshare.net</p><p>1. Fundição em Areia Verde:</p><p>AREIAS PARA MACHOS:</p><p>• Cura frio CO2</p><p>• Cura quente – Shell Moulding</p><p>• Areias + silicatos</p><p>• CURA FRIO: “ A cura da mistura da areia é realizada sem processo térmico”!</p><p>Ex: Areias + silicatos por CO2 →” Gás realiza a cura”</p><p>Cura por resinas PEPSET, resinas fenólicas com catalisador.</p><p>• CURA À QUENTE:</p><p>• Ex: → Shell Moudling → Areias com resinas de cura</p><p>quente → Sopro de areia Shell em matriz de ferro</p><p>fundido</p><p>Aula 2- Moldagem em AREIA VERDE + AREIAS com resina</p><p>Fonte: www.icomat.com.br</p><p>1. Fundição em Areia Verde :</p><p>FABRICAÇÃO DE MACHOS - Processos:</p><p>• Cura frio CO2</p><p>• Areias + silicatos</p><p>• Cura quente – Shell Moulding</p><p>• Cura Quente → PROCESSO SHELL MOULDING:</p><p>• “ Sopro de areia Shell em matriz com cavidade do macho a ser produzido”</p><p>Exemplo: Sopradora de machos Shell Moulding Matriz de sopro:</p><p>Machos produzidos em areia</p><p>Shell :</p><p>Fonte: http://pgmshell.com.br</p><p>1. Introdução – Projeto de Fundição:</p><p>Aula 2- PROJETO DE FUNDIÇÃO</p><p>PROJETO DE UM FUNDIDO:</p><p>• APLICAÇÃO FINAL;</p><p>• REQUISITOS DE ENGENHARIA</p><p>• CONFIABILIDADE DO PROJETO →Qualidade final</p><p>• CONSTRUÇÃO DO MODELO DO FUNDIDO:</p><p>MODELAÇÕES → Simulação + Projeto Fundido)</p><p>→ Resquisitos dimensionais e de Engenharia;</p><p>• PRODUÇÃO AMOSTRA NA FUNDIÇÃO:</p><p>Pré-aprovação do Projeto;</p><p>PRODUÇÃO PILOTO:</p><p>Aprovação pelo cliente final das peças + PPAP/FMEA/ISO...;</p><p>APROVAÇÃO PARA FORNECIMENTO:</p><p>Produção do 1º Lote em processo</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Fonte: www.icomat.com.br</p><p>1. Fundição em Areia Verde :</p><p>FABRICAÇÃO DE MACHOS - Processos:</p><p>• Cura frio CO2 (Cold Box)</p><p>• Areias + silicatos</p><p>• Cura quente – Shell Moulding</p><p>• COLD BOX -Resinas fenólicas + Catalisador.</p><p>• Cura Quente → PROCESSO SHELL MOULDING:</p><p>• “ Sopro de areia Shell em matriz com cavidade do macho a ser produzido”</p><p>Exemplo: Sopradora de machos Shell Moulding Matriz de sopro:</p><p>Machos produzidos em areia</p><p>Shell :</p><p>Fonte: http://pgmshell.com.br</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>FABRICAÇÃO DE MACHOS:</p><p>• Cura Frio → PROCESSO CO2:</p><p>Mistura: AREIA + SILICATOS + CO2 → Processo de “Cura frio” de dá pela ação do CO2 gasado na matriz.</p><p>AREIA + SILICATOS + Injeção de CO2 → Cura do macho ocorre por “gás CO2)</p><p>Caixa de Machos CO2:</p><p>FABRICAÇÃO DE MACHOS - Processos:</p><p>• Cura Frio → RESINAS FENÓLICAS + CATALISADOR:</p><p>Mistura: AREIA + RESINAS FENÓLICAS + CATALISADOR + ??→ Promove a “Cura do Macho em resina”;</p><p>Ex: PEPSET: Parte 1 + Parte 2 + catalisador</p><p>Fonte: www.dmach.com.br</p><p>Exemplos:</p><p>PePset</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>• PRODUÇÃO DE MACHOS – MACHARIA:</p><p>• Processos automáticos ou manuais;</p><p>• Tipos de Machos → Depende do processo:</p><p>• Processo CO2 + Silicatos (COLD BOX)</p><p>• Processo Shell Moulding</p><p>• Processo PEPSET.</p><p>EXEMPLO</p><p>PROCESSO CO2 (COLD BOX):</p><p>1.Manual:</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>• PRODUÇÃO DE MACHOS – MACHARIA:</p><p>EXEMPLO</p><p>SOPRADORA AUTOMÁTICAS – COLD BOX</p><p>(CO2):</p><p>Fonte: www.vickmaquinas.com.br</p><p>Processo Automático:</p><p>Produtividade?</p><p>Características?</p><p>Aplicações?</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Processos de Moldagem:</p><p>Verran, UDESC.</p><p>MÉTODOS DE COMPACTAÇÃO DE MOLDES EM AREIA VERDE:</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>MÉTODOS DE COMPACTAÇÃO DE MOLDES EM AREIA VERDE:</p><p>• Em desuso – 1º Geração de Máquinas de moldagem;</p><p>• Movimento ascendente e descente da placa de suporte;</p><p>• Utilizado para moldes de pequeno porte.</p><p>Por Impacto:</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>MÉTODOS DE COMPACTAÇÃO DE MOLDES EM AREIA VERDE:</p><p>Compressão + Impacto:</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>PROCESSOS DE MOLDAGEM EM AREIA VERDE:</p><p>PRENSAS DE MOLDAGEM:</p><p>• MOLDAGEM MECANIZADA</p><p>• MOLDAGEM AUTOMATIZADA</p><p>Prensas mecânicas</p><p>Prensas</p><p>automatizadas</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>PRENSAS/MÁQUNAS DE</p><p>MOLDAGEM:</p><p>• PRENSAS MECÂNICAS:</p><p>• Processo mecânico de compactação;</p><p>• Moldagem com caixa;</p><p>• Baixa produtividade (30 moldes/h);</p><p>• Limitação do tamanho do molde/máquina.</p><p>Exemplos de Máquinas:</p><p>• Gazzola</p><p>• Vick (Antigas) Sentido de</p><p>compactação</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>PRENSAS/MÁQUNAS DE</p><p>MOLDAGEM:</p><p>• PRENSAS AUTOMÁTICAS:</p><p>Exemplos de Máquinas:</p><p>• DISAMATIC</p><p>• HUNTER</p><p>• VICK</p><p>• Prensas SEMI-AUTOMÁTICAS ou AUTOMÁTICAS.</p><p>• Moldagem vertical e Horizontal;</p><p>• Média/elevada produtividade → Depende ??</p><p>• Produtividade: até 100 moldes/h (Disa)</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>• Moldagem Automatizada PROCESSO</p><p>“DISAMATIC”:</p><p>• Processo Disamatic→ Opera sem Caixa;</p><p>• Semi-automático e automático;</p><p>• Partição vertical do molde;</p><p>• Moldagem horizontal → Em Linha!</p><p>• Elevada produtividade.</p><p>• EXEMPLO:</p><p>Ferramental</p><p>na vertical</p><p>Preenchimento da areia verde:</p><p>Sentido de</p><p>compactação</p><p>Canal de</p><p>vazamento</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>• Moldagem Automatizada –Vertical:</p><p>- Máquinas HUNTER</p><p>- Máquinas VICK</p><p>• Processos Semi-automático e automático;</p><p>• Partição horizontal do molde</p><p>• Moldagem vertical→mesa de vazamento</p><p>• Elevada/Média produtividade. (50 m- 120 moldes/h)</p><p>• EXEMPLO</p><p>HUNTER:</p><p>Ferramental</p><p>na Horizontal</p><p>Preenchimento da areia verde: Sentido de</p><p>compactação</p><p>Fonte: www.jumil.com</p><p>Colocação</p><p>dos Machos</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>• Moldagem Automatizada –Vertical:</p><p>ESQUEMA DO PROCESSO DE MOLDAGEM:</p><p>Areia Verde:</p><p>Compactação:</p><p>extração:</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>• Moldagem Automatizada –Vertical Exemplo HUNTER – Linha completa:</p><p>• MOLDAGEM → VAZAMENTO</p><p>Fonte: www.hunterdobrasil.com</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Processos de Moldagem em Areia Verde:</p><p>PROPRIEDADES EXIGIDAS DE UM MOLDE EM AREIA:</p><p>• Plasticidade: “resistência aos esforços no molde”.</p><p>• Consistência: “Reproduzir e conservar a forma da cavidade”</p><p>• Refratariedade: “ Estabilidade térmica e química”</p><p>• Permeabilidade: “ser permeável a passagem dos gases”</p><p>• Colapsabilidade: “Deve ser facilmente destrutível após a solidificação da peça”</p><p>Esforços?</p><p>Moldagem Manual:</p><p>PROPRIEDADES DA AREIA → AULA DE CARACTERIZAÇÃO DE AREIAS!</p><p>Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>1. Fundição em Areia Verde:</p><p>• Métodos de moldagem?</p><p>• Automatizado ou</p><p>manual?</p><p>• Equipamentos?</p><p>• Produtividade?</p><p>• Custos? Qualitativos....</p><p>Ex: Socagem Manual:</p><p>TRABALHO EM GRUPO!!!! → APRESENTAÇÃO EM AULA DOS GRUPOS! (TRABALHO 1)</p><p>→ DATA : 3° AULA → Em Grupo!</p><p>PROCESSOS DE MOLDAGEM ATUAIS EM</p><p>FUNDIÇÃO?</p><p>Slide 1: Disciplina: Processos de Fundição 2024/01</p><p>Slide 2: Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Slide 3: Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Slide 4: Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Slide 5: Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Slide 6: Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Slide 7: Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Slide 8</p><p>Slide 9: Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Slide 10</p><p>Slide 11: Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Slide 12: Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Slide 13: Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Slide 14: Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Slide 15: Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Slide 16: Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Slide 17: Aula 1- INTRODUÇÃO AO PROCESSO DE FUNDIÇÃO E CONCEITOS</p><p>Slide 18: Aula 2- MOLDE, MODELO E FERRAMENTAL PROCESSOS DE FUNDIÇÃO POR GRAVIDADE</p><p>Slide 19: Aula 1: MODELO E FERRAMENTAL: CONCEITOS PROCESSOS DE FUNDIÇÃO POR GRAVIDADE</p><p>Slide 20: Aula 1- MODELO E FERRAMENTAL PROCESSOS DE FUNDIÇÃO POR GRAVIDADE</p><p>Slide 21: Aula 1- MODELO E FERRAMENTAL PROCESSOS DE FUNDIÇÃO POR GRAVIDADE</p><p>Slide 22: Aula 1: MODELO E FERRAMENTAL: CONCEITOS PROCESSOS DE FUNDIÇÃO POR GRAVIDADE</p><p>Slide 23: Aula 1: MODELO E FERRAMENTAL: CONCEITOS PROCESSOS DE FUNDIÇÃO POR GRAVIDADE</p><p>Slide 24: Aula 1- MODELO E FERRAMENTAL PROCESSOS DE FUNDIÇÃO POR GRAVIDADE</p><p>Slide 25: Aula 1- MODELO E FERRAMENTAL PROCESSOS DE FUNDIÇÃO POR GRAVIDADE</p><p>Slide 26: Aula 1- PROCESSOS DE FUNDIÇÃO POR GRAVIDADE –AREIA VERDE</p><p>Slide 27: Aula 1-PROCESSOS DE FUNDIÇÃO POR GRAVIDADE – AREIA VERDE</p><p>Slide 28: Aula 1- FUNDIÇÃO POR GRAVIDADE – AREIA VERDE</p><p>Slide 29: Aula 1/2- PROCESSOS DE FUNDIÇÃO</p><p>Slide 30: Aula 2 - Moldagem em AREIA VERDE + AREIAS com resina</p><p>Slide 31: Aula 2- Moldagem em AREIA VERDE + AREIAS com resina</p><p>Slide 32: Aula 2- Moldagem em AREIA VERDE + AREIAS com resina</p><p>Slide 33: Aula 2- PROJETO DE FUNDIÇÃO</p><p>Slide 34: Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Slide 35: Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Slide 36</p><p>Slide 37: Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Slide 38: Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Slide 39: Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Slide 40: Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Slide 41: Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Slide 42: Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Slide 43: Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Slide 44: Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Slide 45: Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Slide 46: Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Slide 47: Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Slide 48: Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Slide 49: Aula 2- PROCESSOS DE FUNDIÇÃO</p><p>Slide 50: Aula 2- PROCESSOS DE FUNDIÇÃO</p>
