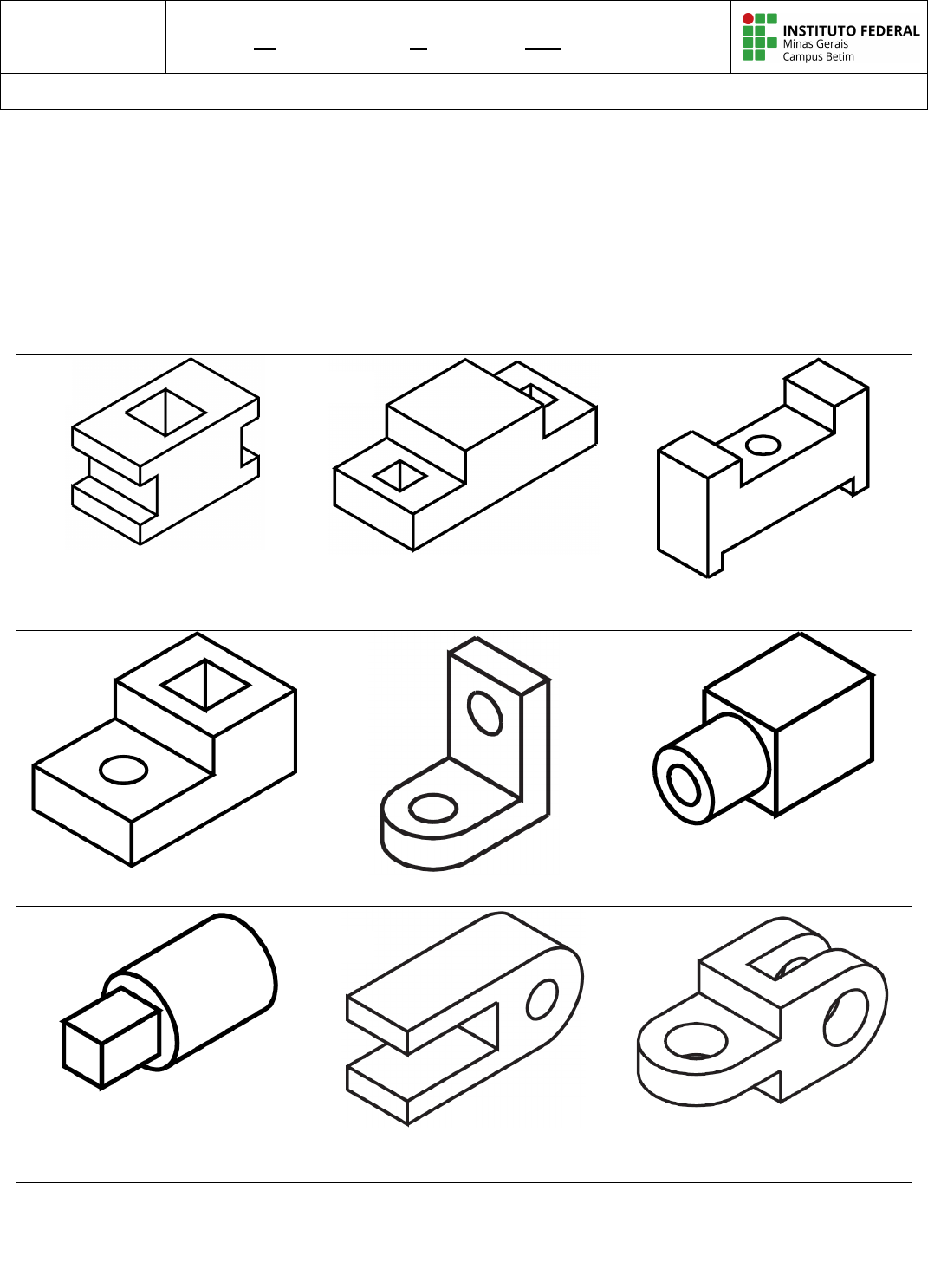

<p>AP36-R00 Atividade Prática 36 - R00</p><p>Prof.: Wanderson Leite Disciplinas: Expressão Gráfica / Desenho Técnico / Desenho Auxiliado por Computador</p><p>1) Dada as peças/modelos desenhados em perspectiva, pede-se:</p><p>i) Desenhar em forma de croquis1 as suas vistas ortográficas aplicando o(s) corte(s) solicitado(s).</p><p>ii) Indicar o(s) local(is) por onde passa(m) o(s) plano(s) de corte: linha(s) de plano(s) corte, setas da</p><p>direção de plano(s) de corte e o nome do corte(s).</p><p>iii) Desenhar a hachura na área/partes maciças do modelo/peça, atingidas pelo(s) plano(s) de corte.</p><p>1 Croqui: Desenho não obrigatoriamente em escala, confeccionado normalmente à mão livre e contendo todas</p><p>as informações necessárias à sua finalidade (ABNT NBR 10647/1989. Item 2.2.3)</p><p>A) C)</p><p>D) F) G)</p><p>I)</p><p>J) H)</p><p>B)</p><p>2) Dada as peças/modelos desenhados em perspectiva, pede-se:</p><p>i) Desenhar em forma de croquis1 as suas vistas ortográficas aplicando o(s) corte(s) solicitado(s).</p><p>ii) Indicar o(s) local(is) por onde passa(m) o(s) plano(s) de corte: linha(s) de plano(s) corte, setas da</p><p>direção de plano(s) de corte e o nome do corte(s).</p><p>iii) Desenhar a hachura na área/partes maciças do modelo/peça, atingidas pelo(s) plano(s) de corte.</p><p>iv) Cotar (dimensionar) corretamente o desenho.</p><p>A) B)</p><p>C) D)</p><p>E)</p><p>F)</p><p>1 Croqui: Desenho não obrigatoriamente em escala, confeccionado normalmente à mão livre e contendo todas as</p><p>informações necessárias à sua finalidade (ABNT NBR 10647/1989. Item 2.2.3)</p>
