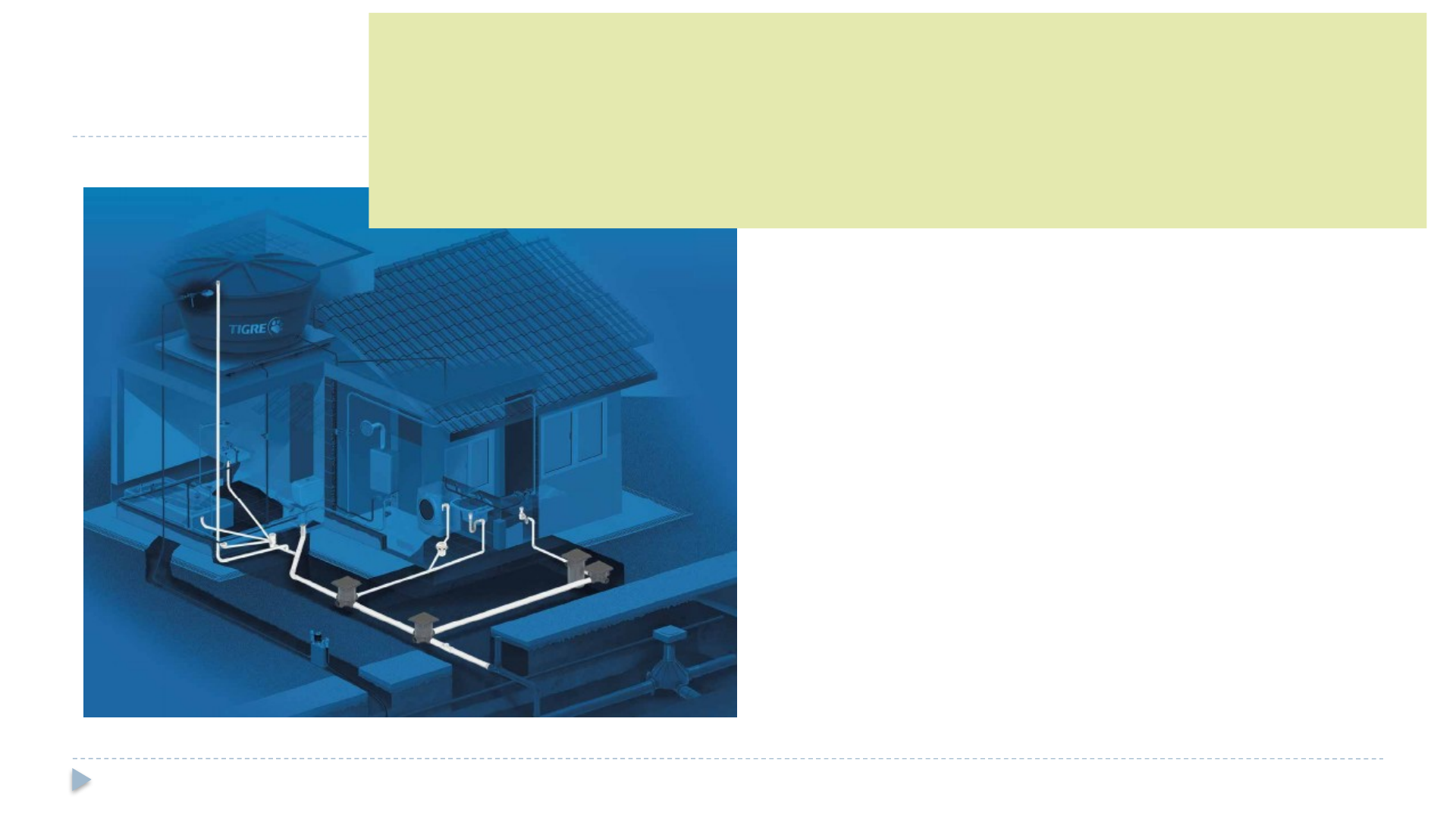

<p>1</p><p>INSTALAÇÕES HIDRÁULICAS E SANITÁRIAS PREDIAIS</p><p>Unidade 02</p><p>Instalações prediais de esgoto sanitário – parte 03</p><p>Fonte: Manual Técnico Tigre,</p><p>2010</p><p>Dimensionamento do subsistema de coleta e transporte</p><p>Caixa</p><p>sifonada</p><p>Caixa de</p><p>gordura</p><p>Caixa de</p><p>inspeção</p><p>Caixa sifonada</p><p> As caixas sifonadas devem ter as seguintes características mínimas:</p><p> a) ser de DN 100, quando receberem efluentes de aparelhos sanitários até</p><p>o limite de 6 UHC;</p><p> b) ser de DN 125, quando receberem efluentes de aparelhos sanitários até</p><p>o limite de 10 UHC;</p><p> c) ser de DN 150, quando receberem efluentes de aparelhos sanitários até</p><p>o limite de 15 UHC.</p><p>Caixa sifonada</p><p>Caixa de inspeção</p><p> A distância entre 2 dispositivos de inspeção não deve ser superior a 25m;</p><p> A distância entre a ligação do coletor predial com o público e o</p><p>dispositivo de inspeção mais próximo não deve ser superior a 15,00 m;</p><p> Em prédios com mais de dois pavimentos, as caixas de inspeção não</p><p>devem ser instaladas a menos de 2,00 m de distância dos tubos de queda</p><p>que contribuem para elas.</p><p>Caixa de inspeção</p><p> a) é recomendada uma profundidade máxima de 1,00 m;</p><p> b) forma prismática, de base quadrada ou retangular, de lado interno</p><p>mínimo de 0,60 m, ou cilíndrica com diâmetro mínimo igual a 0,60 m;</p><p> c) tampa facilmente removível, permitindo perfeita vedação;</p><p> d) fundo construído de modo a assegurar rápido escoamento e evitar</p><p>formação de depósitos.</p><p>Caixa de inspeção</p><p>Caixa de inspeção</p><p> Locação das caixas</p><p> Evitar passar tubos e caixas próximo de árvores;</p><p> Evitar inserir caixas em ambientes nobres;</p><p> Preferir colocar as caixas em locais discretos:</p><p> Jardins, gramado, etc.</p><p> Se não houver, preferir colocar na circulação de pessoas que colocar</p><p>na circulação de veículos.</p><p>Caixa de inspeção</p><p>Caixa de inspeção</p><p> Exercício:</p><p> Calcule a profundidade das caixas de inspeção 2 e 3, sabendo que a caixa</p><p>de inspeção 1 tem profundidade de 0,40 m.</p><p>Caixa de inspeção</p><p>Caixa de gordura</p><p> Quando o uso de caixa de gordura não for exigido pela autoridade</p><p>pública competente, a sua adoção fica a critério do projetista.</p><p> As caixas de gordura devem possibilitar a retenção e</p><p> posterior remoção da gordura, através das seguintes características:</p><p> a) capacidade de acumulação da gordura entre cada</p><p> operação de limpeza;</p><p> b) dispositivos de entrada e de saída convenientemente projetados para</p><p>possibilitar que o afluente</p><p> e o efluente escoem normalmente;</p><p> c) altura entre a entrada e a saída suficiente para reter a gordura,</p><p>evitando-se o arraste do material juntamente com o efluente;</p><p> d) vedação adequada para evitar a penetração de</p><p> insetos, pequenos animais, águas de lavagem de</p><p> pisos ou de águas pluviais, etc.</p><p>Caixa de gordura</p><p></p><p> c) altura entre a entrada e a saída suficiente para reter a gordura,</p><p>evitando-se o arraste do material juntamente com o efluente;</p><p> d) vedação adequada para evitar a penetração de</p><p> insetos, pequenos animais, águas de lavagem de</p><p> pisos ou de águas pluviais, etc.</p><p>Caixa de gordura</p><p> a) para a coleta de apenas uma cozinha, pode ser usada a caixa de gordura</p><p>pequena ou a caixa de gordura simples</p><p> b) para a coleta de duas cozinhas, pode ser usada a caixa de gordura</p><p>simples ou a caixa de gordura dupla</p><p> c) para a coleta de três até 12 cozinhas, deve ser usada a caixa de gordura</p><p>dupla</p><p> d) para a coleta de mais de 12 cozinhas, ou ainda, para cozinhas de</p><p>restaurantes, escolas, hospitais, quartéis, etc., devem ser previstas caixas</p><p>de gordura especiais</p><p>Caixa de gordura</p><p> CGP – CAIXA DE GORDURA PEQUENA:</p><p> 1) diâmetro interno: 0,30 m;</p><p> 2) parte submersa do septo: 0,20 m;</p><p> 3) capacidade de retenção: 18 L;</p><p> 4) diâmetro nominal da tubulação de saída: DN 75;</p><p>Caixa de gordura</p><p>Caixa de gordura</p><p> CGS – CAIXA DE GORDURA SIMPLES:</p><p> 1) diâmetro interno: 0,40 m;</p><p> 2) parte submersa do septo: 0,20 m;</p><p> 3) capacidade de retenção: 31 L;</p><p> 4) diâmetro nominal da tubulação de saída: DN 75;</p><p>Caixa de gordura</p><p>Caixa de gordura</p><p> CGD – CAIXA DE GORDURA DUPLA:</p><p> 1) diâmetro interno: 0,60 m;</p><p> 2) parte submersa do septo: 0,35 m</p><p> 3) capacidade de retenção: 120 L;</p><p> 4) diâmetro nominal da tubulação de saída: DN 100;</p><p>Caixa de gordura</p><p>Caixa de gordura</p><p> CGE – CAIXA DE GORDURA ESPECIAL:</p><p> 1) volume da câmara de retenção de gordura obtido pela fórmula:</p><p> V = 2 N + 20</p><p> Em que:</p><p> N é o número de pessoas servidas pelas cozinhas que contribuem para a</p><p>caixa de gordura no turno em que existe maior fluxo;</p><p> V é o volume, em litros;</p><p>Caixa de gordura</p><p> CGE – CAIXA DE GORDURA ESPECIAL:</p><p> 2) altura molhada: 0,60 m;</p><p> 3) parte submersa do septo: 0,40 m;</p><p> 4) diâmetro nominal mínimo da tubulação de saída: DN 100.</p><p> 5) Distância entre o septo e a saída: 20 cm.</p><p>Caixa de gordura</p><p>Caixa de gordura</p><p> Exercício: Dimensione uma caixa de gordura para um restaurante que</p><p>oferece 230 refeições diárias no seu turno de maior fluxo.</p><p>Banheiro</p><p>- Sempre prefira curvas ao invés de joelhos;</p><p>Banheiro</p><p>Banheiro</p><p>Banheiro</p><p>Banheiro – Vaso sanitário</p><p>Banheiro – Lavatório</p><p>Banheiro – Lavatório</p><p>Cozinha</p><p>Pia da cozinha: 50 cm</p><p>Cozinha</p><p>A ventilação ainda será trabalhada nas próximas aulas.</p><p>Área de serviço</p><p>MLR: 80 cm</p><p>Tanque: 50 cm.</p><p>A ventilação ainda será</p><p>trabalhada nas</p><p>próximas aulas.</p><p>Prumadas e elementos estruturais</p><p> É totalmente desaconselhável o embutimento de tubulações em elementos</p><p>estruturais.</p><p> Algumas soluções adotadas:</p><p> Paredes hidráulicas;</p><p> Shafts para passagem das tubulações no sentido vertical;</p><p> Forro para passagem das tubulações no sentido horizontal.</p><p>Prumadas e elementos estruturais</p><p>Prumadas e elementos estruturais</p><p>Prumadas e elementos estruturais</p><p>Prumadas e elementos estruturais</p><p>Prumadas e elementos estruturais</p><p>Prumadas e elementos estruturais</p><p>Prumadas e elementos estruturais</p><p>45</p><p> Questões:</p><p>01: Nas figuras abaixo estão representadas</p><p>instalações de esgoto sanitário executadas de</p><p>forma incorreta. Comente sobre, destacando</p><p>o que está errado e qual seria a maneira</p><p>correta de executar. Indique na resposta qual</p><p>foi a situação escolhida.</p><p>46</p><p> Questões:</p><p>01: A Figura abaixo mostra uma instalação sanitária de um banheiro contendo um vaso</p><p>sanitário, um bidê, um lavatório e um chuveiro.</p><p>Dimensione os ramais de descarga e de esgoto do referido banheiro de acordo com a</p><p>NBR 8160, preenchendo nos espaços em branco da figura o valor do diâmetro do</p><p>trecho.</p><p>47</p><p> Questões:</p><p>03: Dimensione um tubo de queda que recebe efluentes de 5 banheiros contendo cada</p><p>um: 1 BS (bacia sanitária), 1 LV (lavatório de residência), 1 BI (bidê) e 1 CH (chuveiro</p><p>de residência). A edificação possui mais de três pavimentos. Marque, a seguir, a</p><p>alternativa que representa o valor do diâmetro nominal desse tubo de queda.</p><p>DN 75</p><p>DN 100</p><p>DN 125</p><p>DN 150</p><p>48</p><p> Questões:</p><p>04: Um trecho de subcoletor recebe efluentes de 5 banheiros contendo cada um: 1</p><p>BS(bacia sanitária), 1 LV(lavatório de residência), 1 BI(bidê) e 1 CH(chuveiro de</p><p>residência). A quantidade de UHC que deve ser considerada para o dimensionamento</p><p>desse trecho é de:</p><p>A- 30</p><p>B- 50</p><p>C- 55</p><p>D- 45</p><p>49</p><p>Slide 1</p><p>Slide 2</p><p>Slide 3</p><p>Slide 4</p><p>Slide 5</p><p>Slide 6</p><p>Slide 7</p><p>Slide 8</p><p>Slide 9</p><p>Slide 10</p><p>Slide 11</p><p>Slide 12</p><p>Slide 13</p><p>Slide 14</p><p>Slide 15</p><p>Slide 16</p><p>Slide 17</p><p>Slide 18</p><p>Slide 19</p><p>Slide 20</p><p>Slide 21</p><p>Slide 22</p><p>Slide 23</p><p>Slide 24</p><p>Slide 25</p><p>Slide 26</p><p>Slide 27</p><p>Slide 28</p><p>Slide 29</p><p>Slide 30</p><p>Slide 31</p><p>Slide 32</p><p>Slide 33</p><p>Slide 34</p><p>Slide 35</p><p>Slide 36</p><p>Slide 37</p><p>Slide 38</p><p>Slide 39</p><p>Slide 40</p><p>Slide 41</p><p>Slide 42</p><p>Slide 43</p><p>Slide 44</p><p>Slide 45</p><p>Slide 46</p><p>Slide 47</p><p>Slide 48</p><p>Slide 49</p>
