Força cortante e momento fletor - resistência dos materiais

Prévia do material em texto

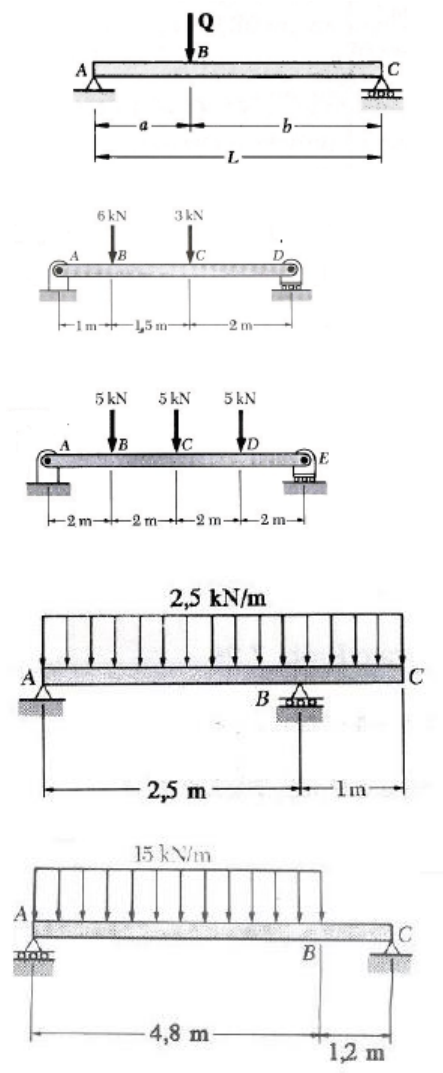

<p>Exercícios sobre força cortante e momento fletor.</p><p>1) Trace os diagramas de força cortante e momento fletor para as seguintes vigas.</p><p>a)</p><p>b)</p><p>c)</p><p>d)</p><p>e)</p><p>2) A viga AB é submetida a uma carga uniformemente distribuída de 1,5 kN/m e a</p><p>duas forças N e Q. Foi determinado experimentalmente que o momento fletor</p><p>em relação a D é +360 Nm e em relação a E é +960 Nm. Determine N e Q e</p><p>trace os diagramas de força cortante e momento fletor para a viga.</p><p>3) Apresente os diagramas de esforço cortante e momento fletor para a viga bi-</p><p>apoiada sujeita ao carregamento dado.</p><p>4) Traçar o diagrama de forças cortantes e momento fletor para a estrutura</p><p>isostática da figura abaixo.</p><p>5) Identifique as seções de momento máximo e calcule os seus valores. As reações</p><p>da estruturas são; VA= 900 kgf, VB= 2400 kgf, Hb= 0 kgf.</p><p>Resp.: x = 1,8 m de A Mmax = 810 kgf.m; ponto B Mmin = -1000 kgf.m</p>
