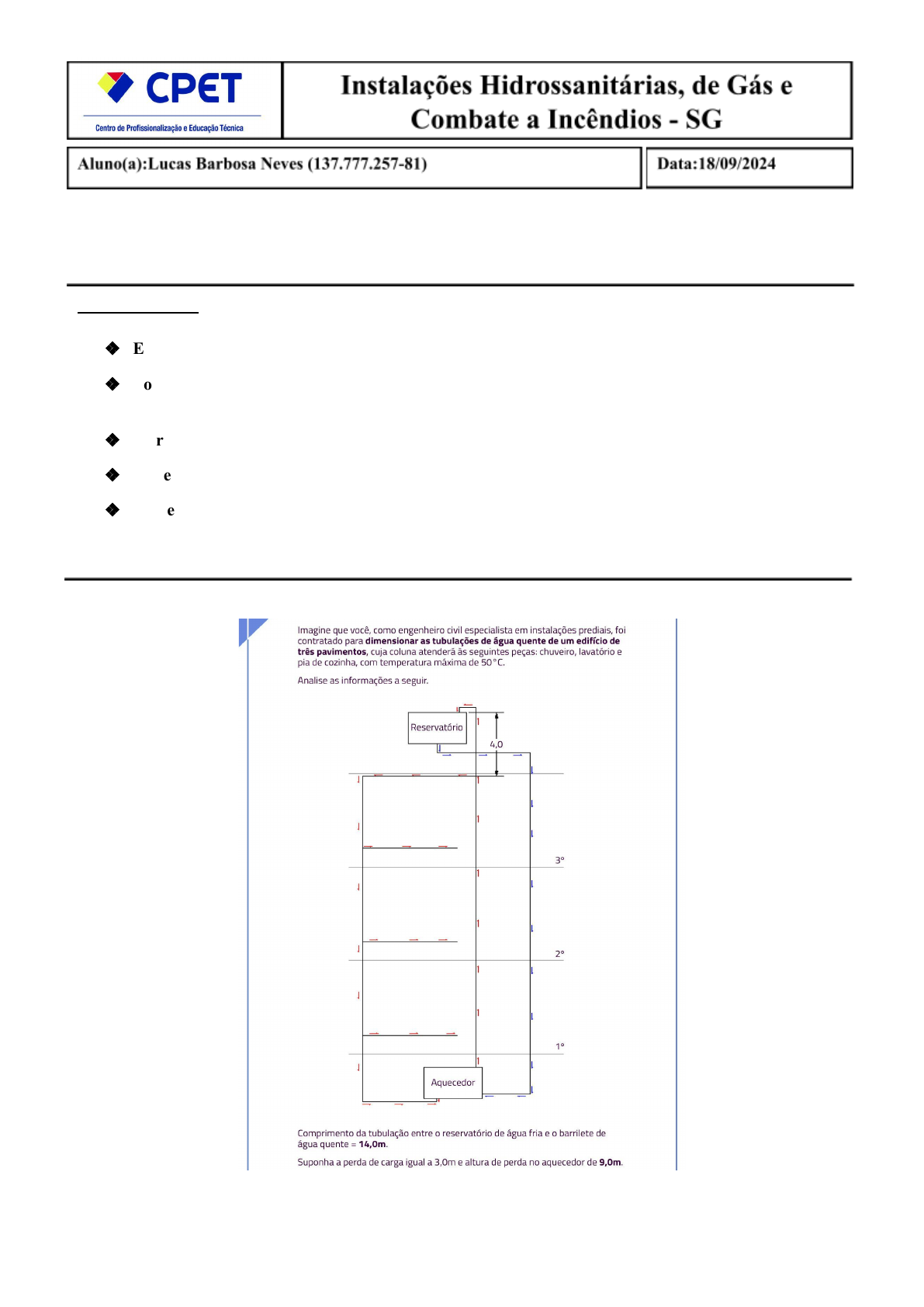

<p>Atividade Prática</p><p>INSTRUÇÕES:</p><p>❖ Esta Atividade contém uma ou mais questões totalizando 10 (dez) pontos;</p><p>❖ Você deve preencher dos dados no Cabeçalho para sua identificação:</p><p>o Nome / Data de entrega.</p><p>❖ As respostas devem ser digitadas abaixo de cada pergunta;</p><p>❖ Ao terminar salve o arquivo no formato PDF ou DOC;</p><p>❖ Envie o arquivo pelo sistema no local indicado;</p><p>O sistema predial de água quente do tipo central coletivo consiste em um equipamento responsável pelo aquecimento da</p><p>água e de uma rede de tubulações que distribuem a água aquecida a conjuntos de aparelhos pertencentes amais de uma</p><p>unidade, por exemplo, um edifício.</p><p>Considere a situação a seguir:</p><p>De acordo com o contexto apresentado, descreva qual material você utilizará no sistema de água quente,</p><p>justificando a sua escolha, e dimensione a coluna d’água.</p><p>Resposta: O material escolhido é o CPVC, pois é resistente à corrosão e outras patologias</p><p>características dos metais, sua instalação é simples porém durável (quando realizada corretamente) e</p><p>não necessita de isolamento térmico, possui superfície lisa proporcionando pouco atrito, além de</p><p>suportar até 80°C.</p><p>Pesos Por Pavimento e Pontos</p><p>● Pia de Cozinha: 0,7;</p><p>● Lavatório: 0,5;</p><p>● Chuveiro: 0,5.</p><p>Peso acumulado por pavimento = 1,7.</p><p>Peso acumulado total= 5,1.</p><p>Q=0,3√5,1 = 0,677 l/s ou 0,000677m³/s</p><p>Altura estática disponível no Barrilete: 4m;</p><p>● C= 150 (cpvc);</p><p>● Comprimento real da tubulação: (14 + 0,5 x 14) = 21m;</p><p>● Perda de carga= 3m;</p><p>● Altura de perda no aquecedor: 9m;</p><p>● Diâmetro encontrado: 27,65mm;</p><p>● Perda contínua de carga em m/s= 4 - 3 = 1mca;</p><p>● Velocidade do fluido: 0,355 x 0,1042 x 0,1983 = 1,10m/s (velocidade mínima).</p><p>● Velocidade máxima: de acordo com os dados presentes no material a valor máximo de</p><p>velocidade permitido é de 2,25 m/s.</p><p>Conclusão: O material escolhido foi o cpvc por sua eficiência e a tubulação com diâmetro interno de</p><p>27,65mm a uma velocidade de 1,10m/s.</p>
