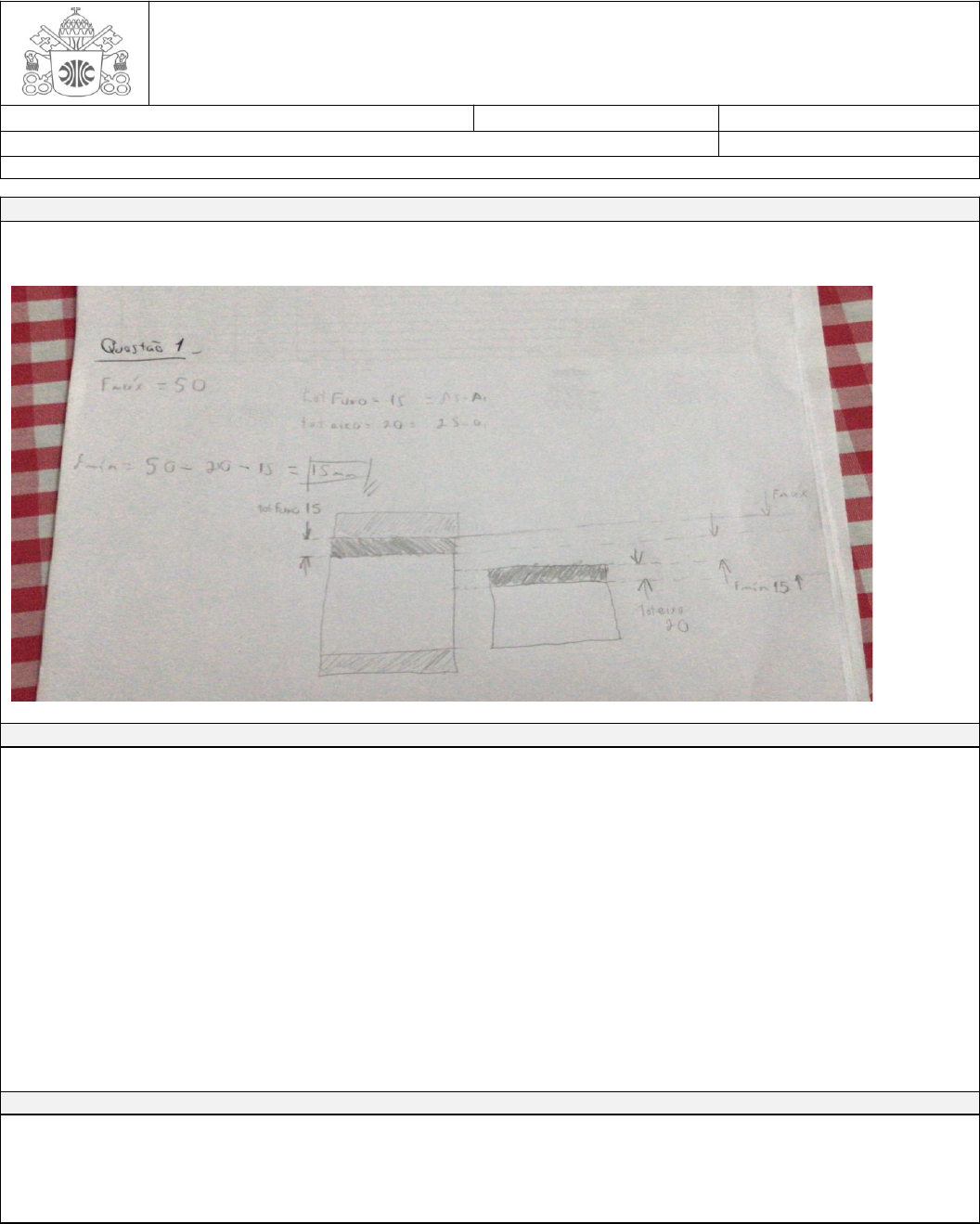

<p>PONTIFÍCIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS</p><p>Segunda avaliação institucional – Metrologia</p><p>Professor: Claudinei José de Oliveira</p><p>Data:31/05/2021</p><p>Valor 30 pts</p><p>Nome: Guilherme Perboyal Santos</p><p>Nota:</p><p>Questão 1(3 pts)</p><p>O comportamento de um eixo em um furo apresenta folga máxima de 50 µm. A tolerância do eixo é de 20 µm e a tolerância do furo é de 15 µm. Determine a folga mínima do sistema. Faça um esquema do acoplamento.</p><p>Fmín: 15 µm</p><p>Questão 2 ( 3 pts)</p><p>Dados os seguintes ajustes: 45 F6/h6</p><p>Encontre: (a) tolerâncias para furo e eixo; (b) As folgas e ou interferências; (c) O tipo de ajuste; (d) Faça o esquema de acoplamento para os ajustes solicitados</p><p>a) Furo: max 45,041 min: 45,025 EIXO: Máx 45,00 Min: 44,984mm</p><p>tol: As-Ai Ai = 25µm Ai= -16µm</p><p>16=41-Ai IT 6 = 16</p><p>B) Fmáx = 57 µm Fmin: 25 µm Imax = -57 µm Imin= -25 µm</p><p>C)Ajuste com folga</p><p>Questão 3 (4 pts)</p><p>Com base nos dados a seguir encontre os ajustes normalizados mais próximos para as condições:</p><p>a) Nominal 89 {Fmax =110 µm ; Fmin = 30 µm} Fmax cal</p>
