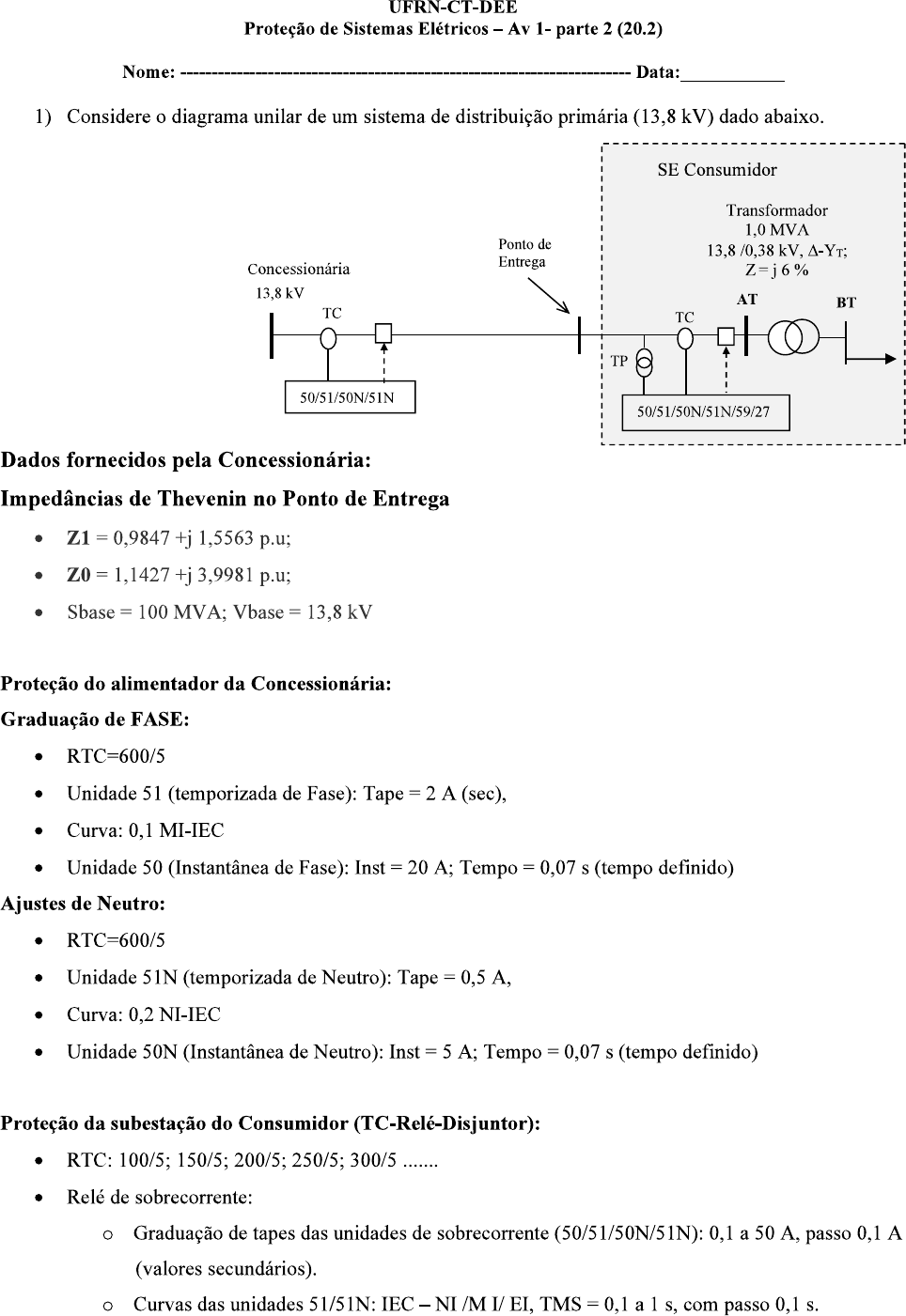

<p>UFRN-CT-DEE - Proteção de Sistemas Elétricos - Av 1- parte 2 (20.2) Nome: Data: 1) Considere o diagrama unilar de um sistema de distribuição primária dado abaixo. SE Consumidor Transformador 1,0 MVA Ponto de 13,8/0,38 kV, Concessionária Entrega Z= j 13,8 kV AT BT TC TC TP 50/51/50N/51N 50/51/50N/51N/59/27 Dados fornecidos pela Concessionária: Impedâncias de Thevenin no Ponto de Entrega Sbase = 100 MVA; Vbase = Proteção do alimentador da Concessionária: Graduação de FASE: RTC=600/5 Unidade 51 (temporizada de Fase): Tape =2A (sec), Curva: 0,1 MI-IEC Unidade 50 (Instantânea de Fase): Inst = 20 A; Tempo = 0,07 S (tempo definido) Ajustes de Neutro: RTC=600/5 Unidade 51N (temporizada de Neutro): Tape = 0,5 A, Curva: 0,2 NI-IEC Unidade 50N (Instantânea de Neutro): Inst = 5 A; Tempo = 0,07 S (tempo definido) Proteção da subestação do Consumidor (TC-Relé-Disjuntor): RTC: 100/5; 150/5; 200/5; 250/5; 300/5 Relé de sobrecorrente: Graduação de tapes das unidades de sobrecorrente (50/51/50N/51N): 0,1 a 50 A, passo 0,1 A (valores secundários). Curvas das unidades 51/51N: IEC - NI /M I/ EI, 1 S, com passo 0,1 S.</p><p>Considerando as impedâncias de Thevenin como sendo no barramento de AT do transformador da SE do Consumidor, pede-se: a) Dimensione a relação nominal (RTC) dos TCs de proteção. (10 pontos) b) Determine os ajustes da unidade de FASE (51) do relé do Consumidor (Tap e Curva), de modo a liberar a carga nominal do transformador e coordenar com a respectiva unidade do relé da Concessionária. Para determinar a Curva, use a corrente de 800 A e o Critério de Coordenação Relé X Relé. (15 pontos) c) De acordo com o item "b". trace, manualmente, o COORDENOGRAMA DE FASE, I (unidades 51) dos relés da Concessionária e do Consumidor, mostrando os limites das curvas no eixo das correntes, para os múltiplos: Mmin =1,1 e (15 pontos) d) Comprove se os curtos 3F e FT (franco), no barramento de BT do transformador, serão "vistos" pelo relé da SE do consumidor. A sua resposta será considerada, mediante comprovação!! (10 pontos) e) Se o item "d" for verdadeiro, então, determine os tempos de atuação da unidade 51 do relé do Consumidor para os respectivos curtos. (10 pontos) f) De modo semelhante ao que foi feito no item "b". agora, usando um software, desenhe o COORDENOGRAMA DE FASE. Para a sua resposta ser considerada, apresente o gráfico, diga qual o software usado, descreva e comente as principais linhas de programação (comandos)! (10 pontos) Pontuação total: 70 pontos</p>
