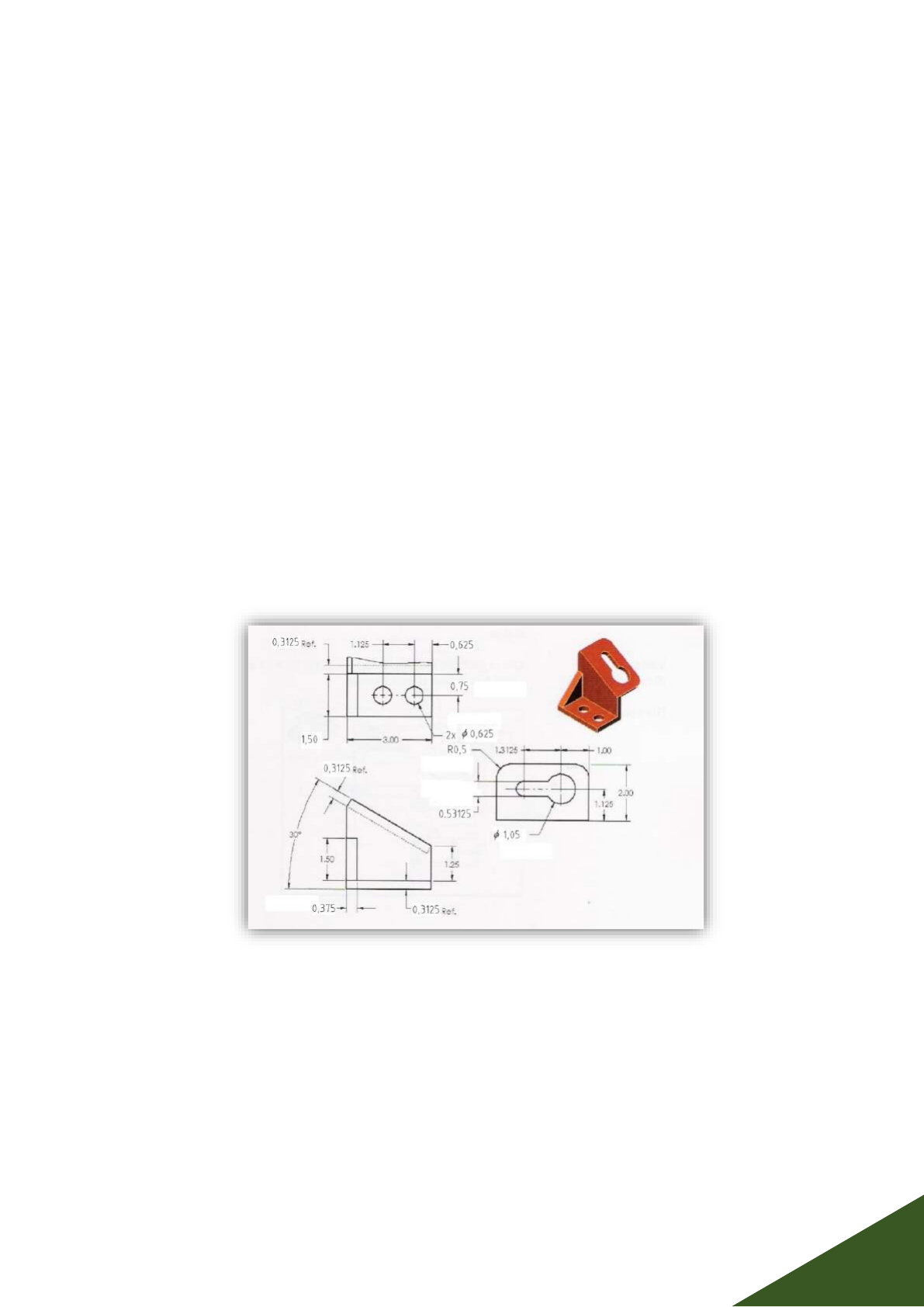

<p>UTFPR</p><p>DAMEC-LAPRO</p><p>Apostila de exercícios de participação para SolidWorks 2015/16</p><p>Volume 2 – Desenho de Fabricação e Chapas Metálicas</p><p>73</p><p>Exercício 08 – Vistas e Arestas Ocultas</p><p>O objetivo desse exercício é que você pratique o que foi passado nos exercícios anteriores e</p><p>busque aperfeiçoar por sua conta os recursos de desenho de fabricação.</p><p>Modele a peça abaixo, salve-a como 08_Vistas_Arestas_Ocultas.sldprt e, com base na</p><p>modelagem, realize o detalhamento completo.</p><p>Salve o detalhamento como 08_Vistas_Arestas_Ocultas.slddrw e</p><p>08_Vistas_Arestas_Ocultas.pdf.</p><p>Intenção do Projeto</p><p> A peça deve ser pintada de laranja.</p><p> Material: Aço 1020</p><p> Sistema de medida: IPS</p><p> O detalhamento deve ser feito em uma folha A3 paisagem.</p>
