ATIVIDADE 4 - MANUFATURA ASSISTIDA POR COMPUTADOR

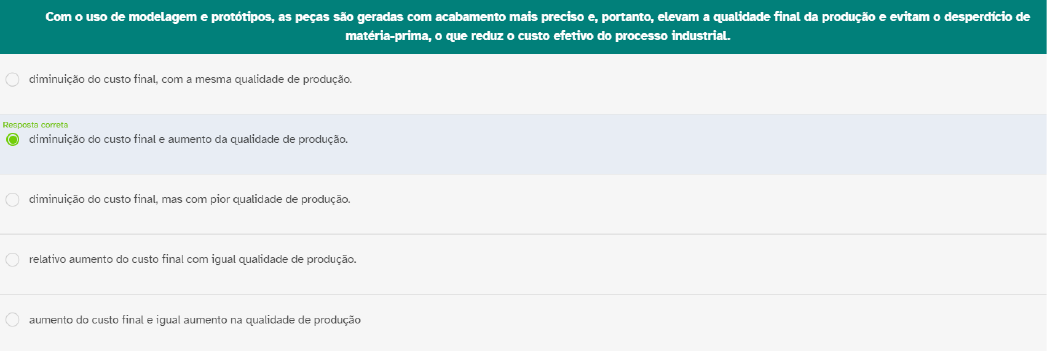

1 - Com o advento da técnica de manufatura aditiva e impressão 3D, diversas aplicações de manufatura industrial foram revolucionadas, contando com técnicas que envolvem modelagem de protótipos tridimensionais e escaneamento de peças por tomografia computadorizada, o qual permite tirar medidas exatas e visualizar as áreas internas sem agredir os materiais.
Podemos apontar, dentre as principais vantagens da modelagem e prototipação das peças para usinagem:
2 -  Quando inserimos comandos dos tipos G70, G71 e G72 em um código CNC, estamos inserindo um ciclo de desbaste para acabamento externo de uma peça, sendo que G71 refere-se ao sentido longitudinal e G72, ao sentido transversal. O G71, assim como o G72, requer dois blocos de parâmetros:

G72       W...      R...
G72       P...       Q...     U...     W...     F...

A partir disso, avalie as afirmativas a seguir:
I. As funções W, nos dois blocos, referem-se à profundidade de corte.
II. A função P referencia o bloco inicial de um perfil geométrico.
III. A função Q referencia o bloco final de um perfil geométrico.
IV. U e W, no segundo bloco, são funções relacionadas aos eixos X e Z.

É correto o que se afirma em:
3 - O código CNC, em manufatura assistida por máquina, possui diferentes conjuntos iniciados por "G", que possuem parâmetros predefinidos para usinagem. Os códigos G70, G71 e G72, por exemplo, referem-se ao ciclo de acabamento por desbaste (remoção de imperfeições e rebarbas) da peça.

Leia, a seguir, um exemplo de código de desbaste para acabamento de uma barra plana:

N1 T101
N2 G97
N3 S3000 M03
N4 G54 G00 X0.5 Z0.2 M08
N5 G71 P6 Q13 U-0.05 W0.006 D0.07 F0.02
            N6 G00 X3.
            N7 G01 X2. R.30 F.006
            N8 Z-2 R.6
            N9 X2 R.130
            N10 Z-3.5 R.130
            N11 X.80 R.130
            N12 Z-5.
            N13 X0.8
            N14 G70 P5 Q12
            N15 M09
            N16 G53 X0
            N17 G53 Z0
N18 M30

Com base no código, podemos afirmar que o ciclo de desbaste:
4 - Em uma usina de torneamento, foi projetado um sistema de cilindro hidráulico para empurrar paletes que vêm de uma esteira para uma área de armazenamento. A fonte de energia que alimenta o cilindro gera pressão a uma taxa de 175 m³/seg para acionar o pistão dentro do cilindro.
 Sabendo que a área do cilindro é de 6,25 m², avalie as proposições a seguir e a relação entre elas:
 I. A velocidade máxima alcançada pelo pistão do cilindro será igual a 28 m/s.
 Pois:
 II. A velocidade é calculada dividindo-se a taxa de pressão pela área do cilindro.

A seguir, assinale a alternativa correta.
5 - CAD e CAM são termos relacionados ao design produzido por computação gráfica (computer-aided design) e à manufatura assistida por computação (computer-aided manufacturing). Um sistema CAD/CAM envolve a utilização desses dois formatos de suporte assistidos pela computação, para gerar a simulação e automatização de processos com comandos CNC para torneamento e usinagem.

Sobre as vantagens de utilizar CNC baseado em um sistema CAD/CAM em relação à tradicional manufatura assistida por computador, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) É possível determinar o custo e tempo de operação com mais rapidez e precisão.
II. ( ) Parâmetros como velocidade e valor de avanço são determinados automaticamente.
III. ( ) Utiliza-se linguagem de máquina de baixo nível, que possui maior desempenho.
IV. ( ) A programação pode ser validada por simulação, antes de dar início às operações.

Agora assinale a alternativa que apresenta a sequência correta:
6 - Em operações de torneamento, devemos considerar, dentre os parâmetros para a codificação dos movimentos da máquina, os eixos e quadrantes do torno CNC, que por padrão, é nomeado com a letra “X” para o eixo vertical e letra “Z” para o eixo horizontal, conforme apresentado na figura:
Fonte: Elaborada pela autora.
#PraCegoVer: a imagem apresenta quatro setas, que partem em sentidos contrários a partir de um ponto central único, representando os eixos X e Y. A seta para cima está nomeada como eixo “X+”; a seta para baixo, como “X-”; a seta para a direita está nomeada como “Z+” e a seta para a esquerda, nomeada como “Z-”. Entre os eixos “X+” e “Z+”, a área é denominada “1º Quadrante”; entre “X+” e “Z-”, “2º Quadrante”; entre “Z-” e “X-”, “3º Quadrante” e entre “X-” e “Z+”, “4º Quadrante”.

A partir disso, analise as afirmativas a s
7 - Na operação de fresamento em um centro de usinagem com torno CNC, para cortar uma peça específica é percorrido um comprimento total de 4,95 cm, com velocidade de corte (VC) a 2 m/s, havendo eliminação de cavacos a uma velocidade de avanço (F) igual a 0,05 mm /dente. Considere a fórmula de rotação: [N = Velocidade de Corte / (Pi x Diâmetro)], com Pi = 3,1415 e taxa de avanço: [N x (n. dentes) x F].

Sabendo que a máquina possui dois dentes e que seu diâmetro é de 15mm, assinale a alternativa correta.
8 - A manufatura industrial envolve o processo desde a separação até o tratamento da matéria-prima por agentes químicos e temperatura, o que requer entendimento sobre composição de diferentes ligas metálicas para o processo de fundição e compactação do material que será usinado. Esse processo é ilustrado na figura a seguir:
Fonte: How… (2021).

#PraCegoVer: a imagem demonstra três etapas de um processo de manufatura, ilustrados dentro de quadrados com setas, indicando as etapas seguintes. A primeira etapa (I) mostra a matéria-prima passando por tratamento inicial e pesagem; a segunda (II) apresenta os materiais entrando em processos de separação e compactação e a terceira (III), por fim, apresenta diferentes etapas de usinagem, incluindo sinterização (tratamento térmico).

HOW is it made? A powder metallurgic material. All about cemented carbid, [2021c]. Disponível em: http://www.allaboutcementedcarbide.com/how-is-it-made/. Acesso em: 26 out. 2021.

As três etapas apresentadas na imagem representam os diferentes processos iniciais (I), secundários (II) e finais (III) na manufatura industrial, que podem recorrer, dentre outros, aos quatro processos descritos a seguir:

A. Fundição
B. Acabamento
C. Tratamento Químico
D. Controle de Qualidade

Assinale a alternativa que indica a correta associação entre os processos citados (A, B, C e D) e sua etapa dentro da manufatura industrial (I, II ou III):
9 - Ao programar um processo completo de usinagem, será necessário considerar diversos fatores, desde a rotina e sub-rotina da máquina que será trabalhada, o formato interno e externo da peça, os materiais que serão utilizados, até a interferência de velocidade, temperatura, produção de resíduos e atenção a possíveis falhas ou erros que possam surgir durante a operação.

Sabendo disso, avalie as afirmativas a seguir, sobre os elementos que devem ser considerados na programação de um processo de usinagem:

I. Identificar os pontos "zero", tanto da peça quanto da máquina.
II. Analisar a geometria das peças, dos painéis e das ferramentas.
III. Conhecer os processos e sub-rotinas CNC que serão utilizados.
IV. Substituir todas as operações manuais por simulação com CAD.

Está correto o que se afirma em:
10 - A manufatura industrial é um meio pelo qual foi possível atender à crescente demanda de produção, depois das primeiras revoluções industriais. Essa prática de fabricação conta com diferentes técnicas e ferramentas que vêm sendo incrementadas desde as primeiras linhas de produção, alcançando o início da Indústria 4.0.

Assinale a alternativa que se refere à prática mais recente desse processo industrial:
