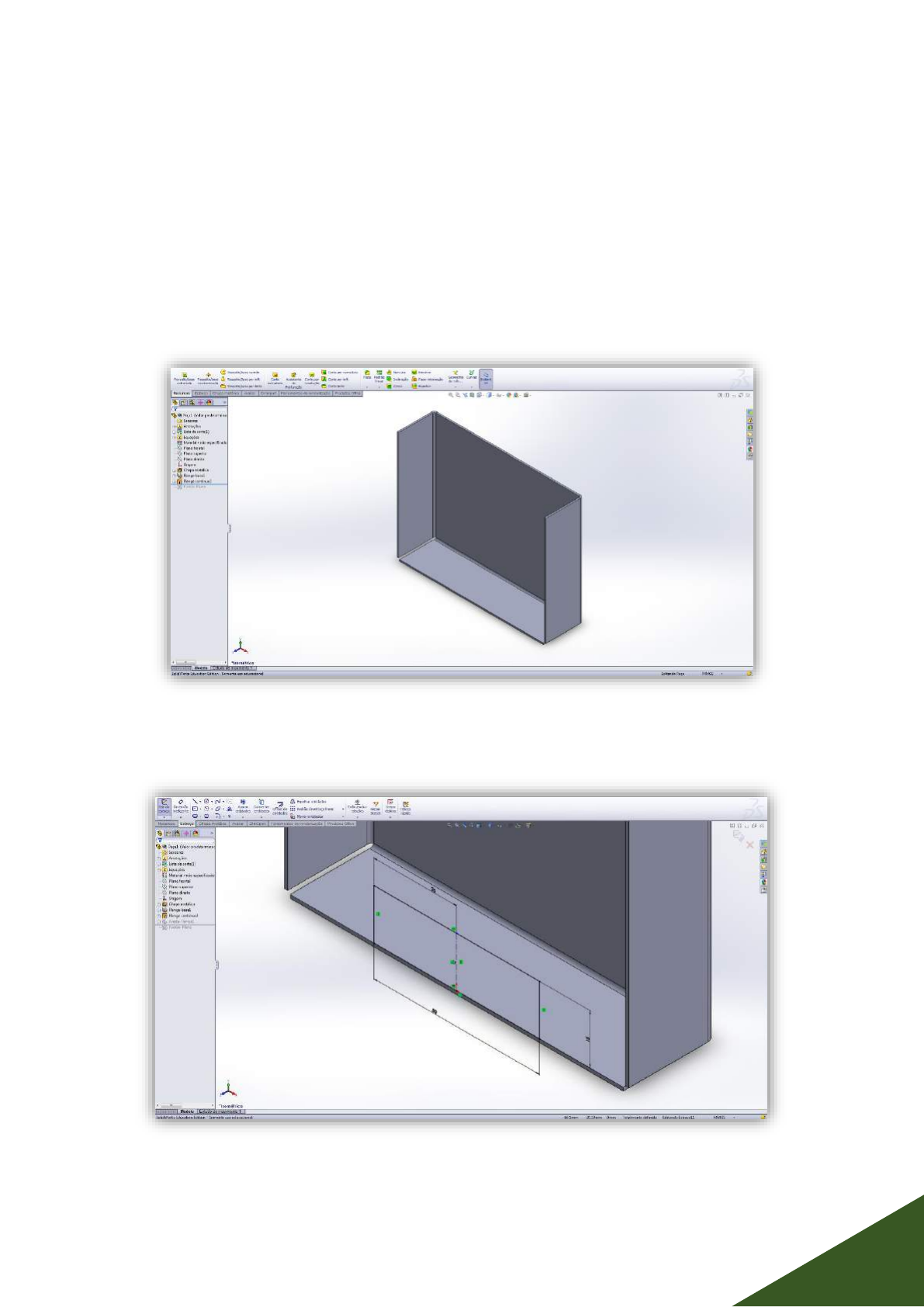

<p>UTFPR</p><p>DAMEC-LAPRO</p><p>Apostila de exercícios de participação para SolidWorks 2015/16</p><p>Volume 2 – Desenho de Fabricação e Chapas Metálicas</p><p>106</p><p>Exercício 13 – Flanges e Dobras</p><p>em Chapas</p><p>Criando a chapa</p><p>Crie uma chapa metálica de 1mm de espessura, 75mm de largura e 100mm de comprimento.</p><p>Depois crie uma flange contínua de 25mm conforme desenhado abaixo.</p><p>Criando as flanges</p><p>Crie, na base inferior, um flange de aresta com as dimensões abaixo.</p>
