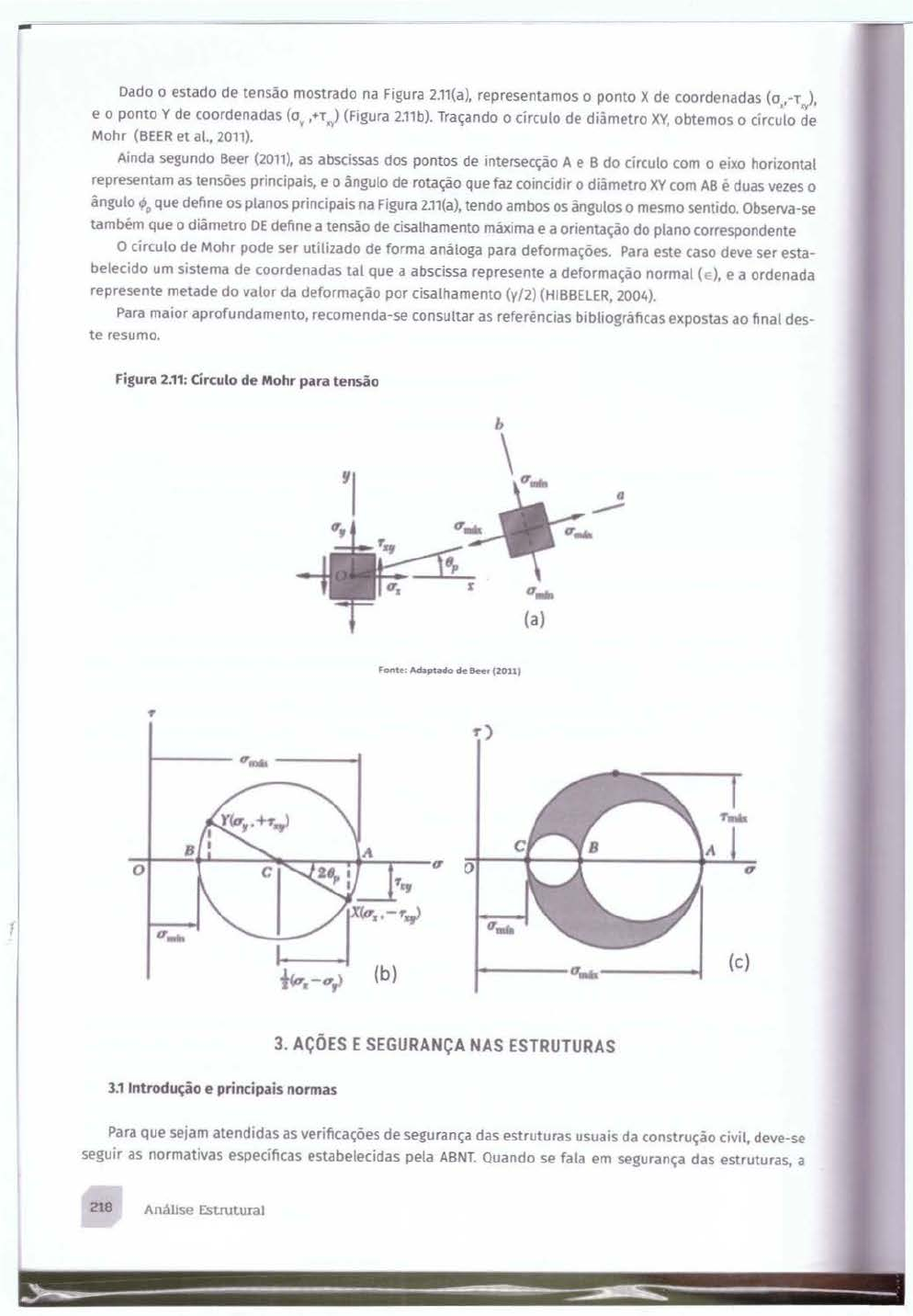

<p>Dado o estado de tensão mostrado na Figura 2.11(a), representamos o ponto X de coordenadas (o,,-r,),</p><p>e o ponto V de coordenadas (o. ,•r,) (Figura 2.11b). Traçando o círculo de diâmetro XV, obtemos o círculo de</p><p>Mohr (BEER et al., 2011).</p><p>Ainda segundo Beer (2011), as abscissas dos pontos de intersecção A e B do circulo com o eixo horizontal</p><p>representam as tensões principais, e o ângulo de rotação que faz coincidir o diâmetro XV com AB é duas vezes o</p><p>ângulo f0 que define os planos principais na Figura 2.11(a), tendo ambos os ângulos o mesmo sentido. Observa-se</p><p>também que o diâmetro DE define a tensão de cisalhamento máxima e a orientação do plano correspondente</p><p>O mculo de Mohr pode ser utilizado de forma análoga para deformações. Para este caso deve ser esta</p><p>belecido um sistema de coordenadas tal que a abscissa represente a deformação normal (c), e a ordenada</p><p>represente metade do valor da deformação por cisalhamento {y/2) {HIBBELER, 2004).</p><p>Para maior aprofundamento, recomenda-se consultar as referências bibliográficas expostas ao final des</p><p>te resumo.</p><p>Figura 2.11: Círculo de Mohr para tensão</p><p>• --</p><p>Font•: ~plodo""- (2011)</p><p>1---- cr,.. -----t</p><p>~----u~--------~</p><p>3. AÇÕES E SEGURANÇA NAS ESTRUTURAS</p><p>3.1 Introdução e principais normas</p><p>(c)</p><p>Para que seJam atendidas as verificações de segurança das estruturas usuais da construção civil, deve-se</p><p>segu1r as normativas específicas estabelecidas pela ABNT. Quando se fala em segurança das estruturas, a</p><p>218 Análise Estrutural</p>
