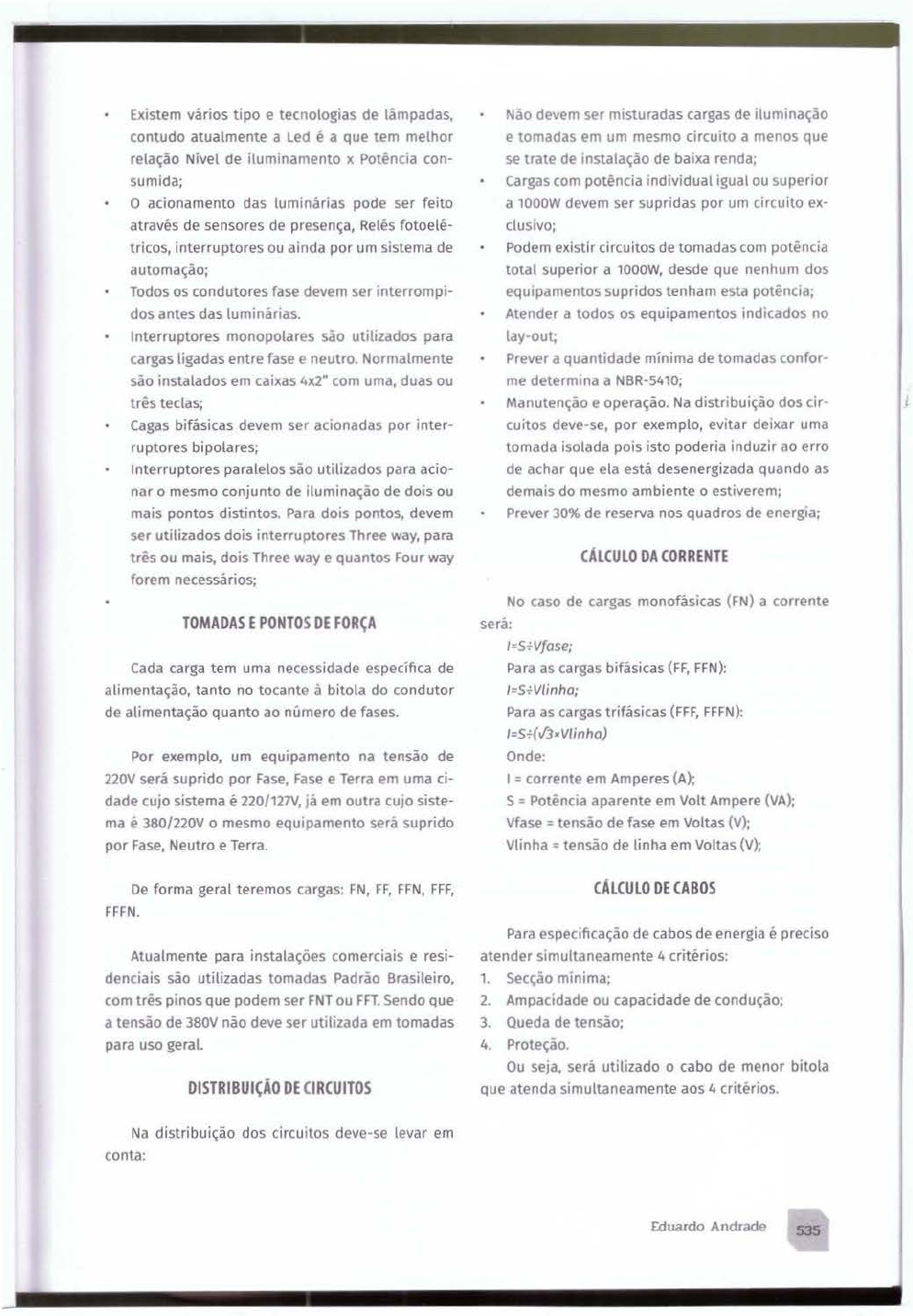

<p>Existem vários tipo e tecnologias de lâmpadas,</p><p>contudo atualmente a Led é a que tem melhor</p><p>relação Nível de iluminamento x Potência con­</p><p>sumida;</p><p>O acionamento das luminárias pode ser feito</p><p>através de sensores de presença, Relês fotoelé­</p><p>tricos, interruptores ou ainda por um sistema de</p><p>automação;</p><p>Todos os condutores fase devem ser interrompi­</p><p>dos antes das luminárias.</p><p>Interruptores monopolares são utilizados para</p><p>cargas ligadas entre fase e neutro. Normalmente</p><p>são instalados em caixas 4x2" com uma, duas ou</p><p>três teclas;</p><p>Cagas bifásicas devem ser acionadas por inter­</p><p>ruptores bipolares;</p><p>Interruptores paralelos são utilizados para acio­</p><p>nar o mesmo conjunto de iluminação de dois ou</p><p>mais pontos distintos. Para dois pontos, devem</p><p>ser utilizados dois interruptores Three way, para</p><p>três ou mais, dois Three way e quantos Four way</p><p>forem necessários;</p><p>TOMADAS E PONTOS DE FORÇA</p><p>Cada carga tem uma necessidade específica de</p><p>alimentação, tanto no tocante ã bitola do condutor</p><p>de alimentação quanto ao número de fases.</p><p>Por exemplo, um equipamento na tensão de</p><p>220V será suprido por Fase, Fase e Terra em uma ci­</p><p>dade cujo sistema é 220/127V, já em outra cujo siste­</p><p>ma é 380/220V o mesmo equipamento será suprido</p><p>por Fase, Neutro e Terra.</p><p>De forma geral teremos cargas: FN, FF, FFN, FFF,</p><p>FFFN.</p><p>Atualmente para instalações comerciais e resi­</p><p>denctais são utilizadas tomadas Padrão Brasileiro,</p><p>com três pinos que podem ser FNT ou FFT. Sendo que</p><p>a tensão de 380V não deve ser utilizada em tomadas</p><p>para uso geral.</p><p>DISTRIBUIÇÃO DE CIRCUITOS</p><p>Na dist ribuição dos circuitos deve-se levar em</p><p>conta:</p><p>Não devem ser misturadas cargas de iluminação</p><p>e tomadas em um mesmo circuito a menos que</p><p>se trate de instalação de baixa renda;</p><p>Cargas com potência individual igual ou superior</p><p>a 1000W devem ser supridas por um circuito ex­</p><p>clusivo;</p><p>Podem existir circuitos de tomadas com potência</p><p>total superior a 1000W, desde que nenhum dos</p><p>eqUipamentos supridos tenham esta potência;</p><p>Atender a todos os equipamentos indicados no</p><p>lay-out;</p><p>Prever a quantidade mínima de tomadas confor­</p><p>me determina a NBR-5410;</p><p>Manutenção e operação. Na distribuição dos cir­</p><p>cuitos deve-se, por exemplo, evitar deixar uma</p><p>tomada isolada pois isto poderia induzir ao erro</p><p>de achar que ela está desenergizada quando as</p><p>demais do mesmo ambiente o estiverem;</p><p>Prever 30% de reserva nos quadros de energia;</p><p>CÁLCULO DA CORRENTE</p><p>No caso de cargas monofásicas (FN) a corrente</p><p>será:</p><p>t=S+Vfose;</p><p>Para as cargas bifásicas (FF, FFN):</p><p>I=S+VIinho;</p><p>Para as cargas trifásicas (FFF, FFFN):</p><p>I=S+(.fJ,.VIinho)</p><p>Onde:</p><p>I = corrente em Amperes (A);</p><p>S = Potência aparente em Volt Ampere (VA);</p><p>Vfase = tensão de fase em Voltas (V);</p><p>Vlinha = tensão de linha em Voltas (V);</p><p>CÁLCULO DE CABOS</p><p>Para especificação de cabos de energia é preciso</p><p>atender simultaneamente 4 critérios:</p><p>1. Secção mínima;</p><p>2. Ampacidade ou capacidade de condução;</p><p>3. Queda de tensão;</p><p>4. Proteção.</p><p>Ou SeJa, será utilizado o cabo de menor bitola</p><p>que atenda simultaneamente aos 4 critérios.</p><p>Eduardo Andrade 535</p>
