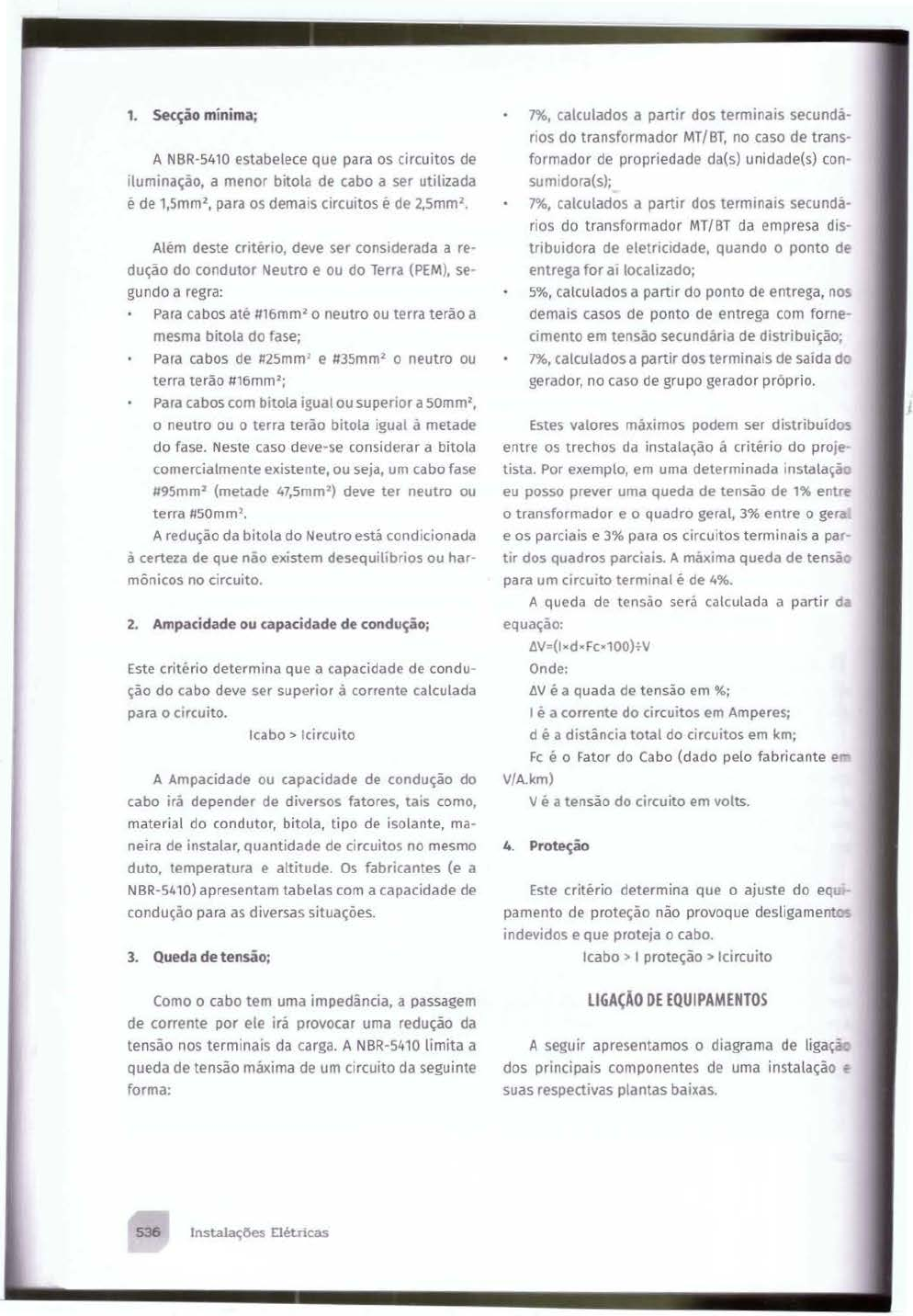

<p>1. Secção mínima;</p><p>A NBR-5410 estabelece que para os circuitos de</p><p>•luminação, a menor bitola de cabo a ser utilizada</p><p>é de 1,5mm2, para os demais circuitos é de 2,5mm2</p><p>Além deste critério, deve ser considerada a re­</p><p>dução do condutor Neutro e ou do Terra (PEM), se­</p><p>gundo a regra:</p><p>Para cabos até #16mm 2 o neutro ou terra terão a</p><p>mesma bitola do fase;</p><p>Para cabos de #25mm 2 e #35mm2 o neutro ou</p><p>terra terão #16mm2;</p><p>Para cabos com bitola igual ou superior a 50mm 2,</p><p>o neutro ou o terra terão bitola igual à metade</p><p>do fase. Neste caso deve-se considerar a bitola</p><p>comercialmente existente, ou seja, um cabo fase</p><p>#95mm2 (metade 47,5mm2) deve ter neutro ou</p><p>terra #50mm 2•</p><p>A redução da bitola do Neutro está condicionada</p><p>à certeza de que não existem desequihbrios ou har­</p><p>mônicos no circuito.</p><p>2. Ampacidade ou capacidade de condução;</p><p>Este critério determina que a capacidade de condu­</p><p>ção do cabo deve ser superior à corrente calculada</p><p>para o circuito.</p><p>lcabo > !circuito</p><p>A Ampacidade ou capacidade de condução do</p><p>cabo irá depender de diversos fatores, tais como,</p><p>material do condutor, bitola, tipo de 1solante, ma­</p><p>neira de instalar, quantidade de circuitos no mesmo</p><p>duto, temperatura e altitude. Os fabricantes (e a</p><p>NBR-5410) apresentam tabelas com a capacidade de</p><p>condução para as diversas situações.</p><p>3. Queda de tensão;</p><p>Como o cabo tem uma impedãncia, a passagem</p><p>de corrente por ele irá provocar uma redução da</p><p>tensão nos terminais da carga. A NBR-5410 limita a</p><p>queda de tensão máxima de um circuito da seguinte</p><p>forma:</p><p>536 Instalações Elétncas</p><p>7%, calculados a partir dos terminais secundá­</p><p>rios do transformador MT/BT, no caso de trans·</p><p>formador de propriedade da(s) unidade(s) con­</p><p>sumidora(s);</p><p>7%, calculados a partir dos termina•s secunda­</p><p>rios do transformador MT/BT da empresa dis­</p><p>tribuidora de eletricidade, quando o ponto dr</p><p>entrega for a• localizado;</p><p>5%, calculados a partir do ponto de entrega, nos</p><p>demais casos de ponto de entrega com forne·</p><p>cimento em tensão secundária de distríbu1ção;</p><p>7%, calculados a partir dos terminais de saída de</p><p>gerador, no caso de grupo gerador próprio.</p><p>Estes valores màximos podem ser distribuíd~</p><p>entre os trechos da instalação á critério do pro)e</p><p>tista. Por exemplo, em uma determinada instalaçã</p><p>eu posso prever uma queda de tensão de 1% entre</p><p>o transformador e o quadro geral, 3% entre o gera</p><p>e os parciais e 3% para os circuitos terminais a par</p><p>tir dos quadros parc1ais. A máxima queda de tensá</p><p>para um circuito terminal é de 4%.</p><p>A queda de tensão será calculada a partir da</p><p>equação:</p><p>AV=(IxdxFcx100)W</p><p>Onde:</p><p>AV é a quada de tensão em %;</p><p>I é a corrente do circuitos em Amperes;</p><p>d é a distância total do circuitos em km;</p><p>Fc é o Fator do Cabo (dado pelo fabricante er</p><p>V/A.km)</p><p>v é a tensão do circuito em volts.</p><p>4. Proteção</p><p>Este critério determina que o ajuste do eq</p><p>pamento de proteção não provoque desligamento</p><p>indevidos e que proteja o cabo.</p><p>lcabo > 1 proteção > !circuito</p><p>LIGAÇÃO DE EQUIPAMENTOS</p><p>A seguir apresentamos o diagrama de ligaçã</p><p>dos principais componentes de uma instalação</p><p>suas respectivas plantas baixas.</p>
