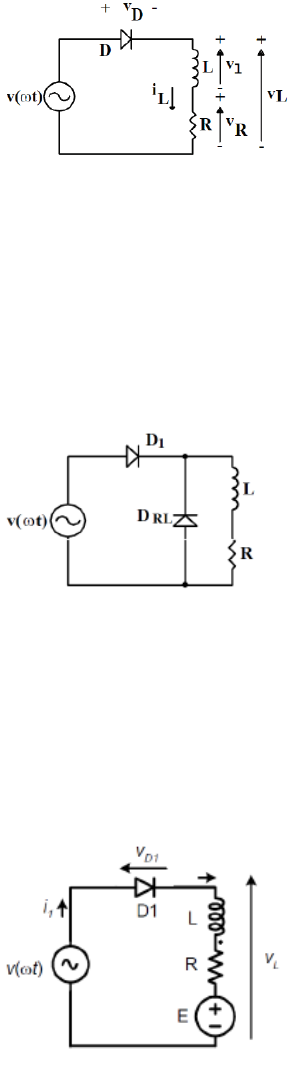

<p>1</p><p>EXERCÍCIOS ELETRÔNICA DE POTÊNCIA</p><p>1) Seja o retificador com carga RL, onde Vo=220V, f=60Hz, R=10Ω e L= 150mH. Calcular:</p><p>(a) o ângulo de condução β.</p><p>(b) a tensão média na carga.</p><p>(c) a corrente média na carga.</p><p>(d) a corrente eficaz na carga e</p><p>(e) a potência dissipada em R.</p><p>(f) Desenho da forma de onda de tensão e corrente na carga RL.</p><p>2) Seja o retificador monofásico com carga RL e diodo de roda livre, onde Vo=220, f=60Hz,</p><p>R=100Ω e L= 500mH.</p><p>(a) a tensão média na carga.</p><p>(b) a corrente média na carga.</p><p>(c) acorrente eficaz na carga e (e) a potência dissipada em R.</p><p>(d) a corrente instantânea de carga quando ωt=π/2, no primeiro semiciclo. Verificar se o</p><p>retificar opera em modo de condução contínuo ou descontínuo.</p><p>(e) desenhar as formas de onda de VL, IL.</p><p>3) Seja o retificador monofásico representado onde � (��) = 311.���(��), R=50Ω, L=0,1H,</p><p>E=96V e f=60Hz. Calcular:</p><p>a) Ângulo de extinção.</p><p>b) Modo de condução (contínuo, descontínuo ou crítico);</p><p>c) �		��</p><p>e �		��</p><p>na carga RLE.</p><p>d) Tensão reversa máxima no diodo;</p><p>e) Desenho da forma de onda de tensão na carga RLE e corrente na carga 	�	.</p><p>2</p><p>4) Em um retificador monofásico onda completa com ponto médio a tensão no enrolamento</p><p>primário é 220V/60Hz e a relação de transformação 2:1. Para uma carga R=10Ω e L=30mH,</p><p>determinar:</p><p>(a) valor eficaz da corrente alternada fundamental da carga.</p><p>(b) a corrente eficaz total de carga.</p><p>(c) a potência entregue ao resistor R.</p><p>5) Seja o retificador monofásico onda completa com ponto médio a tensão no enrolamento</p><p>primário é 220V/60Hz e a relação de transformação 2:1. Para carga RLE com R=15Ω, L=20mH,</p><p>E=120V e f=60Hz. Calcular:</p><p>• Ângulo de extinção;</p><p>• Modo de condução (contínuo, descontínuo ou crítico);</p><p>• Tensão reversa máxima no diodo;</p><p>• �		��</p><p>e �		��</p><p>na carga RLE.</p><p>• �		��</p><p>em cada diodo.</p><p>• �		��� na carga RLE.</p><p>• Desenho da forma de onda de tensão e corrente na carga RLE;</p>
