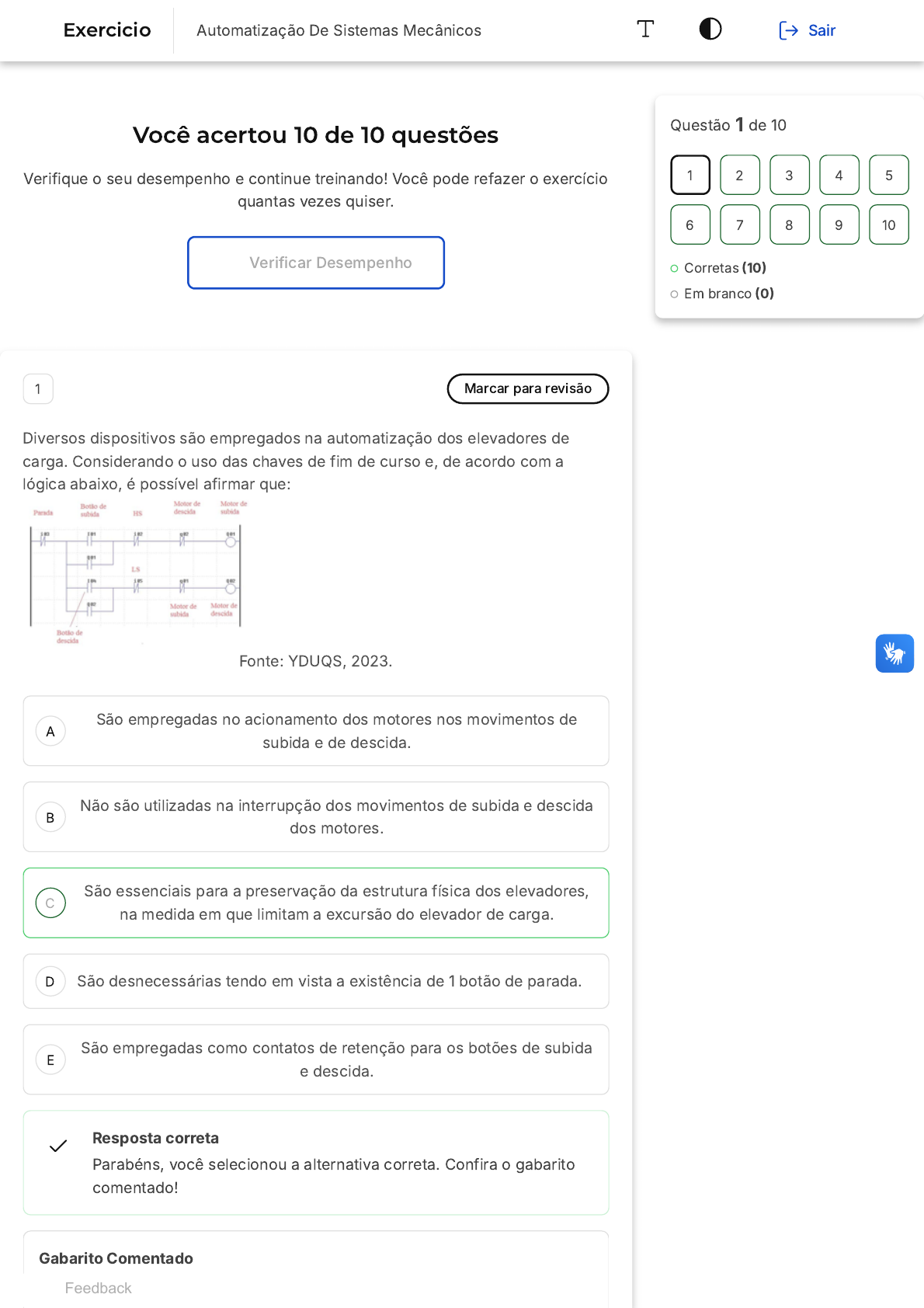

<p>Você acertou 10 de 10 questões</p><p>Verifique o seu desempenho e continue treinando! Você pode refazer o exercício</p><p>quantas vezes quiser.</p><p>Verificar Desempenho</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>1 Marcar para revisão</p><p>Diversos dispositivos são empregados na automatização dos elevadores de</p><p>carga. Considerando o uso das chaves de fim de curso e, de acordo com a</p><p>lógica abaixo, é possível afirmar que:</p><p>Fonte: YDUQS, 2023.</p><p>São empregadas no acionamento dos motores nos movimentos de</p><p>subida e de descida.</p><p>Não são utilizadas na interrupção dos movimentos de subida e descida</p><p>dos motores.</p><p>São essenciais para a preservação da estrutura física dos elevadores,</p><p>na medida em que limitam a excursão do elevador de carga.</p><p>São desnecessárias tendo em vista a existência de 1 botão de parada.</p><p>São empregadas como contatos de retenção para os botões de subida</p><p>e descida.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito</p><p>comentado!</p><p>Gabarito Comentado</p><p>Questão 1 de 10</p><p>Corretas �10�</p><p>Em branco �0�</p><p>1 2 3 4 5</p><p>6 7 8 9 10</p><p>Feedback</p><p>Exercicio Automatização De Sistemas Mecânicos Sair</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>As chaves de fim de curso são empregadas na desenergização dos motores</p><p>quando chegam nas posições limítrofes dos motores, preservando a</p><p>estrutura física dos elevadores de carga.</p><p>2 Marcar para revisão</p><p>Na implementação de circuitos com controladores diversos tipos de contatos</p><p>elétricos podem ser utilizados. De acordo com a lógica abaixo, o tipo de contato</p><p>elétrico que precisa ser utilizado para acionar uma carga quando pressionado é</p><p>do tipo:</p><p>Fonte: YDUQS, 2023.</p><p>Normalmente fechado.</p><p>Contador.</p><p>Contato auxiliar.</p><p>Normalmente aberto.</p><p>Temporizador.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito</p><p>comentado!</p><p>Gabarito Comentado</p><p>A lógica ilustrada mostra um contato aberto conectado a uma saída lógica.</p><p>Esse contato precisa receber um nível alto para acionar a saída,</p><p>necessitando de um contato normalmente aberto na entrada do controlador.</p><p>3 Marcar para revisão</p><p>Os controles de nível dos tanques industriais podem ser desenvolvidos de forma</p><p>automática ou manual. Observando a ilustração do sistema de controle de nível</p><p>da figura abaixo, na utilização de um controle manual para o processo, é</p><p>possível afirmar que:</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>A</p><p>B</p><p>Fonte: YDUQS, 2023.</p><p>A chave de nível baixo inibe o acionamento da bomba.</p><p>As chaves de nível são inibidas, ficando o controle da bomba realizado</p><p>apenas pelos botões.</p><p>A chave de nível alto aciona a bomba para encher o tanque.</p><p>Os botões para ligar e desligar tornam-se desnecessários.</p><p>As chaves de nível funcionam como contatos de retenção para os</p><p>botões de ligar e desligar.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito</p><p>comentado!</p><p>Gabarito Comentado</p><p>No controle manual as chaves de nível são desconsideradas e apenas os</p><p>botões ligam e desligam a bomba.</p><p>4 Marcar para revisão</p><p>Os controladores são amplamente empregados nos processos industriais. Em</p><p>um circuito com controladores lógicos programáveis e com a lógica da figura</p><p>abaixo, onde 1 botão normalmente aberto é empregado para acionar 1 carga,</p><p>quando o contato é pressionado, caso seja necessário modificar o tipo de botão</p><p>para 1 normalmente fechado, é necessário:</p><p>Fonte: YDUQS, 2023.</p><p>Apenas manter a mesma lógica original.</p><p>Incluir 1 contato normalmente aberto em série com o contato I01.</p><p>C</p><p>D</p><p>E</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>Incluir 1 contato normalmente fechado em série com o contato I01.</p><p>Incluir 1 contato auxiliar em série com o contato I01.</p><p>Substituir o contato normalmente aberto I01 por um contato</p><p>normalmente fechado.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito</p><p>comentado!</p><p>Gabarito Comentado</p><p>Substituir 1 contato normalmente aberto por um contato normalmente</p><p>fechado fará com que a lógica de acionamento seja a mesma, apesar das</p><p>trocas dos botões (inversão de seu funcionamento).</p><p>5 Marcar para revisão</p><p>Na automatização dos reatores empregados em processos químicos, é possível</p><p>empregar um comando para a seleção entre operação automática ou manual. O</p><p>comando adequado para que essa lógica funcione adequadamente é através de</p><p>um(a):</p><p>Chave seletora.</p><p>Botão sem retenção.</p><p>Botão pulsante.</p><p>Contato auxiliar.</p><p>Temporizador.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito</p><p>comentado!</p><p>Gabarito Comentado</p><p>Para a lógica de seleção entre operação automática ou manual em</p><p>processos químicos, a opção mais adequada é a chave seletora. Isso</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>porque ela permite a escolha entre o acionamento manual ou automático do</p><p>processo, garantindo que a lógica de seleção seja empregada de forma</p><p>eficaz. Outros comandos, como botões sem retenção, botões pulsantes,</p><p>contatos auxiliares ou temporizadores, não oferecem a mesma</p><p>funcionalidade e, portanto, não são a melhor escolha para essa finalidade.</p><p>6 Marcar para revisão</p><p>As pontes rolantes são amplamente utilizadas nos processos produtivos. Dentre</p><p>os dispositivos de controle de uma ponte rolante, aquele tipo de controle que é</p><p>conectado à ponte por meio de um cabo é denominado:</p><p>Comando remoto.</p><p>Botoeira pendente.</p><p>Cabine.</p><p>Carro.</p><p>Viga.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito</p><p>comentado!</p><p>Gabarito Comentado</p><p>A botoeira pendente é um dispositivo de controle que se conecta à ponte</p><p>rolante por meio de um cabo. Este tipo de controle permite ao operador</p><p>manipular a ponte rolante, porém, exige que o mesmo esteja posicionado</p><p>próximo à estrutura da ponte. Portanto, a alternativa correta é a "Botoeira</p><p>pendente".</p><p>7 Marcar para revisão</p><p>Os inversores de frequência são dispositivos empregados em larga escala com</p><p>as cargas industriais. A integração de controladores e inversores de frequência</p><p>oferece diversos benefícios aos processos industriais. Entre essas vantagens</p><p>pode-se citar:</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>A</p><p>B</p><p>Atraso na energização.</p><p>Contagem de pulsos para energização.</p><p>Atraso na desenergização.</p><p>Contato com selo.</p><p>Controle automático do torque.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito</p><p>comentado!</p><p>Gabarito Comentado</p><p>A integração de inversores de frequência e controladores em processos</p><p>industriais traz uma série de benefícios. Um deles, como destacado na</p><p>alternativa correta, é o controle automático do torque. Isso significa que o</p><p>sistema pode ajustar automaticamente a força de rotação (torque) de um</p><p>motor, melhorando a eficiência e a precisão do processo. Além disso, essa</p><p>integração também permite o controle de outras variáveis, como a</p><p>velocidade, e a implementação de estratégias diversificadas para a partida e</p><p>parada de motores industriais.</p><p>8 Marcar para revisão</p><p>Na automatização dos sistemas de controle de nível dos processos industriais,</p><p>elementos diversificados, como as chaves de nível, tornam-se essenciais.</p><p>Considerando o sistema de controle de nível da figura abaixo, caso seja utilizada</p><p>a opção de controle automático para o reator, é possível afirmar que:</p><p>Fonte: YDUQS, 2023.</p><p>As chaves de nível tornam-se desnecessárias.</p><p>A chave de nível alto ligará a bomba para encher o tanque.</p><p>C</p><p>D</p><p>E</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>A chave de nível baixo desligará a bomba para evitar desperdício de</p><p>material.</p><p>Apenas os botões para ligar e desligar serão capazes de acionarem e</p><p>desligarem a bomba.</p><p>As chaves de nível serão capazes de ligarem e desligarem a bomba</p><p>permitindo que o sistema funcione de maneira completamente</p><p>automática.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito</p><p>comentado!</p><p>Gabarito Comentado</p><p>A utilização de um controle automática fará com que o acionamento e</p><p>desligamento da bomba sejam feitos de maneira automática pelo</p><p>controlador em função dos comandos das chaves de nível.</p><p>9 Marcar para revisão</p><p>Na integração entre os painéis de controle e os dispositivos eletromecânicos,</p><p>utilizados para automatização e preservação dos elevadores de carga, é</p><p>possível afirmar que:</p><p>Fonte:</p><p>YDUQS, 2023.</p><p>A chave de posição alta não interfere no comando de subida</p><p>A chave de posição baixa não interfere no comando de descida</p><p>As chaves de posição tornam o botão de parada desnecessário</p><p>Os botões de subida e descida são redundantes</p><p>As chaves de posição podem inibir os acionamentos dos comandos de</p><p>subida e descida</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito</p><p>comentado!</p><p>Gabarito Comentado</p><p>As chaves de fim de curso são empregadas para inibirem o acionamento</p><p>dos motores quando sua posição estiver nos limites indicados por qualquer</p><p>uma das chaves, de maneira a preservar a estrutura e a carga.</p><p>10 Marcar para revisão</p><p>A utilização dos botões na entrada dos controladores é responsável por</p><p>determinar a lógica dos contatos empregados nos programas inseridos nos</p><p>controladores. Observando o diagrama da Figura e o circuito abaixo,</p><p>considerando-se que os botões são do tipo normalmente abertos, é possível</p><p>afirmar que:</p><p>Fonte: YDUQS, 2023.</p><p>Acionar o contato M01 é possível sem o acionamento do contato I01.</p><p>O acionamento da saída Q01 somente é possível através do</p><p>acionamento do contato I01 e do não acionamento do contato i02.</p><p>Acionar o contato M01 é possível através do acionamento do contato</p><p>i02.</p><p>Acionar o contato M01 é possível através do acionamento simultâneo</p><p>dos contatos I01 e i02.</p><p>Acionar a saída Q01 é possível através do acionamento simultâneo dos</p><p>contatos I01 e i02.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito</p><p>comentado!</p><p>Gabarito Comentado</p><p>O contato I01 sendo normalmente aberto precisa ser acionado para que a</p><p>linha seja acionada. Contudo isso somente será possível caso o contato i02</p><p>não esteja acionado.</p>
