Laboratório de Sistemas Digitais Turma 07 - Experimento 1
Nome: Eduardo Brandão de Sousa Daniel
Matrícula: 211027634
Introdução
Este relatório tem como objetivo proporcionar ao aluno uma familiarização com as
operações lógicas elementares e a simulação de circuitos digitais, utilizando o software
Logisim.
Questão 1

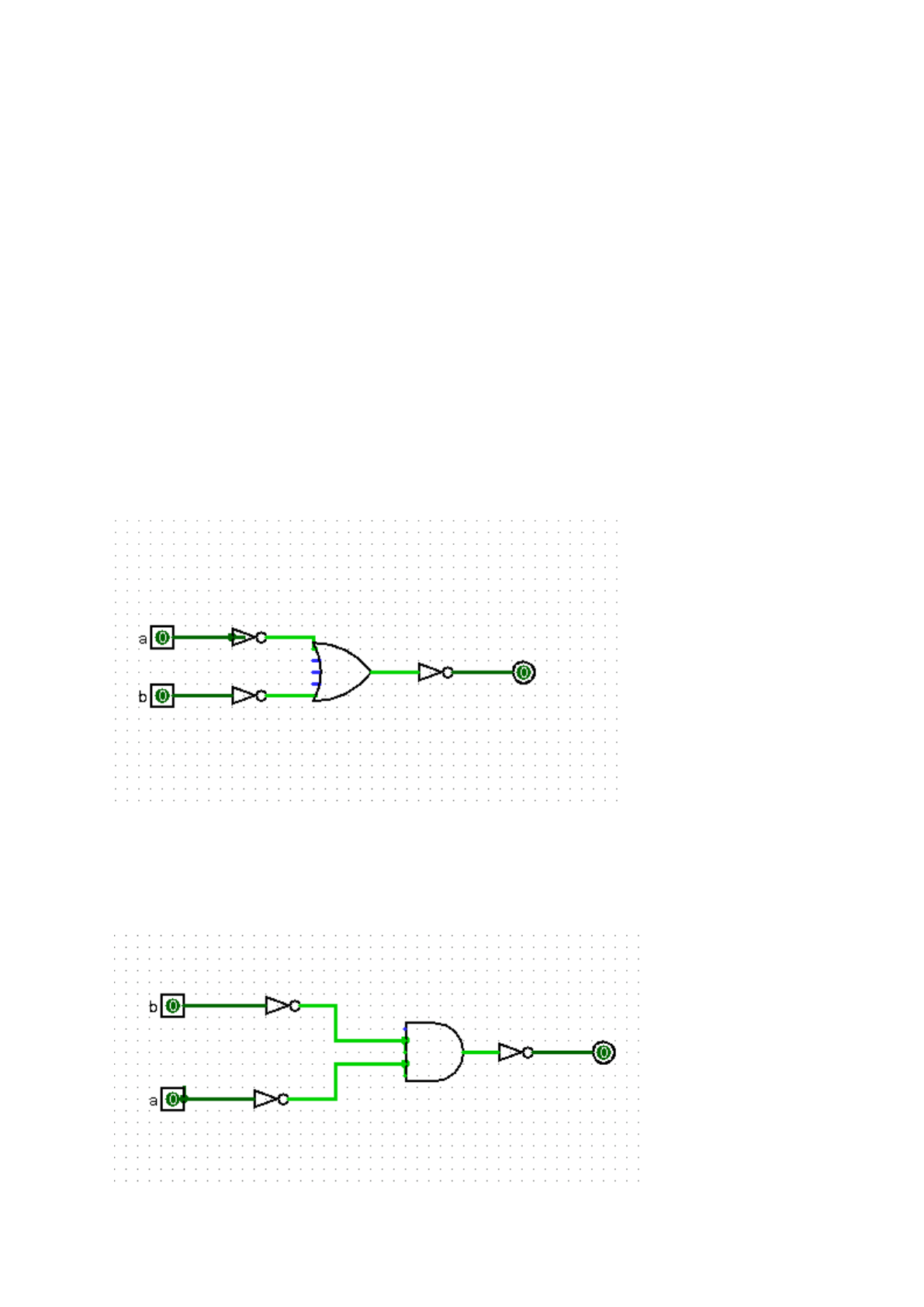

Pelo teorema de De Morgan, dado por (A⋅B)’ = A’ +B’, é possível usar uma porta OU e
INVERSORA com a mesma função de uma porta E
a)
Analogamente à questão anterior, foi usado De Morgan para sair de uma porta OU para
somente portas E e INVERSORAS.
b)
Questão 2
Tabela verdade
A B C T S
0 0 0 0 0
0 0 1 0 1
0 1 0 0 1
0 1 1 1 0
1 0 0 0 1
1 0 1 1 0
1 1 0 1 0
1 1 1 1 1
a) O circuito T = AB + AC + BC foi criado usando apenas portas E e OU.
b) O circuito S = A’B’C + A’BC’ + AB’C’ + ABC foi criado usando apenas portas E, OU e
INVERSORAS.
Questão 3
a)
b)
Questão 4
Conclusão
Este trabalho permitiu a familiarização com operações lógicas elementares e a simulação
de circuitos digitais. Através da construção de esquemas e da aplicação do teorema de De
Morgan, foi possível entender como as portas lógicas se interconectam para formar funções
mais complexas. A implementação das funções lógicas no Logisim, tanto com portas E, OU
e inversoras quanto com portas NÃO E, demonstrou a versatilidade e a universalidade das
portas NÃO E na construção de circuitos.
