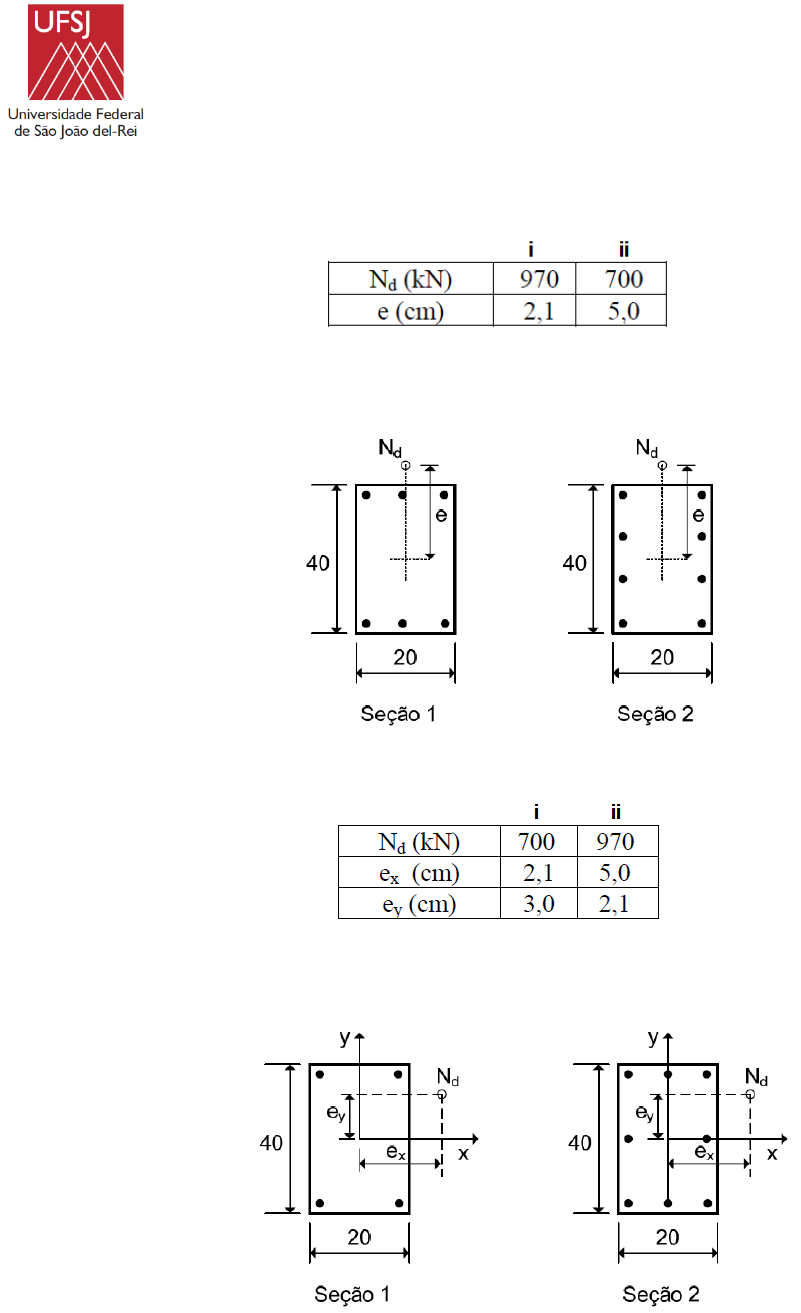

CONCRETO ARMADO II LISTA DE EXERCÍCIOS - PILARES Prof. Dr. Lucas Roquete (Adaptada de Araújo, J. M. 2014 e Carvalho, R.C. 2003) 1) Dimensionar as armaduras das seções transversais abaixo nas situações i e ii. Comparar as áreas de aço obtidas para os dois tipos de disposição das barras. A) Concreto C20 e aço CA50 B) Concreto C30 e aço CA50 C) O fck interfere nos resultados 2) Dimensionar as armaduras das seções transversais abaixo nas situações i e ii. Comparar as áreas de aço obtidas para os dois tipos de disposição das barras. a) Concreto C20 e aço CA50 b) Concreto C40 e aço CA50 c) O fck interfere nos resultados 3) Calcular os momentos fletores na ligação do pilar P$ com a viga V200 para a estrutura dada em planta e em elevação. Calcular como pórtico (usando ftoll e pelo processo simplificado da norma. Dados: Lajes de vigotas pré-moldadas de altura 12cm e peso próprio de 1,5 kN/m²; Sobrecarga permanete 0,5 kN/m²; uso e ocupação de 1,5 kN/m²; Paredes de tijolo maciço sobre as vigas do primeiro e segundo pavimentos com espessura de 15 cm, com altura de 2,7 m e peso específico de 18 kN/m³; Carga nas lajes do forro: permanente de 0,5 kN/m², acidental de 5 kN/m², sem paredes nas vigas; Pilares com seção de 20 cm x 20 cm; Distância entre andares igual a 3 m. 4) Projetar o pilar P2 Dados: Fk = 1300 kN, carga uniformemente distribuída na viga V3 qk = 10 kN/m, coeficiente de fluência igual a 2,5, concreto C20 e aço CA50 (usar barras de 16mm). 5) Dimensionar as armaduras longitudinais do pilar intermediário, com Le = 3m (nas duas direções). Dados: fck = 20 MPa ; Aço CA50; φ = 2,5 ; γ f = 1,4 ; γ c = 1,4; γ s = 1,15 ; Fk = 520 kN Diâmetro das barras = 12,5mm Distância das barras até as bordas da seção: d ′ = 4 cm 6) Calcular o momento de cálculo em pilar lateral (de borda) com momentos nas extremidades de Ma = 9,1 kNm e Mb = -4,3 kNm. Considerar uma força normal de compressão de 100 kN, pilar de seção 12 cm x 30 cm, comprimento de flambagem igual a 3 m e concreto C20. (Usar o MPPCA) 7) Determine as excentricidades finais (excentricidades de primeira e de segunda ordem) para o exemplo anterior considerando carga de compressão de 200 kN. 8) Calcular a armadura para o pilar cuja seção transversal e posição em planta dada na figura a seguir. Considere concreto de fck = 20 MPa; carga uniformemente distribuída na viga V101 igual a 22,2 kN/m e na V103 igual a 10,0 kN/m; d’ = 4 cm; aço CA50; 𝑙𝑉101 = 4,0 m; 𝑙𝑉103 = 6,0 m; 𝑙0𝑥 = 3,2 m; 𝑙0𝑦 = 3,0 m e 𝑁 = 816 kN. 9) Projetar o Pilar P1, P2 e P5. Dados: concreto fck=25 MPa; aço CA-50 Força normal no pilar Fk= 700 kN Comprimento de flambagem do pilar= 4m ; coeficiente de fluência= 2,5 Cobrimento das armaduras=2,5 cm Carga nas vigas: pk=20 kN/m Todas as vigas possuem seção 20x50 cm Apresentar todos os cálculos e o desenho da seção do pilar com o detalhamento das armaduras longitudinais, estribos e barras com ganchos se necessário.
