PAULO ANDRÉ PINHO DE ATAIDE
RU: 1383257

ATIVIDADE PRÁTICA II - PROJETO DE CORREIAS

⁃ Potência Transmitida (kW): (3+2+5+7)x 15 = 255
⁃ Rotação (rpm): (3+2+5+7)x 100 = 1700
⁃ Diâmetro da polia menor (mm): (2+5+7) + 50 = 64
⁃ Diâmetro da polia maior (mm): (2+5+7) + 80 = 94
⁃ Distância entre centros (mm)(5+7)+ 100 = 112
⁃ Ângulo do sulco da polia (graus) : 40
⁃ Coeficiente de fricção/atrito : 0,3





1. Relação de transmissão (𝑖):

i=d/D
i = 64/94 = é aproximadamente 0,681

2. Comprimento da correia (𝐿):

L=2a+1.57(D+d)+ (D - d)²/ 4a

a=112 mm (distância entre centros)
D=94 mm
d=64 mm

O comprimento da correia (𝐿) é aproximadamente 474,07 mm ou 0,47 m

Paulo Ataide
Typewriter
NOTA: 97
Paulo Ataide
Typewriter
Whats: (96)991449865
Paulo Ataide
Rectangle

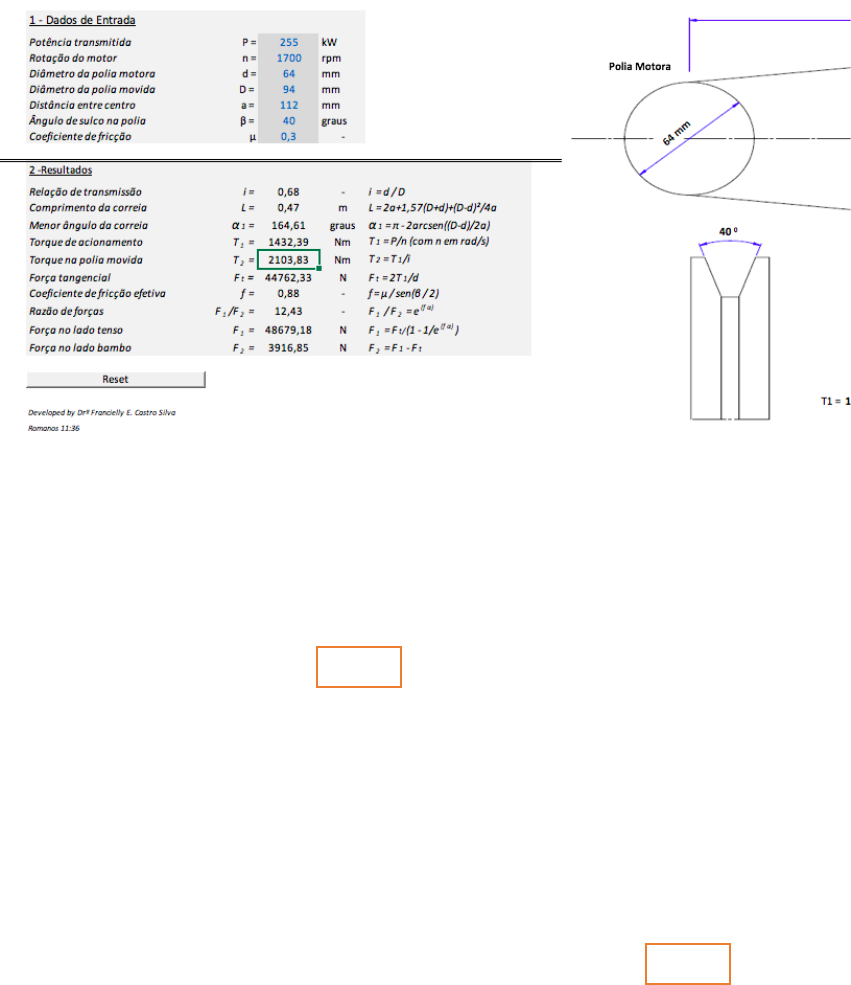

3. Ângulo de abraçamento da polia menor (motora) (𝛼₁):

α1 =π−2⋅\arcsen (D - d/ 2a)

D−d=94−64=30mm

D-d/2a = 30/2x112 = 30/224 ≈0,1339

\arcsen(0,1339) ≈ 0,1342rad
α1 =π−2×0,1342=π−0,2684 ≈ 2,8732rad

2,8732rad x 180/ π ≈164,61°

4. Torque de acionamento (ajustado):

T1 = P/ 2π . n/60

P=255000W
n=1700rpm

T1 = 255000/2π . 1700/60 = 255000/178.1 ≈1432.39 Nm

5. Torque na polia movida (𝑇₂):

T2 = T1/ 𝑖

T2 = 1432.39/0.681 ≈ 2103.36 Nm

6. Força tangencial (𝐹𝑡):

Ft = 2T1/ d

T1 =1432,39N
d=64mm=0,064m

Ft = 2×1432,39 / 0,064 ≈ 44762,19N









7. Coeficiente de fricção efetiva (𝑓):

f= μ / sin(β/2)
μ=0,3
β=40°

f=0,3 / sin(40°/2) =

0,3 / sin(20°) ≈ 0,3 / 0,342 ≈ 0,876

8. Razão de forças (𝐹₁/𝐹₂):

F1 / F2 = ef⋅α1
f=0,876
α1 =164,61° = 2,873

F1 / F2 =e0,876×2,873 ≈ e2,516 ≈12,377

9. Força no lado tenso (𝐹₁):

F1 = Ft / 1−1/ef⋅α1

F1 =44762,19 / 1−1/12,37744762,19 ≈1−0,080844762,19 ≈0,919244762,19 ≈ 48713,98N

10. Força no lado bambo (𝐹₂):

F2 =F1 −Ft

F2 =48713,98−44762,19 ≈ 3951,79N
